Замена печатной платы будильника радио Memorex
Для снятия печатной платы потребуется отвёртка Philips #1 с длиной штока не менее 15 см и набор пинцетов. Убедитесь, что в устройстве нет батарей и оно не подключено к сети перед началом процедуры.
Шаг 1
Переверните будильник-radio так, чтобы нижняя сторона была направлена вверх.
Поднимите крышку и снимите её с отсека для батарей.
Извлеките батареи.
Шаг 2
Снимите пять винтов на нижней стороне устройства с помощью отвёртки.
Удерживая верхнюю и нижнюю части, аккуратно разъедините их.
Шаг 3
Удалите (5) винтов по 7 мм с помощью отвёртки Philips #1 и пары пинцетов.
Использование отвёртки с магнитным наконечником предотвратит потерю винтов.
Шаг 4

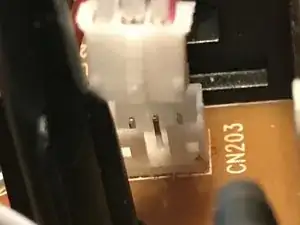

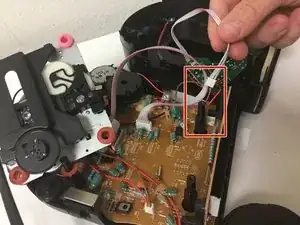

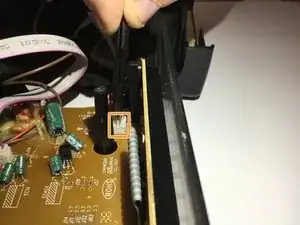

Найдите жгут проводов.
Отсоедините жгут проводов с помощью пинцетов.
Шаг 5

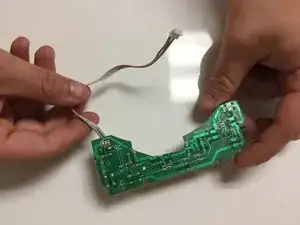

Удалите печатную плату из устройства.
Замените повреждённую материнскую плату на новую печатную плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
