Замена материнской платы JBL Charge 3

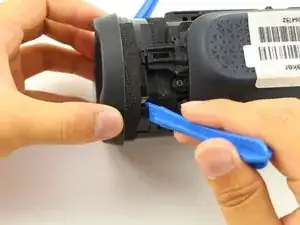

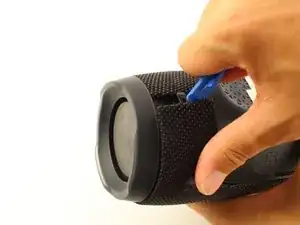

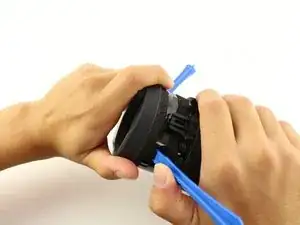

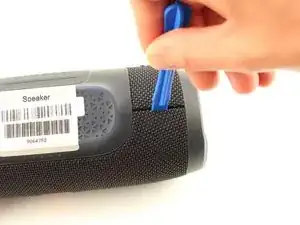

Переверните колонку нижней частью вверх и вставьте пластиковый инструмент для вскрытия вертикально в щель передней крышки.

Медленно вытяните пластиковый инструмент наружу, чтобы снять четыре защёлки, удерживающие крышку.

Повторите этот процесс для всех четырёх краёв передней крышки.

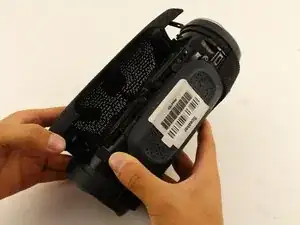

Осторожно раздвиньте крышку с обеих сторон и снимите её с корпуса колонки.

Вокруг опоры устройства есть винты, которые возможно потребуется ослабить, чтобы можно было отщёлкнуть другую сторону крышки.

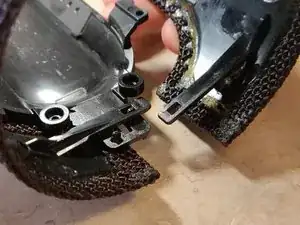

Внутренняя сторона передней крышки имеет отверстия, которые должны совпадать с соответствующими штырями на корпусе для правильной сборки.

Снятие передней крышки не влияет на водозащитные уплотнения устройства. Однако дальнейшая разборка потребует снятия водозащитных уплотнений и прокладок. После их изменения устройство может потерять водонепроницаемость.

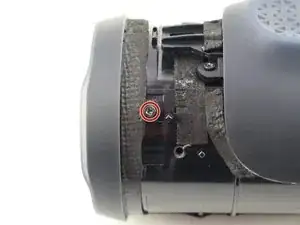

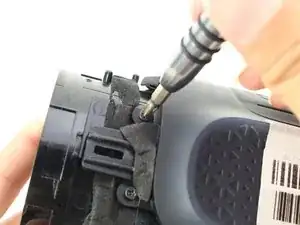

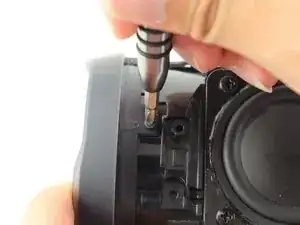

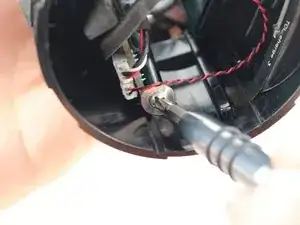

Удалите два винта Phillips #1 длиной 8 мм с вкладок.

ПРИМЕЧАНИЕ: Может быть только один винт.

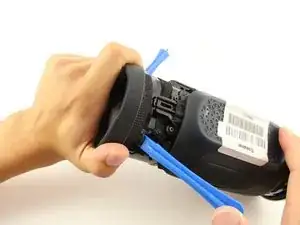

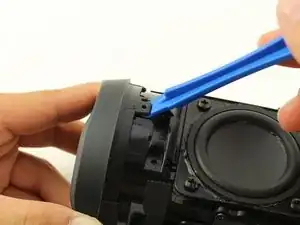

Подденьте пластиковыми инструментами для вскрытия под обе вкладки.

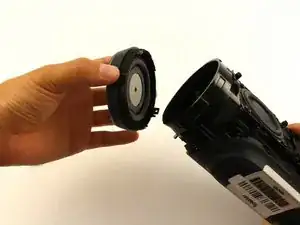

Поверните и вытяните пассивный радиатор. Левый радиатор отворачивается по часовой стрелке; правый — против часовой.

Повторите все предыдущие шаги для второго пассивного радиатора.

ПРИМЕЧАНИЕ: для замены аккумулятора необходимо снимать только правый радиатор.

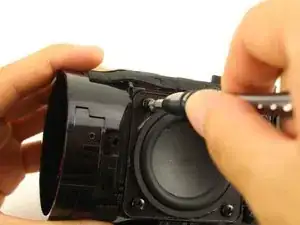

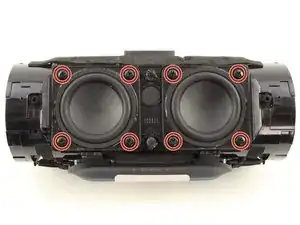

Удалите восемь винтов Phillips #1 длиной 10 мм вокруг двух передних динамиков.

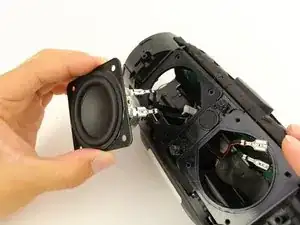

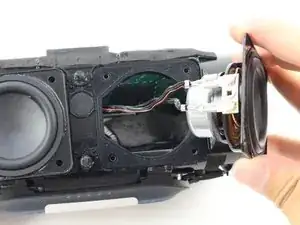

Осторожно потяните один из динамиков, чтобы вынести его из корпуса. Будьте внимательны — он всё ещё подключён проводами к материнской плате.

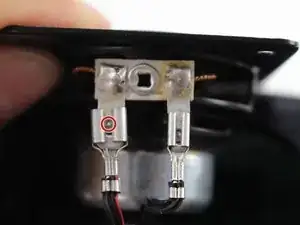

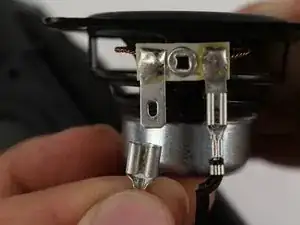

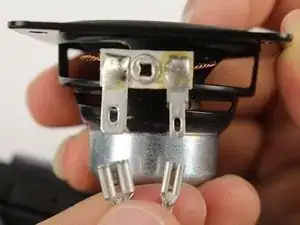

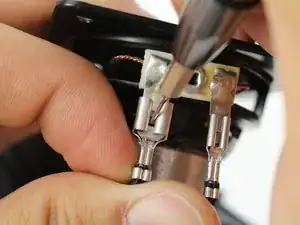

Нажмите маленькую металлическую защёлку на разъёме динамика отвёрткой Phillips #000 и аккуратно разъедините разъём.

Повторите предыдущий шаг для второго разъёма.

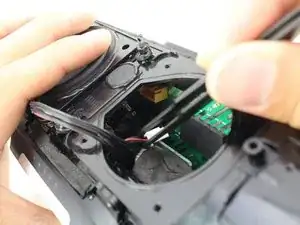

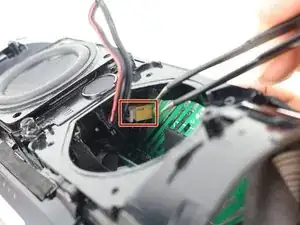

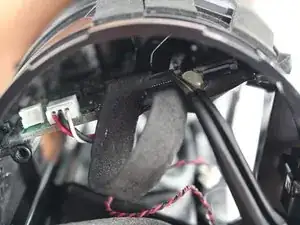

Возьмите пинцетом собранный кабельный разъём, который соединяет динамики с материнской платой. Аккуратно вытяните разъём.

Теперь, когда второй динамик отключён от материнской платы, выньте динамик и провода из корпуса.

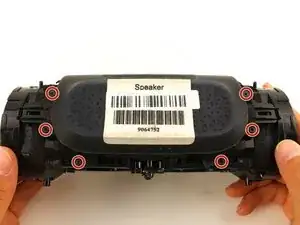

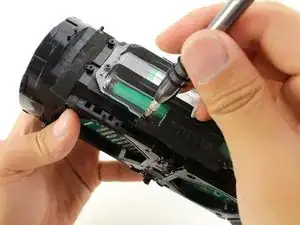

Удалите шесть винтов Phillips #1 длиной 8 мм с внешней крышки аккумулятора.

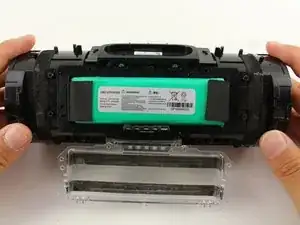

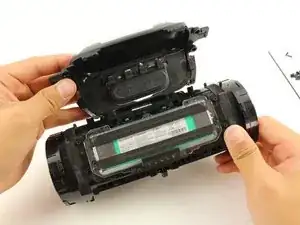

Отделите внешнюю крышку аккумулятора от корпуса колонки.

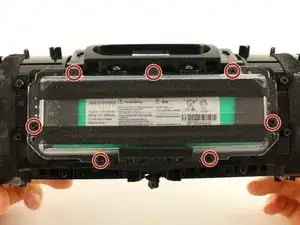

Удалите семь винтов Phillips #1 длиной 8 мм с внутренней крышки аккумулятора.

Снимите внутреннюю крышку аккумулятора.

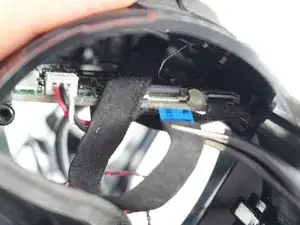

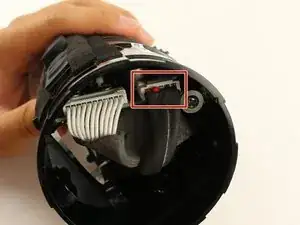

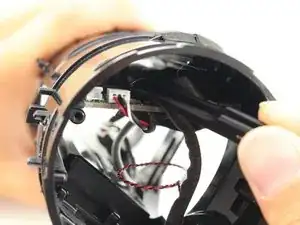

Осторожно отсоедините собранный кабельный разъём в боковой части колонки. Это действие отделит аккумулятор от материнской платы.

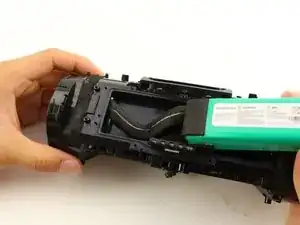

Выньте аккумулятор и кабель аккумулятора из их посадочного места.

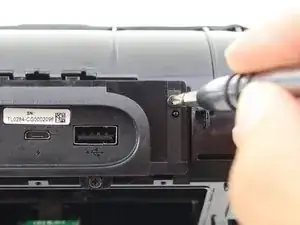

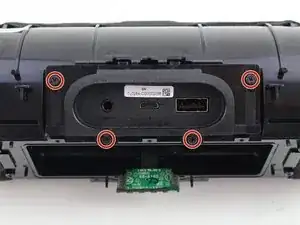

Вынимите четыре винта Phillips #1 длиной 8 мм из крышки отсека портов.

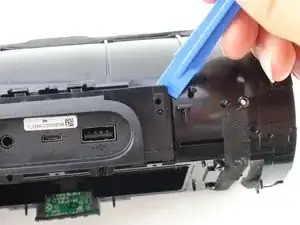

Подденьте пластиковым инструментом крышку отсека портов, чтобы снять её.

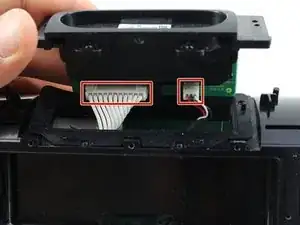

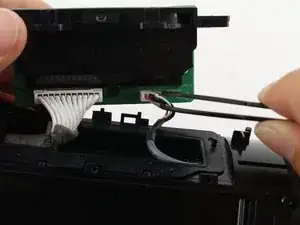

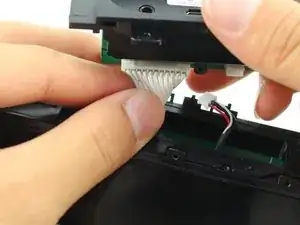

Отключите два собранных кабельных разъёма от отсека портов.

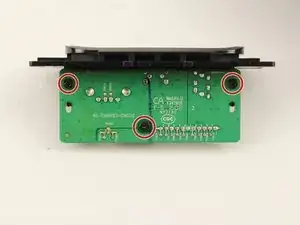

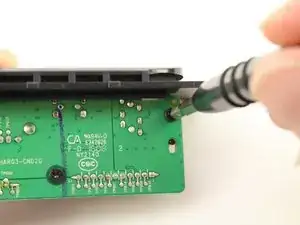

Удалите три винта Phillips #1 длиной 8 мм с печатной платы отсека портов.

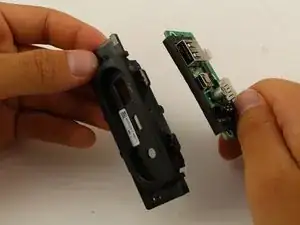

Снимите крышку отсека портов с печатной платы.

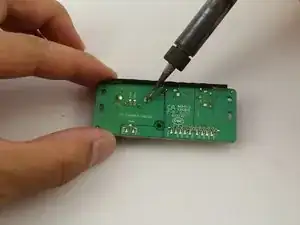

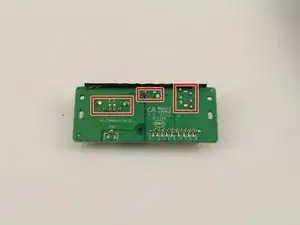

Отпаять USB-, MicroUSB- или AUX-разъём с печатной платы.

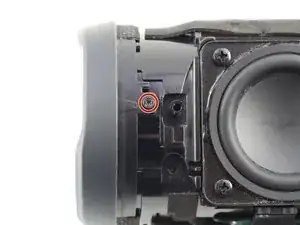

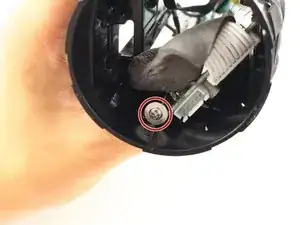

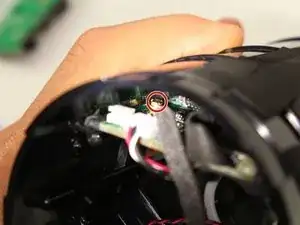

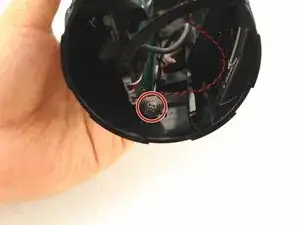

Удалите два винта Phillips #1 длиной 9 мм, крепящих боковые части материнской платы.

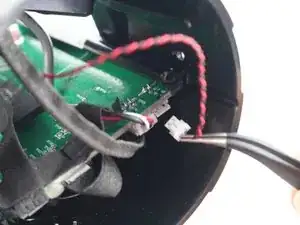

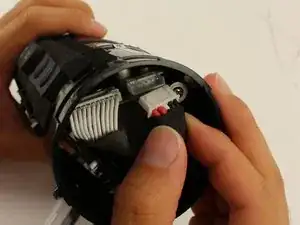

Осторожно потяните за собранный кабельный разъем на материнской плате.

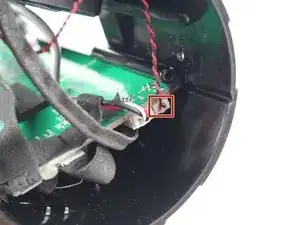

Осторожно отсоедините золотистый разъем от материнской платы.

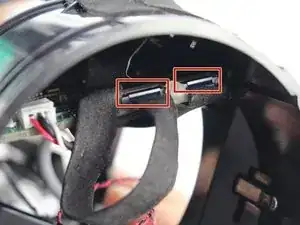

Поднимите верхнюю защёлку на двух ZIF-разъёмах.

Осторожно извлеките кабели ZIF пинцетом.

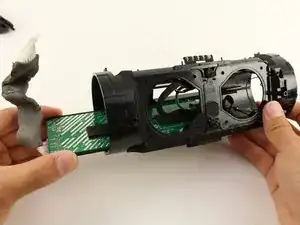

Выдвиньте материнскую плату из корпуса.
