Замена аккумулятора JBL Charge 3

Разборка JBL Charge 3 относительно схожа с Xtreme и также описана в роликах на YouTube (введите в поиск «Charge 3 Dissemble»)

Можно воспользоваться этой ссылкой для базовой инструкции по разборке!

Примечание: нет необходимости вынимать два высокочастотных динамика.

Чтобы извлечь батарею, необходимо снять правый радиатор баса.

Обратите внимание, что есть два пластиковых защёлки, их нужно приподнять обе, используя небольшой металлический предмет как рычаг.

Когда обе защёлки подняты и поддерживают динамики, попытайтесь повернуть радиатор против часовой стрелки.

Сначала это может быть тяжело, но не беспокойтесь — к радиатору не подключены кабели.

Когда вы повернёте примерно на 1.5 см (или не сможете повернуть дальше), просто снимите заглушку радиатора.

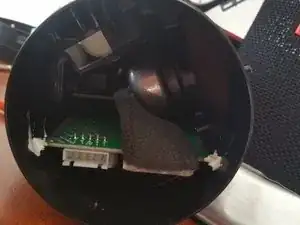

Отключите кабель, который соединяет аккумулятор с платой внутри колонки, прежде чем вынимать аккумулятор.

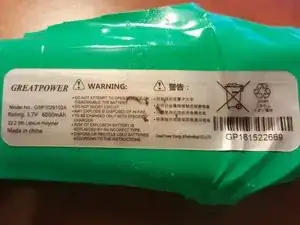

Аккумулятор JBL — литий-полимерный.

Производитель: GreatPower

Модель: GSP1029102A

Характеристики: 3.7V 6000mAh 22.2 Wh

Вариант A: приобрести точно такой же аккумулятор и установить его. Это просто. Дополнительных пояснений не требуется.

Вариант B (мой выбор): заменить доступными элементами Li-ion 18650, чтобы сэкономить время на заказ из Китая и обеспечить требуемую ёмкость.

Я решил использовать 3 элемента Panasonic 3400mAh NCR-18650B. Два незащищённых и один с защитой.

ПРЕДУПРЕЖДЕНИЯ: убедитесь, что все элементы имеют одинаковое напряжение перед установкой в колонку. Будьте ОСТОРОЖНЫ, чтобы не замкнуть их. Возможно, потребуется балансировка и выравнивание.

Их необходимо соединить параллельно (т.е. сборка 1s3p).

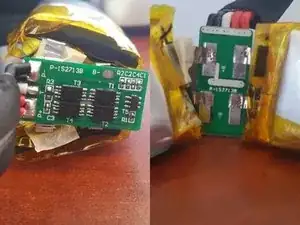

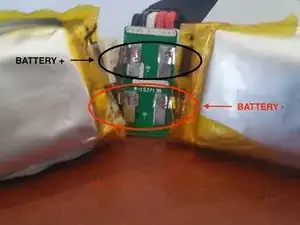

Два незащищённых будут подключены к плате BMS JBL. Я припаял чёрный провод к B+ и красный провод к B-.

Чтобы в будущем было проще менять, я соединяю аккумуляторы скручиванием проводов по цвету и обматываю их изолентой.

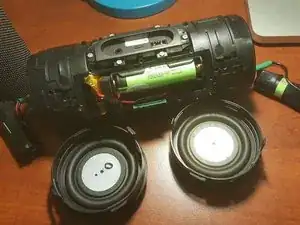

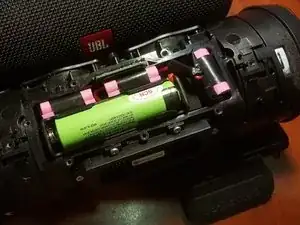

Один незащищённый элемент будет размещён в оригинальном отсеке аккумулятора в держателе элементов (как показано) и подключён к одной стороне платы BMS.

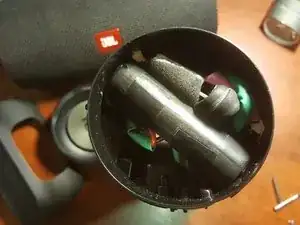

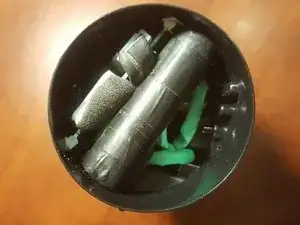

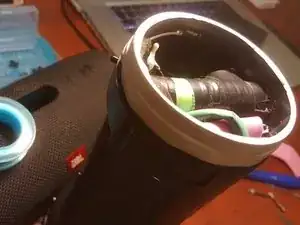

Два элемента будут размещены в отсеке за басовым радиатором. Незащищённый (правый радиатор) будет подключён непосредственно к плате BMS.

Защищённый элемент (после того как я открыл и перерасположил печатную плату аккумулятора для лучшей посадки в отсеке) будет подключён параллельно с защищённым элементом с другой стороны басового радиатора.

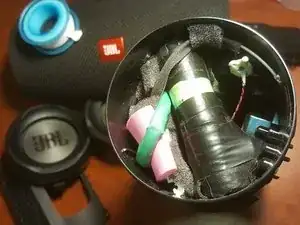

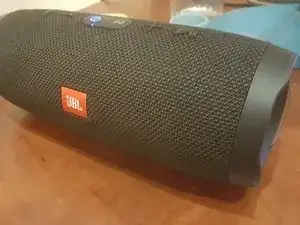

Для справки. После завершения работы!

Заметки:

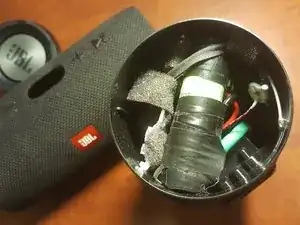

Я положил несколько кусочков розовой пены, чтобы провода не гремели, зафиксировал всё и обеспечил теплоизоляцию (если требуется :))

Держатель элементов приклеен к отсеку аккумулятора силиконом.

Элементы в отсеке аккумулятора находятся справа и едва помещаются, поэтому будут удерживаться на месте без дополнительного клея.

Соберите всё в обратном порядке.

Будьте осторожны с винтами, их легко сорвать.

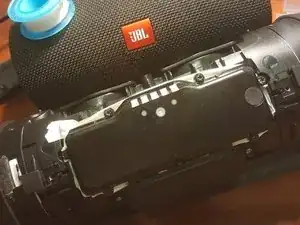

Для спокойствия я использовал сантехническую ленту, чтобы обеспечить 100% водонепроницаемость, так как мы могли нарушить оригинальные герметики колонки.

Примечание: убедитесь, что всё полностью герметично, в противном случае вы услышите дребезжание при воспроизведении тяжёлых басовых композиций.

УДАЧИ И ПОЛЬЗУЙТЕСЬ С УДОВОЛЬСТВИЕМ !!!
