Замена материнской платы Amazon Echo Show 2-го поколения

Убедитесь, что устройство отключено от сети и выключено.

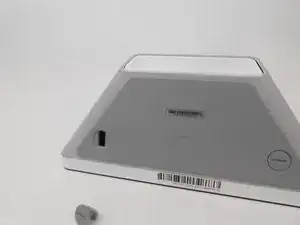

Поверните два заглушечных винта против часовой стрелки металлической лопаткой до угла 90 градусов от исходного положения.

Выньте каждую заглушку.

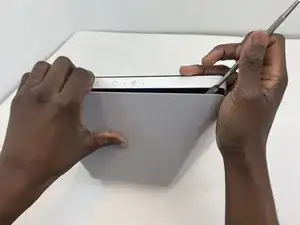

Используйте металлическую лопатку, чтобы поддеть и создать зазор между звуковой пеной и рамкой.

Когда вы достаточно поддёте пену с каждой стороны, отделите звуковую пену от рамки руками.

Поверните два заглушечных винта против часовой стрелки металлической лопаткой до угла 90 градусов от исходного положения

Выньте каждую заглушку

Используйте металлическую лопатку, чтобы поддеть и создать зазор между звуковой пеной и рамкой

Когда вы достаточно поддёте пену с каждой стороны, отделите звуковую пену от рамки руками.

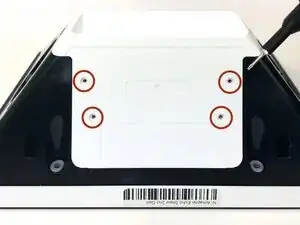

Открутите белый корпус с помощью биты TR1, чтобы вынуть винты длиной 4 мм.

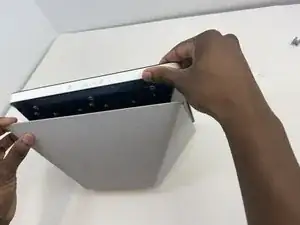

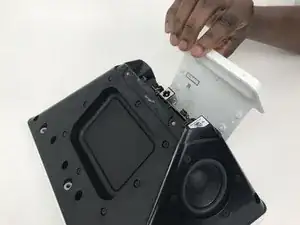

Потяните за верхнюю часть корпуса, пока он не освободится.

Открутите два винта Torx T8 под звуковой платой.

Снимите кронштейн, фиксирующий оранжевый разъём к звуковой плате, и отключите его.

Открутите винт на чёрном заземляющем кабеле.

Убедитесь, что устройство отключено от сети.

Открутите оставшиеся 6 винтов T8 Torx с верхней и боковых частей устройства

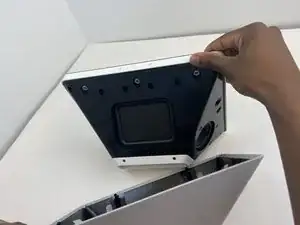

После того как все винты T8 Torx откручены, сборку динамика будет очень просто снять.

Снимайте только 6 винтов T8 Torx.

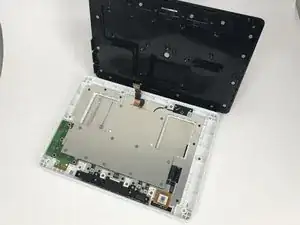

Открывайте устройство как показано на фотографиях, так как от звуковой платы идут 2 кабеля вниз

Удалите все винты длиной 4 мм в указанных местах с помощью отвёртки TR6.

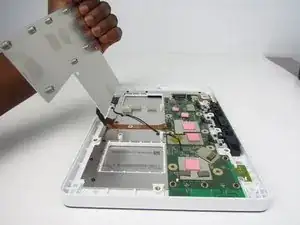

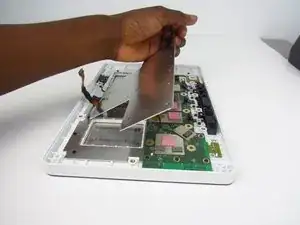

Чтобы открыть доступ к материнской плате, аккуратно отожмите металлическую пластину от остальной части устройства.

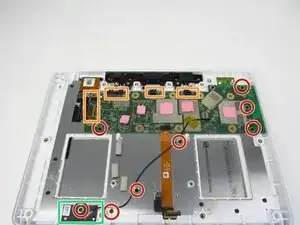

Удалите все 8 винтов длиной 4 мм из указанных мест с помощью отвёртки TR6.

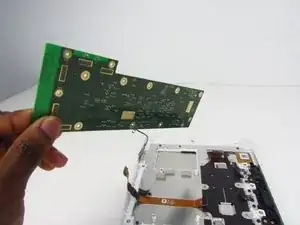

Аккуратно отсоедините соединённые участки от материнской платы руками. Для этого просто оторвите клейкие крепления пальцами.

Осторожно отсоединяйте клей. Убедитесь, что провод, прикреплённый к клею, остаётся присоединённым при снятии материнской платы. Для этого аккуратно удерживайте провод на месте.
