Как отремонтировать ресивер Sony STR-DA30ES

Для выполнения такого типа ремонта обычно нужны схемы, чтобы ориентироваться в работе. Их иногда можно найти в руководстве по эксплуатации, но чаще всего они находятся в сервисном руководстве по продукту.

Документы для многих продуктов доступны в Интернете бесплатно, даже для довольно старых предметов, таких как этот ресивер.

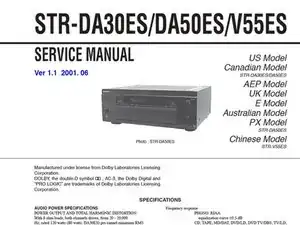

В данном случае мне повезло, так как на сайте производителя было как руководство по эксплуатации, так и сервисное руководство.

Если производитель не предоставляет сервисное руководство, его иногда можно найти в Интернете. Некоторые сайты требуют оплаты или установки их программного обеспечения для скачивания руководства; я избегаю этого, так как это может оказаться мошенничеством. Другие требуют ваш адрес электронной почты, чтобы спамить вас, но вы всегда можете заблокировать их, как только получите то, что хотите.

Чтобы избежать потенциально смертельного электрического удара, убедитесь, что устройство отключено от сети перед открытием корпуса. Большие конденсаторы блока питания могут накапливать опасный заряд; рекомендуется ждать 10 минут или более, чтобы любой заряд на больших конденсаторах разрядился прежде, чем продолжить открытие корпуса.

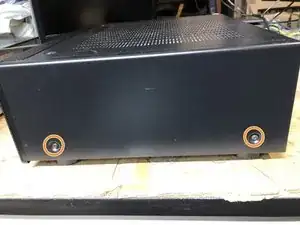

9 винтов Phillips крепят верхнюю крышку корпуса:

Два находятся сверху.

Два по бокам.

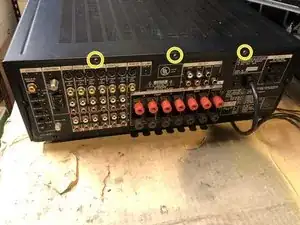

Три расположены вдоль задней верхней части корпуса.

После удаления этих винтов осторожно потяните, чтобы раздвинуть нижние края верхнего корпуса.

Поднимите и сдвиньте назад, чтобы снять верх корпуса.

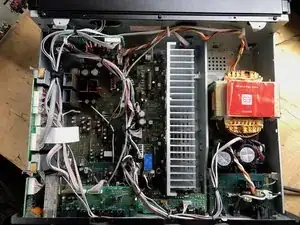

У этого ресивера много печатных плат. Сервисное руководство содержит схему, показывающую их идентичность и расположение.

Поскольку устройство не включается, мы сосредоточимся на плате PS (блок питания) и AC плате.

Еще одной потенциальной проблемой является переключатель питания, у которого есть собственная маленькая печатная плата под передней панелью ресивера.

Когда вы открываете корпус сломанного устройства, ищите подсказки о том, в чем может быть проблема. Если вы знаете, что искать, признаки неполадки могут быть очевидны.

Если вы чувствуете запах гари, это может указывать на то, что какой-либо компонент перегрелся и вышел из строя. Проверьте наличие компонентов, которые пахнут burnt или имеют изменение цвета (обычно коричневый или черный). Этот компонент или другие, соединенные с ним, могут быть источником проблемы.

Также осмотрите сами печатные платы. Коричневая пигментация может быть вызвана перегревшимися компонентами, которые вам нужно будет заменить.

Проверьте электролитические конденсаторы на наличие вздутий или разрушений. Обычно это небольшие металлические цилиндры с глубокими линиями на верхней части; когда они выходят из строя, они могут разрываться вдоль линий. Электролитическая жидкость может вытекать и оставлять следы на печатной плате.

У этого ресивера много предохранителей. Лучше проверить все. Предохранители перегорают, чтобы защитить цепи от коротких замыканий, которые в противном случае могли бы привести к серьезным повреждениям. Иногда они сгорают по какой-то временной причине, и их замена исправляет проблему.

На большой основной плате три предохранителя, в верхнем левом углу (когда вы стоите за устройством и смотрите на заднюю панель передней панели).

Используйте мультиметр, чтобы проверить, перегорел ли предохранитель. Установите прибор на непрерывность и прикоснитесь щупами к двум металлическим контактам предохранителя. Ваш прибор должен издать звуковой сигнал, чтобы сообщить, что предохранитель еще исправен.

Если ваш прибор не издает звукового сигнала, значит, предохранитель перегорел. Замените предохранитель на аналогичный, соберите устройство, подключите его и включите. Если он работает, вы закончили. Если он снова перегорел, вам придется искать причину короткого замыкания.

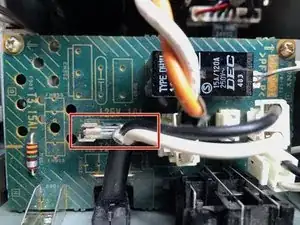

На AC плате есть один предохранитель, который представляет собой небольшую печатную плату, куда входит шнур питания. Проверьте предохранитель на непрерывность, как и прежде.

Примечание: неамериканская версия этого продукта может иметь другую схему питания.

Вам необходимо снять AC плату, чтобы проверить плату блока питания под ней. Она закреплена 5 винтами.

Три винта находятся снаружи корпуса. Один слева от шнура питания. Два других по обе стороны от переключаемых AC розеток.

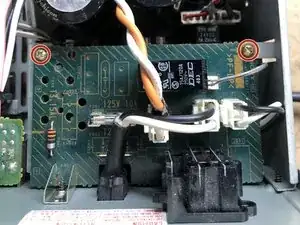

Последние два винта находятся на углах AC платы.

После удаления винтов отсоедините четыре внешних кабеля. Ослабьте фиксатор на трех больших разъемах, сжав верхнюю часть разъема, а затем потяните прямо вверх. Слева направо разъемы следующие:

разъем с оранжевыми и белыми проводами

разъем с черными и белыми проводами от шнура питания

маленький разъем

разъем с черными и белыми проводами, который подает питание переменного тока на плату PS.

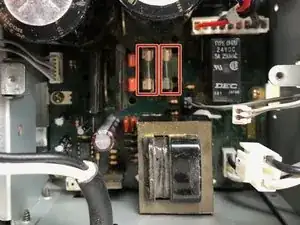

На плате PS (блок питания) есть два предохранителя, которые расположены под AC платой. Проверьте предохранители на непрерывность, как и прежде.

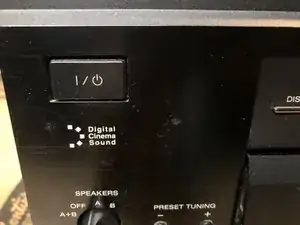

Переключатель питания находится в верхнем левом углу передней панели. Если вы разберете устройство, сможете получить доступ к печатной плате переключателя питания. Используйте измеритель непрерывности, чтобы подтвердить, что переключатель питания работает правильно.

В отличие от более старой электроники, с которой я знаком, переменное напряжение не проходит через этот переключатель питания. Вместо этого нажатие на кнопку питания посылает сигнал к микросхеме, которая включает ресивер.

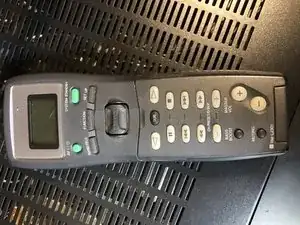

Печатная плата переключателя питания немного труднодоступна. В качестве альтернативы, если у вас есть пульт дистанционного управления, который идет с ресивером Sony, просто нажмите кнопку питания на пульте. Если устройство включается с пульта, но не с передней панели, значит, переключатель питания на передней панели неисправен.

Если устройство не включается с пульта, причина может быть в пульте или в чем-то другом.

Тщательно проверьте все электролитические конденсаторы на наличие утечек или вздутий. Проверьте верхушки конденсаторов. Если вы заметите малейшую утечку или вздутие, вам следует протестировать конденсатор. Чтобы протестировать компонент, вам часто нужно будет удалить его с печатной платы.

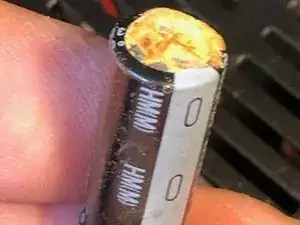

Верхушка этого маленького конденсатора на плате PS выглядела плоской, но на ощупь была слегка заостренной в месте, где сходятся все гравированные линии, когда я проводил по ней пальцем. Это было заметно, но указывало на то, что компонент выходит из строя. Протекающий конденсатор на втором фото не из этого устройства, но я добавил его, чтобы вы могли увидеть, как он выглядит.

Чтобы удалить конденсатор (по сути, любой компонент) с печатной платы для тестирования, сначала вам нужно будет удалить печатную плату из устройства. Для платы PS отключите различные разъемы. Уберите шесть винтов с крестообразной головкой. Если плата не выйдет, возможно, вам придется сначала снять гигантский трансформатор питания, который удерживается четырьмя винтами с крестообразной головкой.

СОВЕТ: Если вы сомневаетесь, куда подключать кабели, сделайте несколько фотографий перед тем, как начать отключать их.

Чтобы удалить электролитический конденсатор для тестирования, сначала обратите внимание на его ориентацию на плате. Один из двух выводов конденсатора будет отмечен большими минусами. Позаботьтесь о том, чтобы установить его (или его замену) обратно в той же ориентации.

Отпаивайте конденсатор от печатной платы. Используйте паяльник низкой мощности, чтобы нагреть припой на обратной стороне печатной платы. Когда припой расплавится, используйте откачиватель припоя, чтобы удалить его.

Если это не сработает слишком хорошо, осторожно тяните за конденсатор, одновременно нагревая. Работайте с одним выводом, затем с другим, покачивая взад и вперед, пока конденсатор не освободится.

ПРЕДУПРЕЖДЕНИЕ: Не тяните слишком сильно, иначе можете повредить печатную плату.

Когда вы нашли подозрительный электролитический конденсатор, протестируйте его. Если он в порядке, припайте его обратно в той же ориентации. Если он неисправен, замените его на другой с таким же значением ёмкости и напряжения.

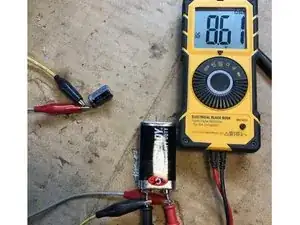

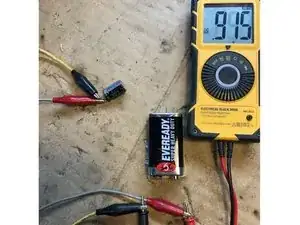

Как его протестировать? Некоторые мультиметры имеют режим "Ёмкость". Если, как и у меня, его нет, вы все равно можете продолжить с тестом. Переключите мультиметр на постоянное напряжение. Подключите красный щуп к "+" клемме конденсатора. Подключите черный щуп к "-" клемме.

Затем с помощью зажимов подключите батарею 9 вольт к конденсатору, снова соблюдая полярность: "+" батареи идет к "+" клемме конденсатора, а "-" клемма батареи идет к "-" на конденсаторе.

Тщательно отметьте, сколько времени требуется конденсатору, чтобы зарядиться до 9 вольт.

Отключите батарею и отметьте, сколько времени потребуется конденсатору для разрядки. Сравните времена зарядки и разрядки с известным исправным конденсатором с идентичными спецификациями. Если есть значительная разница во времени зарядки или разрядки, замените конденсатор.

В моем случае старый конденсатор разряжался в двадцать раз быстрее, чем новый. Я пришел к выводу, что проблема приемника была в неисправном конденсаторе.

В вашем устройстве может быть неисправный диод, транзистор или что-то другое. Поиските в интернете руководство о том, как тестировать каждый тип компонента.

Если все остальные методы не помогли, изучите схемы в сервисном руководстве.

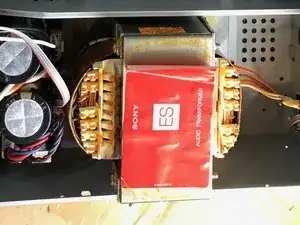

Сосредоточившись на источнике питания, я обследовал плату и подтвердил, что переменное напряжение поступает только в некоторые места, где оно необходимо. В частности, оно не доходило до входов гигантского трансформатора с оранжевым ярлыком "Sony ES".

Энергия не проходила через реле питания. Реле активируется микросхемой, когда пользователь нажимает кнопку включения. Minute wait, если реле нуждается в энергии для включения источника питания, то что питает реле?

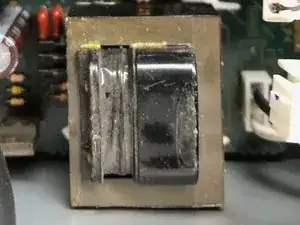

Как только я задал этот вопрос, я понял, что этот приемник Sony имеет небольшой источник питания с маленьким трансформатором, который обеспечивает режим ожидания даже когда устройство выключено. Когда нажимается кнопка питания, энергия в режиме ожидания активирует реле питания, которое подает энергию на гигантский трансформатор, который запускает мощный усилитель Sony receiver.

Зная это, вы можете проверить источник питания в режиме ожидания. Он должен выдавать постоянное напряжение всякий раз, когда приемник Sony подключен (то есть даже до нажатия кнопки Питания).

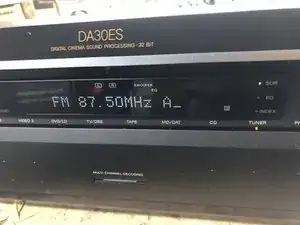

После замены неисправного компонента соберите приемник, подключите его и включите, чтобы проверить, работает ли он.

Если он работает, считайте, что вы победили. Если нет, продолжайте искать неисправные компоненты.
