Замена корпуса Amazon Echo Dot 5-го поколения
Если корпус повреждён из-за падений, пролития окрашивающих жидкостей или активного интереса со стороны домашних животных, его следует заменить, чтобы вернуть устройству первоначальный вид. Данное подробное руководство поможет Вам пошагово разобрать устройство и заменить внешнюю оболочку Echo Dot.
Для выполнения инструкции Вам потребуются пластиковые и металлические инструменты для вскрытия, а также отвёртка с битами Torx T4, T6 и T8. При разборке будьте внимательны: некоторые компоненты хрупкие.
Шаг 1

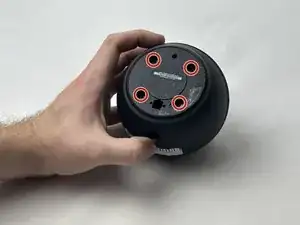

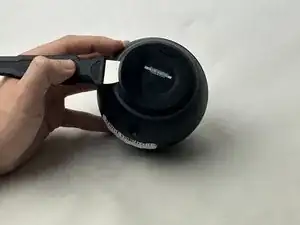

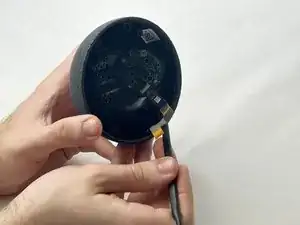

С помощью лопатки удалите резиновую ножку вокруг основания Echo Dot. Это откроет доступ к четырём винтам Torx T8 длиной 1,25 см.
Шаг 2

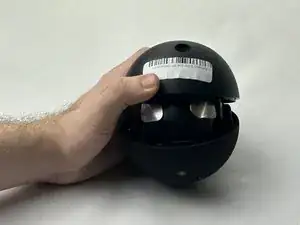

После их удаления корпус Echo Dot можно разделить на две части.
Откроется лента, соединяющая микрофон с печатной платой ЦП. Будьте осторожны — не порвите её. В нижней части корпуса находится светорассеиватель светодиодов, а в верхней — остальные внутренние компоненты.
Шаг 3

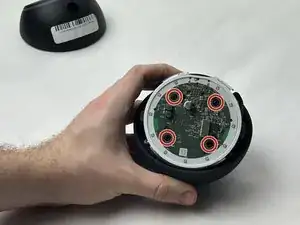

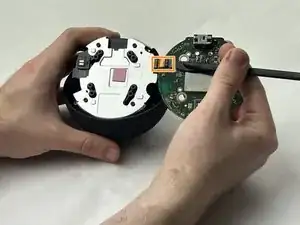

Снимите плату ЦП, выкрутив четыре винта Torx T6 длиной 0,75 см.

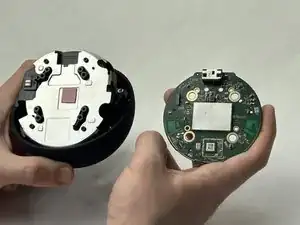

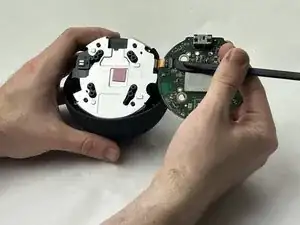

После этого снимите пластиковую защёлку на плате ЦП и выньте ленту. Это откроет доступ к металлическому корпусу динамика.
Шаг 4
Чтобы получить доступ к динамику, аккуратно подденьте ленту пластиковой лопаткой и отдайте её от корпуса.

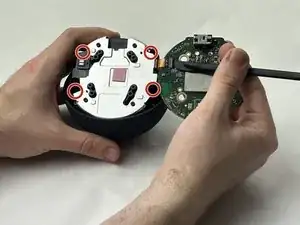

Выкрутите четыре винта Torx T8 длиной 1 см по краям металлического корпуса.
Снимите верхнюю часть корпуса, чтобы открыть динамик.
Шаг 5

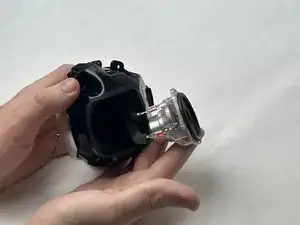

С помощью биты Torx T5 выкрутите четыре винта длиной 1 см вокруг динамика и выдвиньте его из корпуса.
Отсоедините два провода динамика и извлеките динамик.
Шаг 6
Теперь пластиковым инструментом для вскрытия отсоедините ленту от корпуса динамика.
Шаг 7

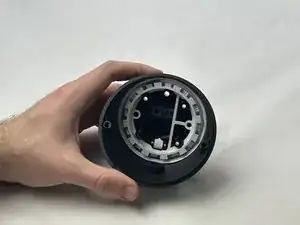

С помощью биты Torx T8 выкрутите четыре винта длиной 1,25 см по краям корпуса динамика и снимите корпус с верхней части, открыв плату переключателя.
Шаг 8

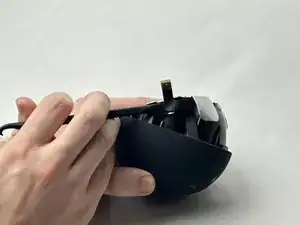

Пластиковой лопаткой отделите клей, фиксирующий ленту к верхнему корпусу. Затем откиньте защёлку на плате переключателя и вытяните ленту.
Шаг 9

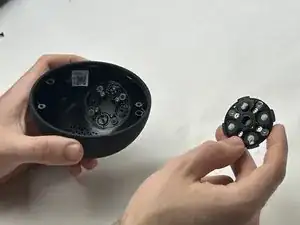

Снимите верхнюю плату переключателя, выкрутив четыре винта длиной 5 мм с помощью биты Torx T4.
Плата зафиксирована клеем между четырьмя кнопками.

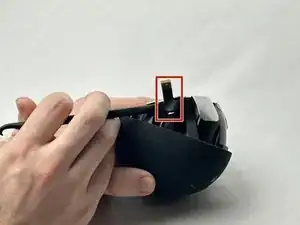

Нажмите на кнопки через верхнюю часть корпуса и аккуратно подденьте их пластиковым инструментом, пока плата не освободится, затем извлеките её.
Шаг 10

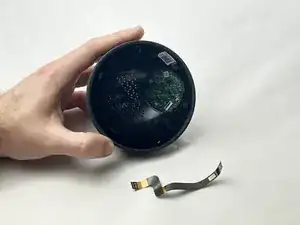

После выполнения предыдущих шагов устройство должно быть разделено на две части, а верхняя плата переключателя — удалена из верхнего корпуса.
Перенесите старую плату переключателя в новый верхний корпус и соберите устройство в обратном порядке.
Завершение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
