Замена рамки iPod Shuffle первого поколения

Перед тем как открыть iPod, убедитесь, что переключатель блокировки находится в зафиксированном положении.

Используйте лопатку, чтобы поддеть белый пластиковый переключатель блокировки.

Если присутствует, снимите колпачок с USB-порта.

Следующий шаг может оказаться сложным и трудоемким. Действуйте медленно и проявляйте терпение, чтобы не повредить свой iPod.

Используйте канцелярский нож, чтобы отделить клей, удерживающий USB-порт на iPod. Проводите ножом вдоль шва между двумя частями корпуса, пока клей не будет полностью удален. Ожидайте, что потребуется 20–30 проходов ножом по этому краю, прежде чем клей полностью ослабнет.

Продолжайте проводить ножом по всем четырем сторонам USB-порта, пока клей не будет полностью удален. Можно аккуратно расшатывать нож из стороны в сторону, чтобы помочь разъединить клей.

Используйте лопатку, чтобы надавить на разъем для наушников и выдвинуть USB-порт из его посадочного места.

Если USB-порт не освобождается, убедитесь, что весь клей, удерживающий его, был успешно удален. Не тяните за сам USB-порт, так как к нему подсоединен хрупкий гибкий шлейф, который может порваться, если порт внезапно выскользнет.

После освобождения USB-порта аккуратно выдвиньте его из посадочного места. Не вытягивайте его слишком далеко, так как он по-прежнему соединен с логической платой гибким шлейфом.

Продолжайте выдвигать iPod из корпуса, используя лопатку для аккуратного подталкивания логической платы вблизи разъема для наушников.

Поверните iPod так, чтобы колесо прокрутки было сверху. Это предотвратит выпадение индикатора заряда батареи.

Если индикатор заряда батареи выпал, не забудьте установить его на место до сборки iPod. Установить индикатор обратно может быть непросто. Необходимо вставить его с конца корпуса iPod и направить в предназначенное гнездо.

Выдвиньте iPod из корпуса.

Используйте лопатку, чтобы поднять черную пластиковую защелку, удерживающую шлейф USB-порта. Черная защелка повернется вверх на 90 градусов, освобождая шлейф.

Осторожно отклейте желтый шлейф USB от батареи.

Выдвиньте шлейф USB из разъема.

Поднимите USB-порт и отсоединенный шлейф из iPod.

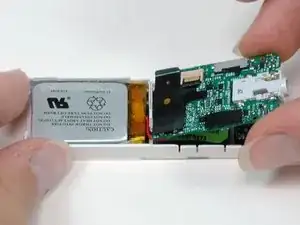

Осторожно отогните белую пластиковую рамку, чтобы освободить левый край логической платы. Немного приподнимите логическую плату, чтобы она случайно не вернулась на место.

Повторите ту же процедуру с противоположной стороны, чтобы полностью освободить логическую плату от белого пластикового корпуса.

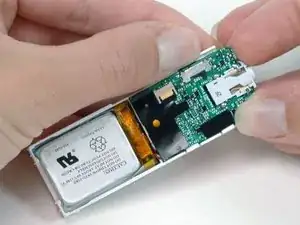

Поднимите логическую плату, чтобы отключить ее от памяти, расположенной снизу. Пока не извлекайте логическую плату из iPod, так как она все еще соединена с батареей.

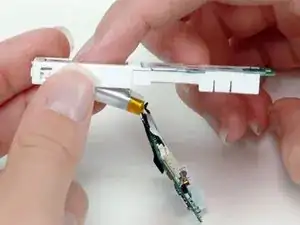

Переверните iPod и пальцем протолкните батарею через отверстие в корпусе. Батарея приклеена к пластиковой рамке легким клеем.

Поднимите батарею и логическую плату из iPod.

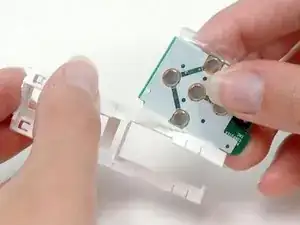

Отклейте прозрачную ленту, фиксирующую плату памяти на краю белой пластиковой рамки. Достаточно отклеить ленту с одной стороны, так как вторая сторона освободится при извлечении платы памяти.

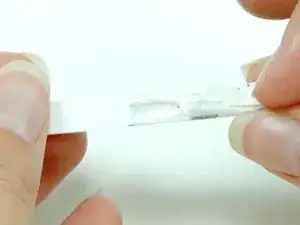

Поднимите плату памяти из рамки и отклейте ленту с другой стороны рамки.

Белая пластиковая рамка не очень прочная. Будьте осторожны при отклеивании ленты, чтобы не прикладывать чрезмерное усилие к тонкой пластиковой перемычке.

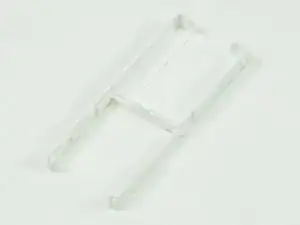

Осталась пластиковая рамка.
