Замена разъёма AUX в AmazonBasics BTV1

Удерживайте колонку прочно и вставьте пластиковый инструмент для вскрытия между фронтальной панелью и корпусом колонки.

Проводите инструментом взад-вперёд по всему периметру фронтальной панели, пока панель не начнёт ослабевать, затем отоприте панель.

Отверткой Phillips №1 удалите четыре чёрных винта 10 мм вокруг каждой из динамических головок.

Отверткой Phillips №1 удалите четыре чёрных винта 10 мм, фиксирующие внутреннюю панель в корпусе.

Наклоните корпус вниз, пока динамики не выпадут из своих посадочных мест.

Просуньте большой палец и указательный палец за динамики и отсоедините переднюю панель динамика от устройства.

Осторожно вытяните каждый пластиковый разъём с материнской платы.

Запомните, какой разъём к какому компоненту относится, для удобства повторной сборки.

Отверткой Phillips №1 удалите три чёрных винта 9,6 мм с материнской платы.

Поднимите материнскую плату с лицевой панели, открыв доступ к аккумулятору.

Поднимите аккумулятор из его отсека.

Будьте осторожны при использовании инструментов вблизи аккумулятора; аккумуляторы опасны при проколе.

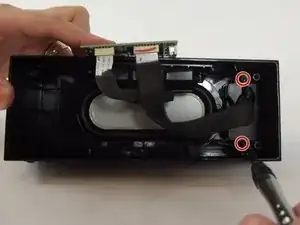

Отверткой Phillips №1 удалите два чёрных винта 10 мм внутри корпуса на стороне с USB- и AUX-входами.

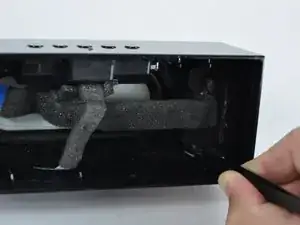

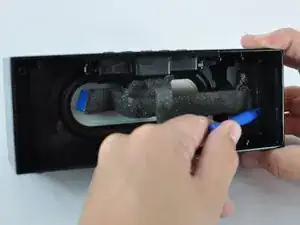

Используя приёмные инструменты для поддевания и пинцет, поочерёдно поддевайте корпус разъёма аудиовхода, чтобы снять его.

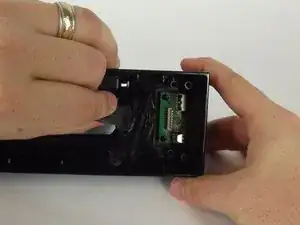

Аккуратно потяните корпус за шлейф пальцами, чтобы снять его.

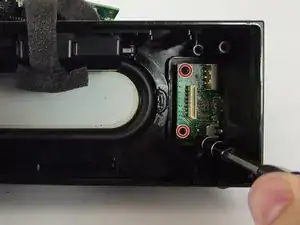

Отверткой Phillips №1 удалите два винта 7,6 мм, удерживающие плату на месте.

Пластиковым инструментом для вскрытия приподнимите плату.

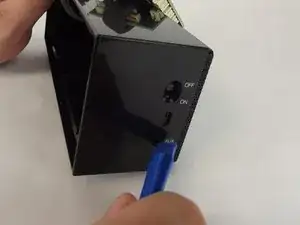

Пластиковым инструментом аккуратно вытолкните разъём AUX из его посадочного места.

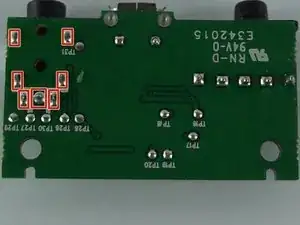

Нагрейте паяльником контакт и используйте оплётку для выпайки, чтобы удалить припой с каждой контактной площадки.

Не держите паяльник на контактах длительное время, это может повредить плату.
