Замена модуля Wi-Fi Sony BDP-S3500

Электроника

Модуль Wi-Fi позволяет Blu Ray плееру Sony BDP-S3500 подключаться к интернету по беспроводной сети. Этот гид покажет вам, как безопасно заменить его, не повредив другие компоненты.

Обязательно ознакомьтесь с руководством по устранению неполадок, так как в большинстве случаев проблемы вызваны неисправным программным обеспечением, а не аппаратными неисправностями.


Шаг 1

Используйте отвертку Philips #2, чтобы снять два винта диаметром 9 мм, расположенные на задней стороне устройства.

Шаг 2

Сдвиньте верхнюю панель назад по отношению к устройству.

Снимите верхнюю панель.

Шаг 3

Отстегните пластиковые защелки с нижней части устройства.

Отстегните пластиковые защелки с боков устройства.

Сдвиньте переднюю панель.

Шаг 4

Сохраните заднюю сторону вверх и направленную к вам.

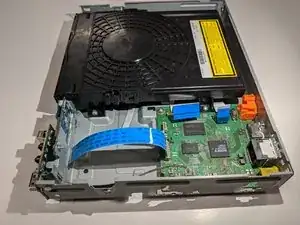

Осторожно отключите синюю ленту, соединяющую плату портов и материнскую плату.

Будьте осторожны при снятии ленты.

Шаг 5

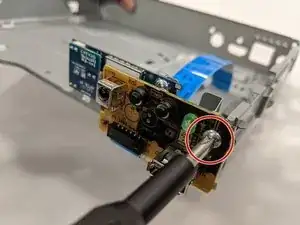

Используйте отвертку Philips #2, чтобы снять винт диаметром 9 мм с платы портов.

Шаг 6

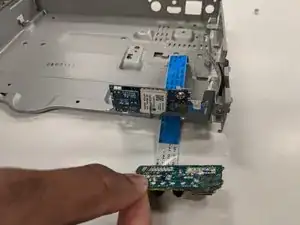

Удалите плату портов из устройства.

Шаг 7

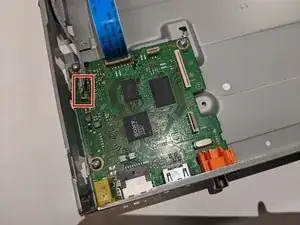

Удалите белый шлейф, соединяющий модуль Wi-Fi с материнской платой, аккуратно потянув его на себя.

Шаг 8

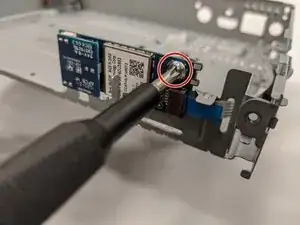

Используйте отвертку Philips #2, чтобы снять винт диаметром 7 мм с модуля Wi-Fi.

Шаг 9

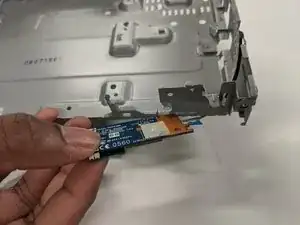

Теперь модуль Wi-Fi можно безопасно удалить.

ЗаключениеПеревод руководства с ifixit.com
