Замена мягкой накладки лица HTC Vive Pro 2

Поверните оголовье вперед насколько это возможно.

Отключите комбинированный кабель All-In-One от гарнитуры.

Снимите комбинированный кабель All-In-One с направляющих кабеля вдоль левой стороны оголовья.

При сборке снова подключите комбинированный кабель к гарнитуре перед протягиванием его через направляющие кабеля. Это обеспечит правильный запас длины.

Отделите верхний ремень в месте крепления на липучке.

Отогните липучку, закрепляющую заднюю часть верхнего ремня.

Выведите верхний ремень через оголовье, чтобы частично снять его.

Выведите верхний ремень через защёлку возле передней части гарнитуры, чтобы полностью снять его.

Снимите обе передние боковые поролоновые подушки, чтобы получить доступ к проводам наушников.

Используйте острый конец лопатки, чтобы поддеть два резиновых дистанционера рядом с винтами наушников.

Будьте осторожны, чтобы случайно не поддеть какие-либо провода динамиков под резиновым дистанционером.

Используйте острый конец лопатки, чтобы поддеть и отключить как левый, так и правый разъёмы проводов динамиков наушников.

Используйте отвертку Torx T6, чтобы выкрутить по одному винту 12.1 мм с каждой стороны, фиксирующему оголовье к гарнитуре.

Используйте отвертку Torx T5, чтобы выкрутить следующие винты, фиксирующие оголовье к гарнитуре:

Четыре винта 3.9 мм (по два с каждой стороны)

Два винта 4.1 мм (по одному с каждой стороны)

Снимите два пластиковых дистанционера под ранее удалённым винтом Torx T6.

Проденьте провода динамиков наушников через оба конца оголовья.

Четыре винта, удерживающие внешнюю оболочку, закрыты чёрными наклейками. Если наклейки трудно удалить, просто протолкните отвертку Torx T6 сквозь них.

Используйте отвертку Torx T6, чтобы выкрутить четыре винта 3.9 мм (два сверху, два снизу), фиксирующие внешнюю оболочку к гарнитуре.

Вставьте медиатор в шов между двумя половинами внешней оболочки.

Пройдите медиатором по шву, чтобы отжать защёлки, которые фиксируют оболочку на гарнитуре.

Вставляйте медиатор только на необходимую глубину. Под внешней оболочкой находятся ленточные кабели.

Продолжайте проводить медиатором по каждому шву, пока все защёлки не будут отжаты.

Осторожно снимите каждую половину внешней оболочки с сенсорного блока.

Будьте осторожны, чтобы не зацепить ленточные кабели под ней.

Аккуратно оторвите мягкую подушку для лица пальцами, чтобы снять её с гарнитуры.

Используйте острый конец лопатки или чистый ноготь, чтобы отвести вверх фиксирующую планку на ZIF-разъёме микрофона на дочерней плате.

Используйте пинцет или пальцы, чтобы вытащить кабель микрофона прямо из его гнезда.

С помощью пинцета или пальцев осторожно оторвите проводящую ткань от ZIF-разъёма массива датчиков на плате.

Используйте лопаточку или чистый ноготь, чтобы приподнять фиксирующую защёлку ZIF-разъёма массива датчиков.

Возьмите кабель массива датчиков за левую и правую стороны пальцами и вытяните его прямо из гнезда.

Отверткой Torx T5 снимите четыре винта длиной 3,0 мм, крепящие верхнюю часть массива датчиков.

Отверткой Torx T6 снимите четыре винта длиной 3,8 мм, крепящие переднюю часть массива датчиков.

Поднимите массив датчиков прямо с узла объектива и снимите его, убедившись, что провод продет через соответствующий паз.

При сборке убедитесь, что кабель сборки датчиков продет через паз, прежде чем продолжить.

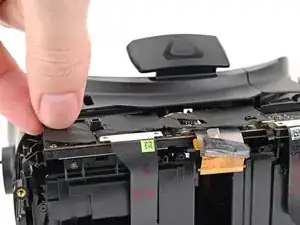

Пальцами оторвите термопрокладку, закрывающую дочернюю плату.

Термопрокладка, вероятно, снимет ленту каптон с ZIF-разъёмов на дочерней плате. При необходимости замените ленту каптон.

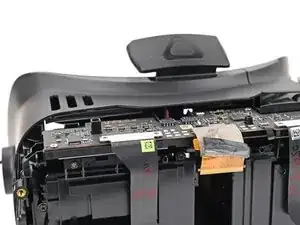

Отложите термопрокладку в сторону. Вы будете повторно использовать её при сборке.

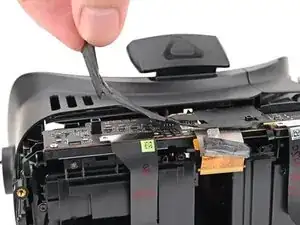

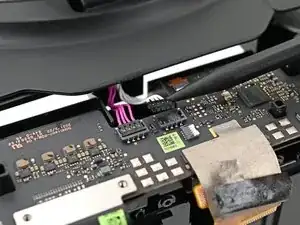

Кончиком лопаточки подденьте и отсоедините оба аудиокабеля от дочерней платы.

Подденьте как можно ближе к корпусу разъёма — если поддевать дальше, вы рискуете оторвать провода.

Сдвиньте подставку для лица с узла объектива и снимите её.
