Замена линзового блока HTC Vive Pro 2

Поверните наголовную ленту вперёд насколько это возможно.

Отсоедините комбинированный кабель от гарнитуры.

Снимите комбинированный кабель с направляющих кабеля вдоль левой стороны наголовной ленты.

При сборке подключите комбинированный кабель к гарнитуре перед тем, как провести его через направляющие. Это обеспечит правильный запас длины.

Отделите верхнюю ленту там, где она закреплена липучкой.

Отогните липучку, фиксирующую заднюю часть верхней ленты.

Выведите верхнюю ленту через наголовную ленту, чтобы частично её снять.

Протяните верхнюю ленту через зажим рядом с передней частью гарнитуры, чтобы полностью снять её.

Снимите обе передние боковые поролоновые прокладки, чтобы открыть доступ к проводам динамиков.

Используйте острый конец медиатора, чтобы поддеть два резиновых прокладочных элемента рядом с винтами наушников.

Будьте осторожны, чтобы случайно не поддеть провода динамиков под резиновой прокладкой.

Используйте острый конец медиатора, чтобы поддеть и отключить провода левогo и правогo динамиков.

Отверткой Torx T6 снимите два винта 12.1 мм (по одному с каждой стороны), фиксирующие наголовную ленту к гарнитуре.

Отверткой Torx T5 снимите следующие винты, фиксирующие наголовную ленту к гарнитуре:

Четыре винта 3.9 мм (по два с каждой стороны)

Два винта 4.1 мм (по одному с каждой стороны)

Удалите две пластиковые распорки под ранее снятым винтом Torx T6.

Протяните провода динамиков через оба конца наголовной ленты.

Четыре винта, фиксирующие внешнюю крышку, закрыты черными наклейками. Если наклейки трудно удалить, просто продвиньте отвёртку T6 Torx через них.

Отверткой Torx T6 снимите четыре винта 3.9 мм (два сверху, два снизу), фиксирующие внешнюю крышку к гарнитуре.

Вставьте медиатор в шов между двумя половинками внешней крышки.

Проведите медиатор по шву, чтобы освободить защёлки, фиксирующие крышку к гарнитуре.

Вставляйте медиатор только на необходимую глубину. Под внешней крышкой находятся ленточные кабели.

Продолжайте проводить медиатор по каждому шву, пока все защёлки не будут освобождены.

Осторожно сдвиньте каждую половинку внешней крышки с сенсорного блока.

Следите, чтобы не зацепить ленточные кабели под крышкой.

Аккуратно снимите подушку лицевой опоры гарнитуры пальцами.

Используйте острый конец лопатки или чистый ноготь, чтобы отогнуть фиксирующий язычок на ZIF‑разъёме микрофона на дочерней плате.

Используйте пинцет или пальцы, чтобы вытащить кабель микрофона прямо из его гнезда.

Используйте пинцет или пальцы, чтобы снять проводящую ткань с ZIF‑разъёма матрицы датчика на материнской плате.

Используйте лопатку или чистый ноготь, чтобы отогнуть фиксирующий язычок ZIF‑разъёма матрицы датчика.

Возьмите кабель матрицы датчика пальцами за левую и правую стороны и потяните его прямо из гнезда.

Используйте отвертку Torx T5, чтобы удалить четыре винта длиной 3,0 мм, фиксирующие верхнюю часть матрицы датчика.

Используйте отвертку Torx T6, чтобы удалить четыре винта длиной 3,8 мм, фиксирующие переднюю часть матрицы датчика.

Поднимите матрицу датчика прямо с узла объектива и снимите её, проследив, чтобы кабель был пропущен через вырез.

При повторной сборке убедитесь, что кабель сборки датчика пропущен через вырез перед продолжением.

Используйте пальцы, чтобы оторвать термопрокладку, покрывающую дочернюю плату.

Термопрокладка, вероятно, сорвёт каптон‑ленту с ZIF‑разъёмов на дочерней плате. При необходимости замените каптон‑ленту.

Отложите термопрокладку в сторону. Вы будете повторно использовать её при сборке.

Вставьте плоский конец лопатки под угол пресс‑разъёма узла объектива.

Не вставляйте лопатку в другие места, иначе вы рискуете сместить соседние поверхностно‑монтируемые компоненты.

Поверните лопатку, чтобы приподнять пресс‑разъём и отключить его.

Повторите тот же процесс для второго пресс‑разъёма узла объектива.

Чтобы снова установить пресс‑разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут погнуться и вызвать необратимые повреждения.

Используйте острие лопатки, чтобы поднять фиксирующий язычок на ZIF‑разъёме датчика IPD.

Используйте пинцет или пальцы, чтобы вытащить кабель датчика IPD прямо из его гнезда.

Используйте острие лопатки, чтобы поднять фиксирующий язычок на ZIF‑разъёме датчика приближения.

Используйте пинцет или пальцы, чтобы вытащить кабель датчика приближения прямо из его гнезда.

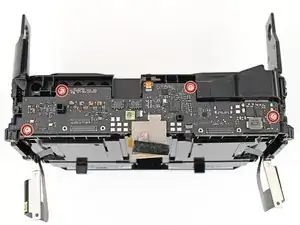

Используйте отвертку Torx T5, чтобы удалить четыре винта длиной 3,0 мм, фиксирующие дочернюю плату.

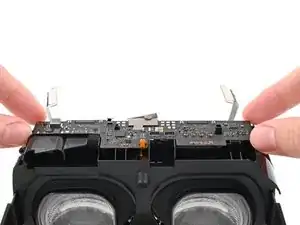

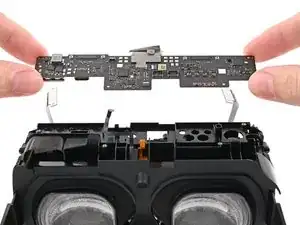

Поднимите дочернюю плату прямо с узла объектива и снимите её.

При повторной сборке убедитесь, что при установке платы на гарнитуру под ней не зажаты кабели.

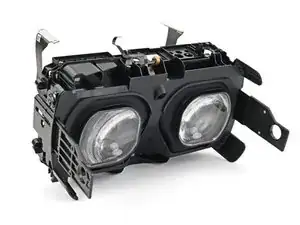

Остался только узел объектива.
