Снятие массива датчиков

Предварительное руководство по снятию массива датчиков в гарнитуре HTC Vive Pro 2.

Шаг 1

Поверните оголовье вперёд максимально, насколько это возможно.

Шаг 2

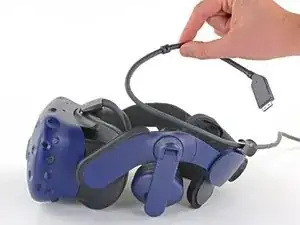

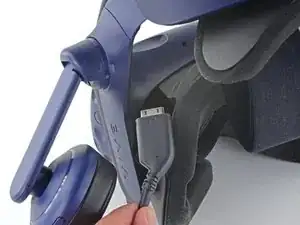

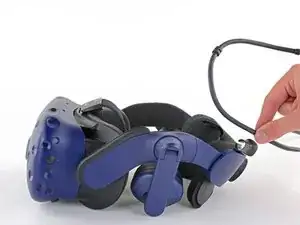

Отключите универсальный кабель (All‑In‑One) от гарнитуры.

Шаг 3

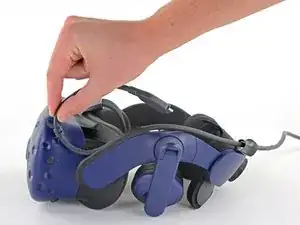

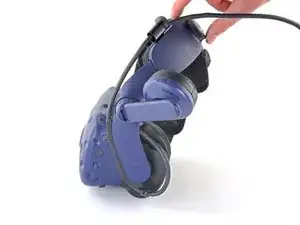

Снимите универсальный кабель с направляющих кабеля вдоль левой стороны оголовья.

При сборке подключите универсальный кабель к гарнитуре перед тем, как проводить его через направляющие кабеля. Это обеспечит правильный запас провода.

Шаг 4

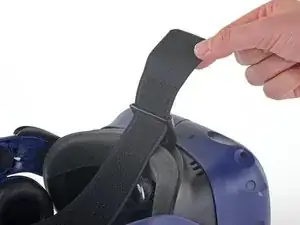

Отделите верхний ремешок там, где он закреплён липучкой.

Шаг 5

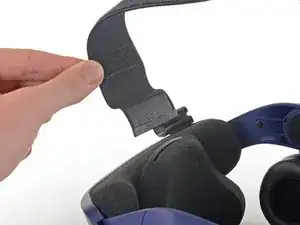

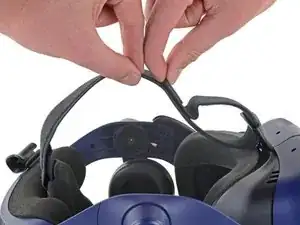

Отогните липучку, закрепляющую заднюю часть верхнего ремешка.

Выведите верхний ремешок через оголовье, чтобы частично снять его.

Шаг 6

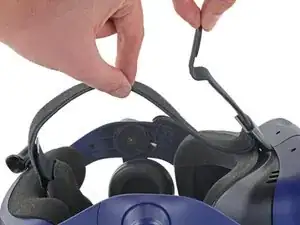

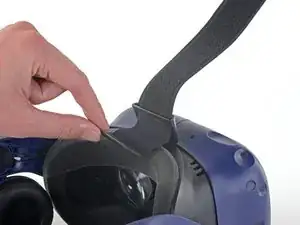

Проденьте верхний ремешок через зажим у передней части гарнитуры, чтобы полностью снять его.

Шаг 7

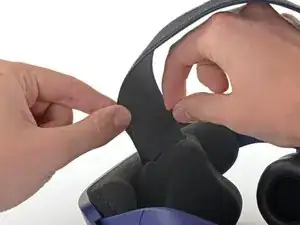

Отделите обе передние боковые поролоновые накладки, чтобы открыть доступ к проводам динамиков.

Шаг 8

Используйте остриё пластиковой лопатки, чтобы поддеть два резиновых распорных элемента рядом с винтами наушников.

Будьте осторожны, чтобы случайно не поддеть провода динамиков под резиновой прокладкой.

Шаг 9

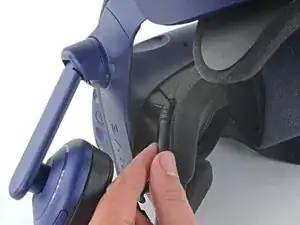

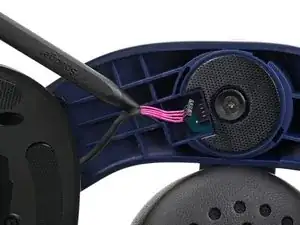

Используйте остриё пластиковой лопатки, чтобы поддеть и отсоединить провода динамиков левого и правого наушника speaker wires.

Шаг 10

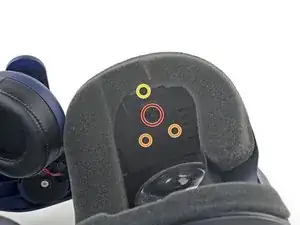

Используйте отвёртку Torx T6, чтобы вынуть два винта 12.1 мм (по одному с каждой стороны), крепящие оголовье к гарнитуре.

Используйте отвёртку Torx T5, чтобы вынуть следующие винты, крепящие оголовье к гарнитуре:

Четыре винта 3.9 мм (по два с каждой стороны)

Два винта 4.1 мм (по одному с каждой стороны)

Шаг 11

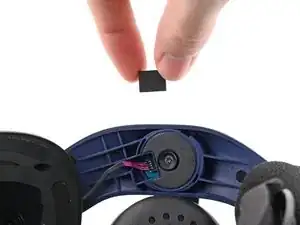

Снимите две пластиковые распорки под ранее вынутым винтом Torx T6.

Шаг 12

Выведите провода динамиков через оба конца оголовья.

Шаг 13

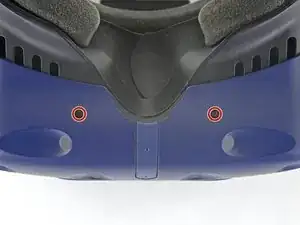

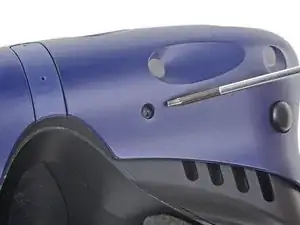

Четыре винта, крепящие внешнюю панель, закрыты чёрными наклейками. Если наклейки трудно удалить, просто протолкните через них отвёртку T6.

Шаг 14

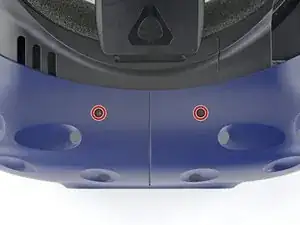

Используйте отвёртку Torx T6, чтобы вынуть четыре винта 3.9 мм (два сверху, два снизу), крепящие внешнюю панель к гарнитуре.

Шаг 15

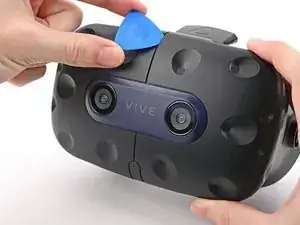

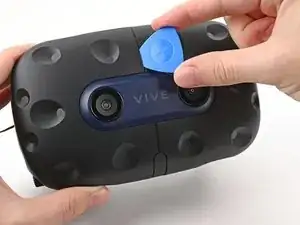

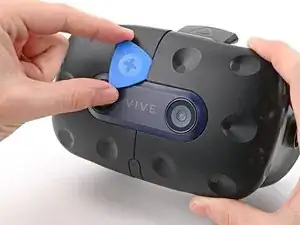

Вставьте пластиковую лопатку в шов между половинками внешней панели.

Просуньте лопатку по шву, чтобы освободить защёлки, фиксирующие панель к гарнитуре.

Вставляйте лопатку только на необходимую глубину. Под внешней панелью находятся ленточные кабели.

Шаг 16

Продолжайте проводить лопатку по каждому шву, пока все защёлки не будут освобождены.

Шаг 17

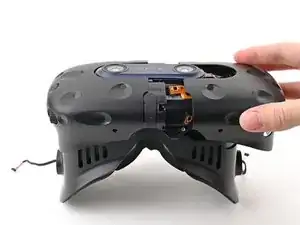

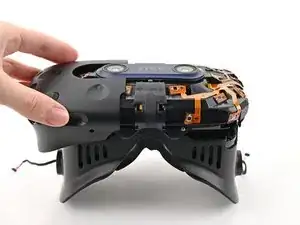

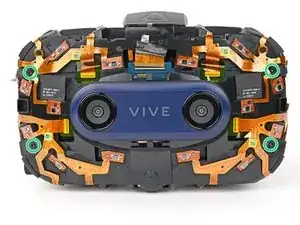

Осторожно сдвиньте каждую половинку внешней панели с массива датчиков.

Следите, чтобы не зацепить ленточные кабели под панелью.

Шаг 18

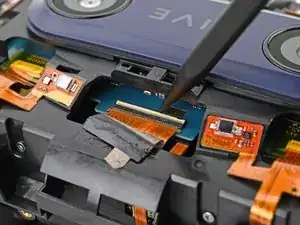

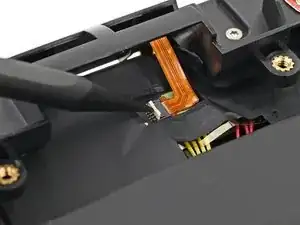

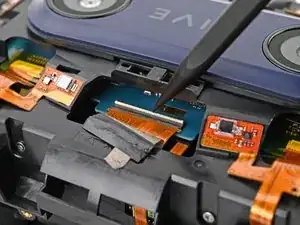

Используйте остриё пластиковой лопатки или чистый ноготь, чтобы отогнуть фиксатор ZIF‑разъёма микрофона на дочерней плате.

Шаг 19

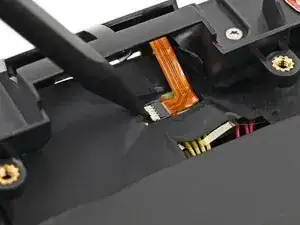

Используйте пинцет или пальцы, чтобы вытащить кабель микрофона прямо из его гнезда.

Шаг 20

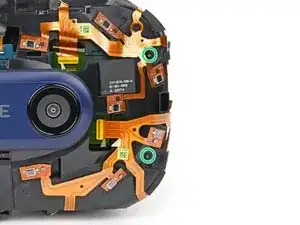

Используйте пинцет или пальцы, чтобы оторвать проводящую ткань от ZIF‑разъёма сенсорного массива на плате.

Шаг 21

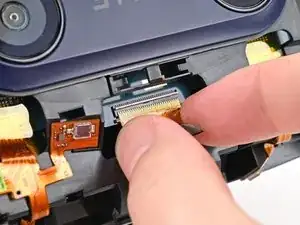

С помощью лопатки или чистого ногтя приподнимите фиксационную защёлку ZIF‑разъёма сенсорного массива.

Шаг 22

Сожмите пальцами левые и правые стороны кабеля сенсорного массива и аккуратно вытяните его прямо из гнезда.

Шаг 23

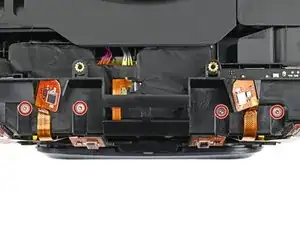

Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 3.0 мм, фиксирующие верхнюю часть сенсорного массива.

Шаг 24

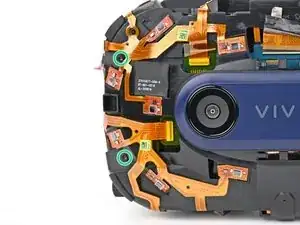

Используйте отвертку Torx T6, чтобы выкрутить четыре винта длиной 3.8 мм, фиксирующие переднюю часть сенсорного массива.

Шаг 25

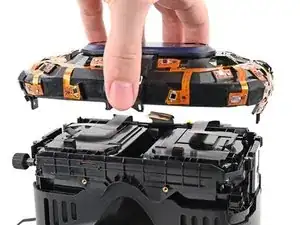

Поднимите сенсорный массив прямо с узла объектива и снимите его, проследив, чтобы кабель прошёл через свой слот.

При обратной сборке убедитесь, что кабель сенсорного узла продет через его слот перед продолжением.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
