Замена дополнительной платы (daughterboard) в HTC Vive Pro 2

Поверните наголовную ленту вперед насколько это возможно.

Отсоедините универсальный кабель (All-In-One Cable) от гарнитуры.

Снимите универсальный кабель с направляющих кабеля вдоль левой стороны наголовной ленты.

При сборке снова сначала подключите универсальный кабель к гарнитуре, а затем проведите его через направляющие кабеля. Это обеспечит правильный запас длины.

Отделите верхнюю ленту от самой себя в месте крепления на липучке.

Отогните липучку, фиксирующую заднюю часть верхней ленты.

Протяните верхнюю ленту через наголовную ленту, чтобы частично снять её.

Протяните верхнюю ленту через зажим у передней части гарнитуры, чтобы полностью снять её.

Снимите обе передние боковые пенки, чтобы открыть провода динамиков.

Используйте острый конец лопатки, чтобы поддеть два резиновых распорных элемента рядом с винтами наушников.

Будьте внимательны, чтобы не поддеть случайно провода динамиков под резиновым распорным элементом.

Используйте острый конец лопатки, чтобы поддеть и отключить оба провода динамиков левого и правого наушников speaker wires.

Используйте отвертку Torx T6, чтобы выкрутить два винта длиной 12.1 мм (по одному с каждой стороны), которые крепят наголовную ленту к гарнитуре.

Используйте отвертку Torx T5, чтобы выкрутить следующие винты, крепящие наголовную ленту к гарнитуре:

Четыре винта 3.9 мм (по два с каждой стороны)

Два винта 4.1 мм (по одному с каждой стороны)

Снимите два пластиковых распорных элемента под ранее удалённым винтом Torx T6.

Выведите провода динамиков через оба конца наголовной ленты.

Четыре винта, крепящие внешнюю оболочку, закрыты чёрными наклейками. Если наклейки трудно снять, просто протолкните отвертку T6 сквозь них.

Используйте отвертку Torx T6, чтобы выкрутить четыре винта 3.9 мм (два сверху, два снизу), крепящие внешнюю оболочку к гарнитуре.

Вставьте медиатор в шов между двумя половинками внешней оболочки.

Проведите медиатор по шву, чтобы освободить защёлки, фиксирующие её на гарнитуре.

Вставляйте медиатор только на необходимую глубину. Под внешней оболочкой находятся ленточные кабели.

Продолжайте проводить медиатором по каждому шву, пока все защёлки не будут освобождены.

Осторожно сдвиньте каждую половинку внешней оболочки с сенсорного блока.

Будьте осторожны, чтобы не зацепить ленточные кабели под ними.

Используйте острый конец лопатки или чистый ноготь, чтобы отогнуть фиксирующую защёлку на ZIF-разъёме микрофона на дополнительной плате.

Используйте пинцет или пальцы, чтобы аккуратно вытянуть кабель микрофона прямо из его гнезда.

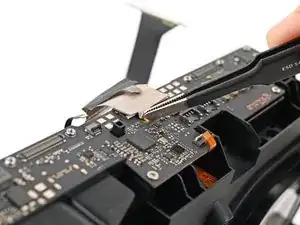

Используйте пинцет или пальцы, чтобы снять проводящую ткань с ZIF‑разъёма матрицы датчиков на плате.

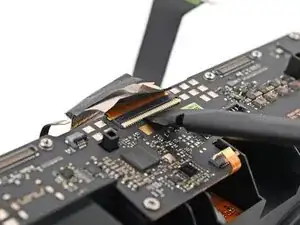

Используйте лопатку или чистый ноготь, чтобы отогнуть фиксаторы‑язычок ZIF‑разъёма матрицы датчиков вверх.

Возьмите кабель матрицы датчиков за левую и правую стороны пальцами и аккуратно потяните прямо, извлекая его из гнезда.

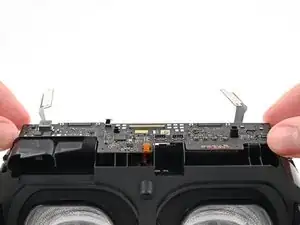

Отвинтите четыре винта длиной 3,0 мм, фиксирующие верхнюю часть матрицы датчиков, используя отвертку Torx T5.

Отвинтите четыре винта длиной 3,8 мм, фиксирующие переднюю часть матрицы датчиков, используя отвертку Torx T6.

Поднимите матрицу датчиков прямо вверх от узла объектива и снимите её, убедившись, что кабель пропущен через предусмотренный слот.

При повторной сборке убедитесь, что кабель матрицы датчиков продет через слот перед продолжением.

Используйте пальцы, чтобы отслоить термопрокладку, покрывающую дочернюю плату.

Термопрокладка, вероятно, снимет каптон‑ленту с ZIF‑разъёмов на дочерней плате. При необходимости замените каптон‑ленту.

Отложите термопрокладку в сторону. Её нужно будет использовать повторно при сборке.

Подденьте плоский конец лопатки под угол прижимного разъёма узла объектива.

Не вставляйте лопатку в другие места, чтобы не сместить ближайшие поверхностно‑монтируемые компоненты.

Поверните лопатку, чтобы отжать прижимной разъём и отсоединить его.

Повторите ту же процедуру для отсоединения второго прижимного разъёма узла объектива.

Чтобы снова присоединить прижимные разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться и получиться необратимое повреждение.

Используйте острый наконечник лопатки, чтобы отжать фиксаторы‑язычок ZIF‑разъёма датчика IPD вверх.

Используйте пинцет или пальцы, чтобы вытащить кабель датчика IPD прямо из его гнезда.

Используйте острый наконечник лопатки, чтобы отжать фиксаторы‑язычок ZIF‑разъёма датчика приближения вверх.

Используйте пинцет или пальцы, чтобы вытащить кабель датчика приближения прямо из его гнезда.

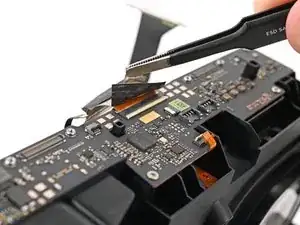

Используйте пинцет или пальцы, чтобы снять проводящую ткань с ZIF‑разъёма матрицы датчиков на дочерней плате.

Используйте лопатку, чтобы отогнуть фиксаторы‑язычок ZIF‑разъёма матрицы датчиков вверх.

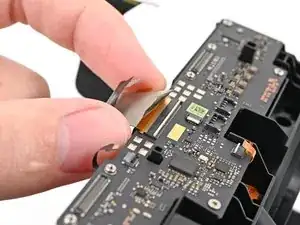

Возьмите кабель за обе стороны пальцами и аккуратно потяните прямо, извлекая его из гнезда.

Снимите кабель.

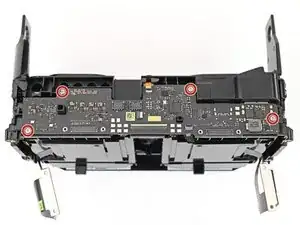

Отвинтите четыре винта длиной 3,0 мм, фиксирующие дочернюю плату, используя отвертку Torx T5.

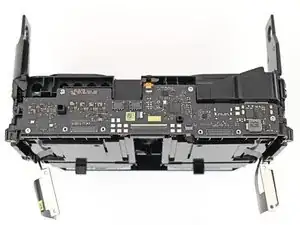

Поднимите дочернюю плату прямо вверх от узла объектива и снимите её.
