Замена внешней оболочки HTC Vive Pro 2

Используйте это руководство, чтобы заменить внешнюю оболочку на вашем гарнитуре HTC Vive Pro 2.

Некоторые фотографии в этом руководстве сделаны на другой модели и могут незначительно отличаться внешне, но это не повлияет на процедуру.

Перед началом ремонта выключите гарнитуру и отключите её от питания.

Шаг 1

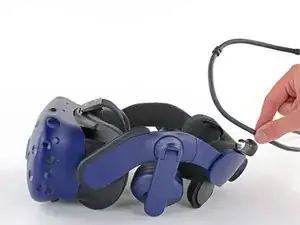

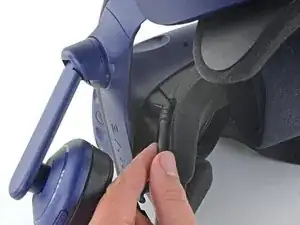

Отключите кабель All‑In‑One от гарнитуры.

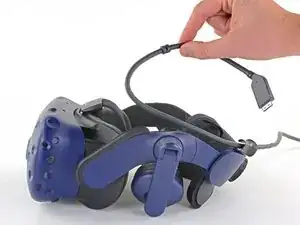

Снимите кабель All‑In‑One с направляющих кабеля вдоль левой стороны оголовья.

При сборке подключите кабель All‑In‑One к гарнитуре перед тем, как продеть его через направляющие кабеля. Это обеспечит правильный запас длины.

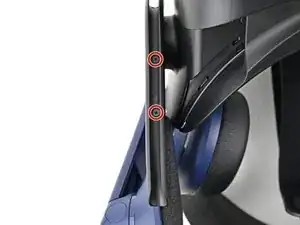

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 2,4 мм, крепящие кронштейн кабеля All‑in‑One.

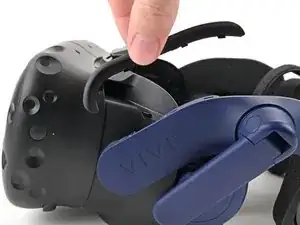

Поднимите кронштейн кабеля All‑in‑One прямо вверх и снимите его с гарнитуры.

Кронштейн выровнен на гарнитуре при помощи штырей. При сборке убедитесь, что штыри правильно совмещены и кронштейн плотно прилегает к гарнитуре.

Четыре винта, фиксирующие внешнюю оболочку, покрыты чёрными наклейками. Если наклейки трудно удалить, просто протолкните через них отвертку T6 Torx.

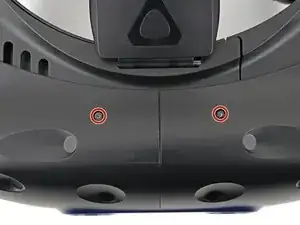

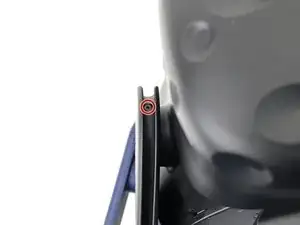

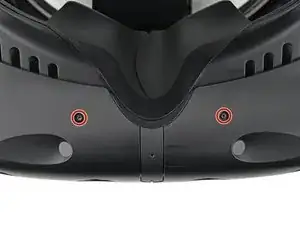

Используйте отвертку Torx T6, чтобы выкрутить четыре винта длиной 3,9 мм (два сверху, два снизу), которые крепят внешнюю оболочку к гарнитуре.

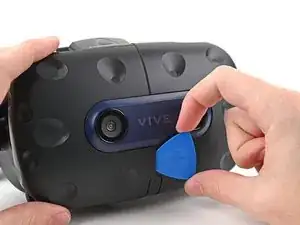

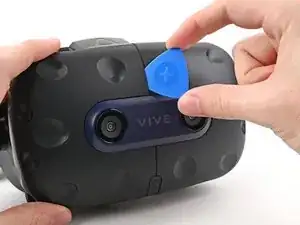

Вставьте медиатор для вскрытия в зазор между двумя половинами внешней оболочки.

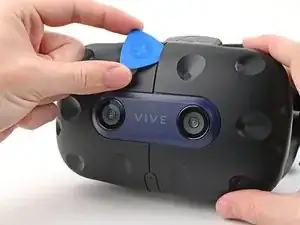

Проведите медиатором по зазору, чтобы освободить защёлки, фиксирующие её на гарнитуре.

Вставляйте медиатор только на необходимую глубину. Под внешней оболочкой находятся ленточные кабели.

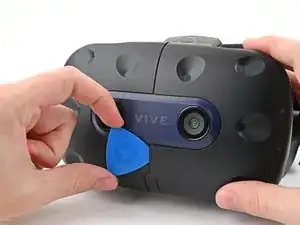

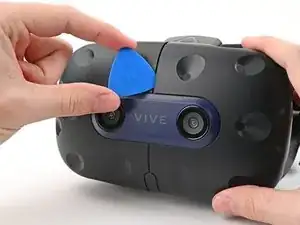

Продолжайте проводить медиатор по каждому зазору, пока все защёлки не будут освобождены.

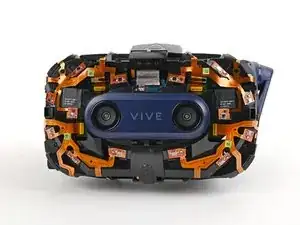

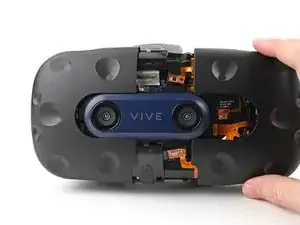

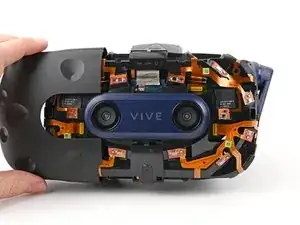

Осторожно снимите каждую половину внешней оболочки с сенсорного блока.

Следите, чтобы не зацепить ни один из ленточных кабелей под ней.

Для повторной сборки устройства выполните указанные выше шаги в обратном порядке.
