Замена аккумулятора Sony SRS-XG300
Если на вашем Sony SRS-XG300 (модель XG300) наблюдается искажённое звучание или отсутствует звук, используйте это руководство для замены аккумулятора.
Перед использованием этого руководства ознакомьтесь со страницами по устранению неполадок, чтобы убедиться, что замена аккумулятора — наилучшее решение. Рабочий аккумулятор питает внутренние компоненты, включая низкочастотные и высокочастотные динамики и пассивные радиаторы. В результате колонка воспроизводит музыку в течение продолжительного времени в беспроводном режиме. Неисправный аккумулятор может вызывать искажения звука или полное отсутствие звука.
Неисправный аккумулятор может не обеспечивать усилитель колонки достаточной мощностью. При высокой громкости неисправный аккумулятор вызывает прерывания звука или полную его потерю. Кроме того, возраст аккумулятора может снижать его напряжение. Напряжение аккумулятора определяет доступную громкость. По мере падения напряжения звук становится тише или искажается.
Чтобы проверить, разбух ли аккумулятор, и правильно с ним обращаться, убедитесь, что вы приняли надлежащие меры предосторожности.
Шаг 1
Перед началом убедитесь, что колонка отключена от питания и выключена.

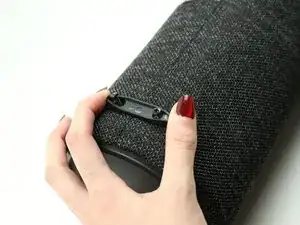

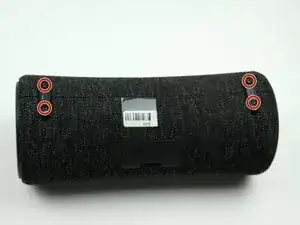

При расположенной слева фирменной наклейке Sony прокатите колонку по горизонтали до нижней части, где находятся резиновые опоры.

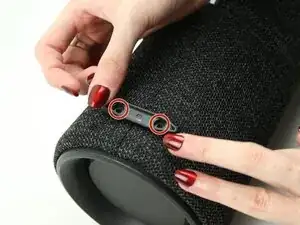

Удалите четыре винта 12 мм с помощью крестовой отвёртки Phillips #1.
Снимите ослабленные резиновые ножки.
Шаг 2

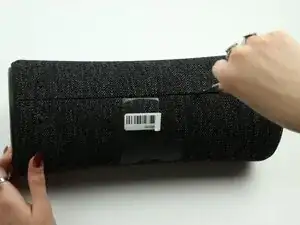

Вставьте металлическую лопатку под углом 90 градусов в правую часть шва.
Подденьте верхнюю часть тканевого покрытия металлической лопаткой.
Следуйте по шву, чтобы полностью отсоединить верхнюю часть тканевого покрытия.
Повторите для снятия нижней части тканевого покрытия.
Шаг 3

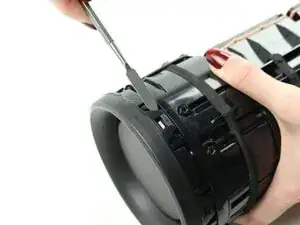

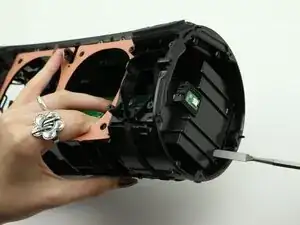

Отщёлкните все шесть зацепов трапециевидной формы по окружности корпуса, используя металлическую лопатку.
Начните с конца платы регулятора громкости для упрощения процесса.
Возможно, придётся одновременно сдвигать защёлки, отталкивая их от корпуса.

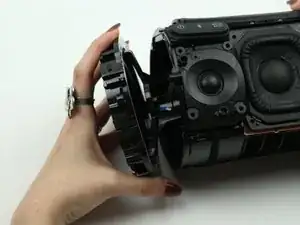

Снимите монтажное кольцо динамика.
Повторите те же действия с другого конца колонки у платы кнопки питания.
Шаг 4

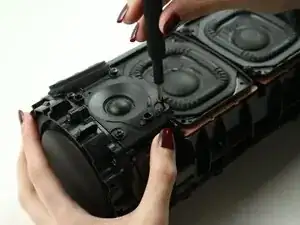

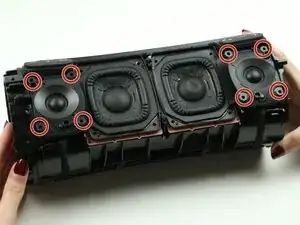

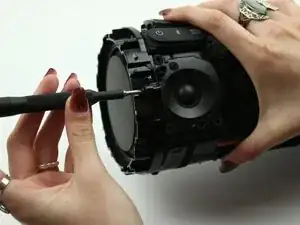

Снимите четыре винта 12 мм в углах каждого твитера с помощью отвёртки Phillips #1.
Твитеры меньше по размеру по сравнению с двумя средними низкочастотными динамиками.
Шаг 5
Поднимите правый твитер, чтобы открыть подключённые кабели сверху и снизу правого твитера.

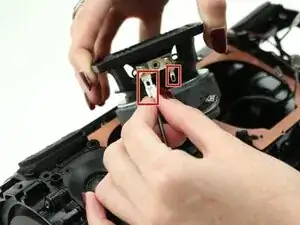

Сожмите металлическую защёлку и потяните наружу, чтобы отсоединить каждый кабель.
Детали гибкие, поэтому для отсоединения может потребоваться манёврирование.
Поднимите правый твитер и извлеките его из корпуса.
Шаг 6
Снимите шесть винтов 12 мм на окружности радиатора с помощью отвёртки Phillips #1.

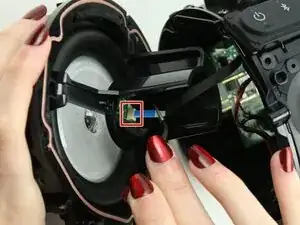

Снимите крышку левого басового радиатора. Отсоедините синий ленточный кабель от басового радиатора.
Использование изогнутых пинцетов упростит этот процесс.
Снимите левый басовый радиатор.
Шаг 7

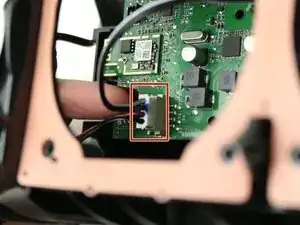

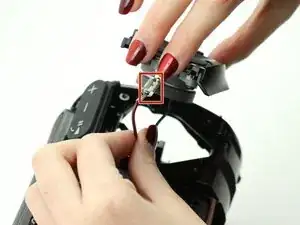

Отключите микрофон, потянув за белый разъём микрофонного кабеля.
Шаг 8
Поднимите левый твитер, чтобы открыть подключённые кабели сверху и снизу левого твитера.
Сожмите металлическую защёлку и потяните наружу, чтобы отсоединить каждый кабель.
Поднимите левый твитер и извлеките его из корпуса.
Шаг 9

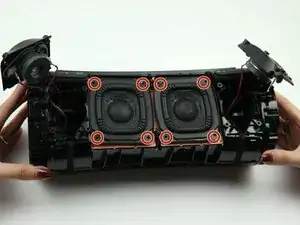

Снимите восемь винтов 12 мм на низкочастотных динамиках с помощью отвёртки Phillips #1.
Шаг 10

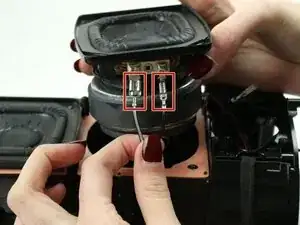

Поднимите правый низкочастотный динамик, чтобы открыть два подключённых кабеля внизу правого динамика.
Отключите оба кабеля, сжав металлический наконечник и потянув наружу.
Наконечники кабелей гибкие, поэтому может потребоваться манёвренность. Будьте осторожны, чтобы не повредить провод.
Шаг 11
Поднимите левый низкочастотный динамик, чтобы открыть два подключённых кабеля внизу правого динамика.
Отключите оба кабеля, сжав металлический наконечник и потянув наружу.
Наконечники кабелей гибкие, поэтому может потребоваться манёвренность. Будьте осторожны, чтобы не повредить провод.
Шаг 12

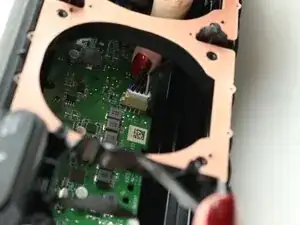

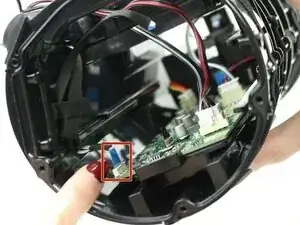

Отключите второй синий плёночный кабель на левом краю материнской платы колонки.
Если возникают трудности, рассмотрите возможность использования изогнутых пинцетов.
Шаг 13

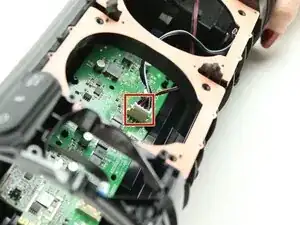

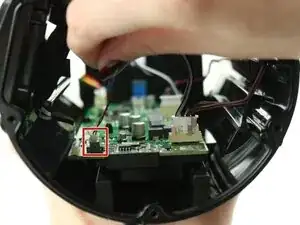

Потяните белый разъём левого жгута кабелей, чтобы отсоединить комплект кабелей от материнской платы.
Будьте осторожны и не тяните прямо за провода — они менее прочны, чем пластиковые разъёмы.
Шаг 14

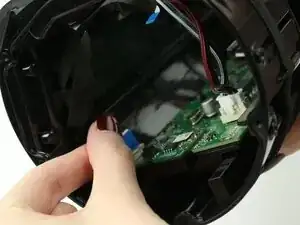

Потяните белый разъём правого жгута кабелей, чтобы отсоединить комплект кабелей от материнской платы.
Будьте осторожны и не тяните прямо за провода — они менее прочны, чем пластиковые разъёмы.
Шаг 15

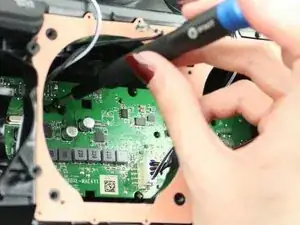

Снимите шесть винтов 12 мм, крепящих материнскую плату к основанию колонки, с помощью отвёртки Phillips #1.
Шаг 16

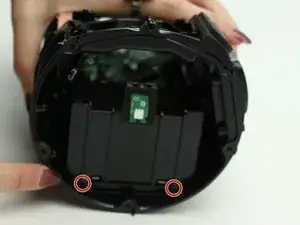

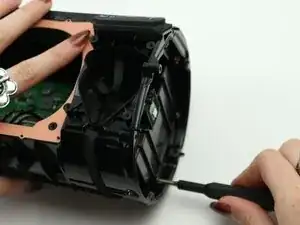

Снимите две винтовые крепления 12 мм в нижней части отсека аккумулятора с помощью отвертки Phillips #1.
Шаг 17
Используйте металлическую лопатку, чтобы сжать два нижних защёлки и освободить весь блок материнской платы с аккумулятором.
Шаг 18

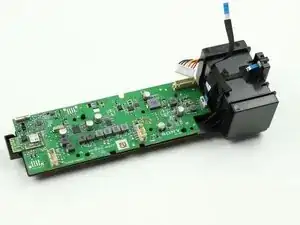

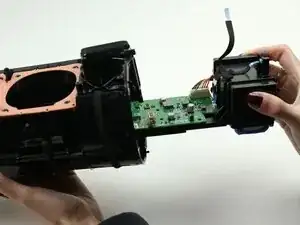

Выньте материнскую плату.
Материнская плата должна легко извлекаться, не прикладывайте чрезмерную силу на этом этапе.
Шаг 19

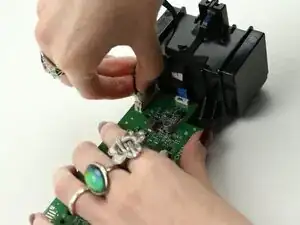

Отключите штекер кабеля аккумулятора в правом верхнем углу материнской платы.
Потяните за белый конец разъёма, чтобы отключить аккумулятор.
Шаг 20

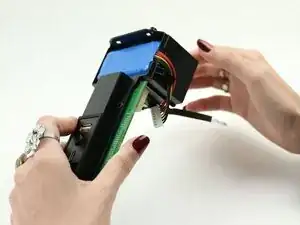

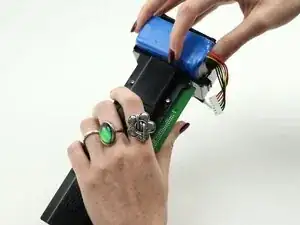

Переверните блок материнской платы с аккумулятором вверх дном.
Используйте руки, чтобы приподнять аккумулятор и вынуть его из корпуса.
Установите новый аккумулятор.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
