Замена материнской платы Sony SRS-XE200
Sony SRS-XE200 — популярная портативная Bluetooth-колонка, обеспечивающая высококачественное звучание при компактном дизайне. Однако, как и любое электронное устройство, она может нуждаться в ремонте. Одной из распространённых проблем является неисправность материнской платы. Материнская плата — это критически важный компонент, управляющий функциями колонки, включая обработку аудиосигнала и управление питанием. Если материнская плата повреждена или вышла из строя, колонка может работать некорректно или не включаться вовсе. В таких случаях может потребоваться замена материнской платы.
Шаг 1
Отделите внешнюю крышку колонки от корпуса с помощью лопатки.
При отсоединении крышки может раздаваться щелкающий звук.
Шаг 2
Отделите резиновую заглушку от корпуса колонки с помощью лопатки.
Шаг 3
Открутите восемь винтов размером 1 мм, крепящих корпус материнской платы к корпусу колонки, с помощью крестовой отвёртки #1.
Открутите четыре винта размером 0,8 мм, крепящих корпус материнской платы к корпусу колонки, с помощью крестовой отвёртки #1.
Шаг 4
Отключите цветные провода от материнской платы, чтобы отделить сборку динамика.
Шаг 5
Открутите пять винтов размером 1 мм, крепящих материнскую плату к корпусу, с помощью крестовой отвёртки #1.

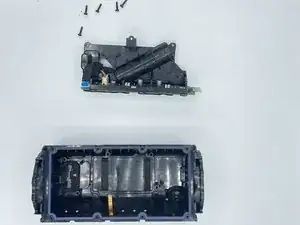

Отделите материнскую плату от корпуса.
Шаг 6

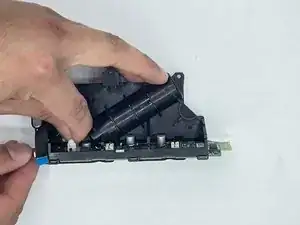

Отсоедините шлейф, соединяющий разъём зарядки с материнской платой.
Шаг 7

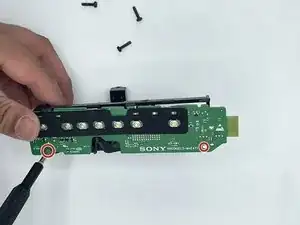

Открутите два винта размером 0,8 мм, крепящих материнскую плату к отсеку корпуса, с помощью крестовой отвёртки #1.

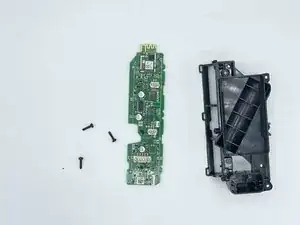

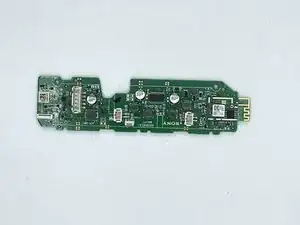

Отделите материнскую плату от отсека корпуса.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
