Замена материнской платы X-street Lamborghini Murcielago LP670-4 SV
Материнская плата управляет всеми действиями радиоуправляемой модели: рулевым управлением, ускорением и связью с пультом. Неисправная материнская плата приведёт к множественным сбоям и невосприимчивости всех связанных систем.
Шаг 1
Открутите два винта Phillips #00 длиной 2,5 мм в середине корпуса автомобиля.
Отстегните два защёлкивающихся зажима, чтобы снять крышку батарейного отсека.
Шаг 2
Отсоедините батарею, нажав на защёлку.
Шаг 3
Открутите по два винта Phillips #00 длиной 2,5 мм с каждой стороны.
Шаг 4
Снимите накладки порогов с обеих сторон автомобиля.
Шаг 5
Поднимите и снимите обе боковые накладки порогов.
Шаг 6
Открутите два винта Phillips #00 длиной 2,5 мм на передней накладке корпуса.
Шаг 7
Поднимите переднюю часть нижней панели и вытяните её из основной нижней панели корпуса.
Шаг 8
Открутите оставшиеся семь винтов Phillips #00 длиной 9 мм на нижней панели корпуса.
На втором изображении показан крупный план трёх задних винтов.
Шаг 9
Поднимите основную нижнюю панель от корпуса автомобиля.
Поднимите кузов, чтобы открыть проводку и оборудование, расположенные под ним.
Шаг 10
Удалите отражающую наклейку с верхней части кузова.
Шаг 11
Отсоедините электрический разъём.
Шаг 12
Отпаять все провода, подключённые к материнской плате.
На этом этапе необходимо тщательно отслеживать расположение проводов.
Мы рекомендуем прикрепить к каждому проводу ленту и пронумеровать или обозначить её буквой в соответствии с маркировкой на материнской плате.
Шаг 13

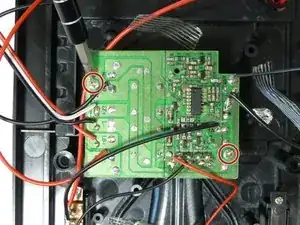

Открутите два винта Phillips #000 длиной 1,6 мм, крепящие материнскую плату к нижней части корпуса автомобиля.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
