Разборка TomTom Go Blue and Me
TomTom Go Blue&Me специально разработан для определённых моделей Fiat, Alfa Romeo, Lancia, Jeep и Chrysler. Эта модель является по сути TomTom с "кастомизированным" экраном загрузки, показывающим бренд автомобиля, к которому она подключена. Пьедестал/подставка, соединяющий его с автомобилем, служит только источником питания. Для передачи данных используется Bluetooth.
Шаг 1

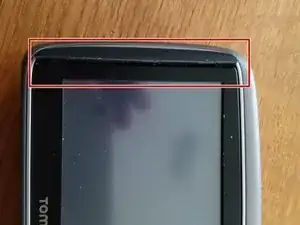

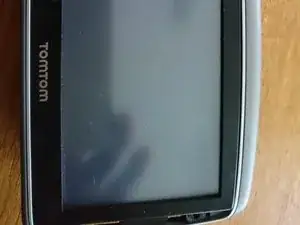

Используйте плоскую отвертку или пластиковую лопатку, чтобы снять рамки по бокам экрана.
Теперь видны торцевые винты.
Шаг 2
Когда винты вынуты, экран отделяется от задней части корпуса.
Экран всё ещё соединён с помощью плоского кабеля и силового кабеля.
Силовой кабель следует вынимать первым.

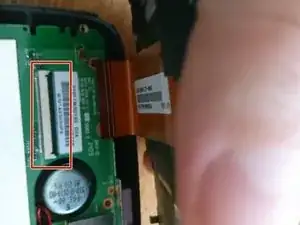

Плоский кабель можно отключить, поднимая черную часть разъёма.
Шаг 3

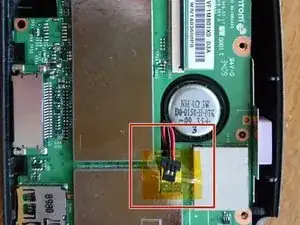

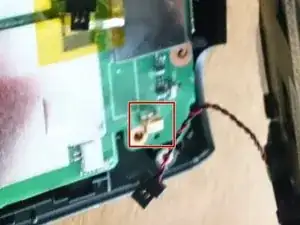

Теперь основная плата должна быть отключена от батареи
и от динамика.
Шаг 4

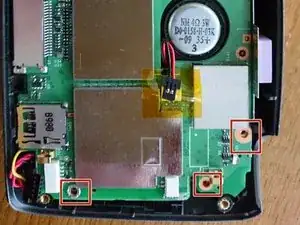

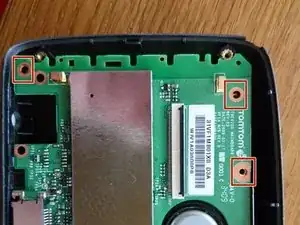

Теперь вы можете открутить основную плату.
Шаг 5

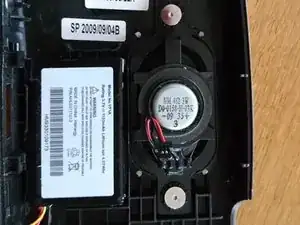

Когда вы поднимете основную плату, у вас будет доступ к батарее и динамику.
Батарея приклеена. Вам нужно её подогреть, чтобы извлечь.
Шаг 6

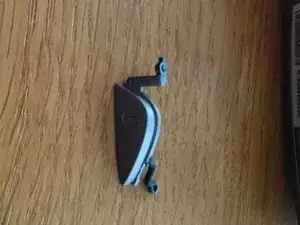

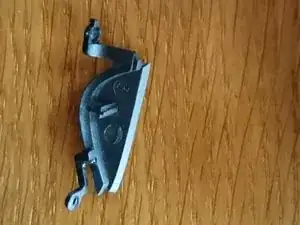

Этот маленький кусочек пластика был моей причиной для разбора устройства. Длинная ножка была сломана. Я склеил её супер клеем и вставил обратно. Похоже, это пока что осуществимо.
Обратите внимание на сломанные части в отверстиях на концах ножек: вы не сможете извлечь это, не сломав! Будьте осторожны!
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
