Замена материнской платы Skullcandy Air Raid

Начиная с углов, осторожно снимите резиновую крышку с устройства.

С помощью шестигранной отвертки T-6 отвинтите четыре шестигранных винта #6 длиной 10 мм на правой стороне устройства.

Снимите ручку с устройства.

Отвинтите два винта на левой стороне устройства с помощью крестообразной отвертки Phillips #00.

Один винт Phillips 5 мм.

Один винт Phillips 8 мм.

Осторожно оттяните боковые части лицевой панели от устройства.

Поднимите лицевую панель вверх, чтобы снять её с устройства.

С помощью крестообразной отвертки #000 отвинтите четыре винта Phillips 8 мм в каждом углу обеих колонок (всего восемь винтов Phillips 8 мм).

С помощью пластикового инструмента для вскрытия подденьте по краям динамика, чтобы ослабить клейкое соединение с лицевой панелью.

Если не удаётся ослабить клеевое соединение пластиковым инструментом, используйте тепловую пушку для облегчения удаления.

Поднимите динамик и выньте его из устройства.

Учтите наличие соединения ленточным кабелем.

При сборке убедитесь в правильной ориентации штекера кабеля.

Крепко потяните за конец ленточного кабеля, чтобы отключить динамик от материнской платы.

С помощью прецизионной крестообразной отвертки Phillips #00 отвинтите два винта 6 мм в середине панели, над и под кнопками громкости.

Поднимите панель с кнопками.

С помощью прецизионной крестообразной отвертки Phillips #00 отвинтите два винта 6 мм на материнской плате кнопок.

С помощью пластикового инструмента для вскрытия подденьте материнскую плату кнопок, чтобы отсоединить её от устройства.

Материнская плата кнопок подключена к ленточному кабелю внутри устройства.

Оттяните чёрное крепление ленточного шнура от материнской платы.

Тяните за кабель до тех пор, пока он не выйдет с задней стороны материнской платы.

Чёрное крепление является частью разъёма, а не синего ленточного кабеля, поэтому оно не отсоединяется от материнской платы.

С помощью прецизионной крестообразной отвертки Phillips #00 отвинтите два винта 8 мм.

Снимите заднюю панель.

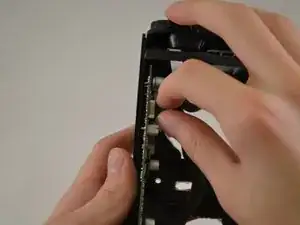

Оттяните чёрную часть разъёма ленточного кабеля USB от материнской платы.

Вытяните ленточный кабель из разъёма.

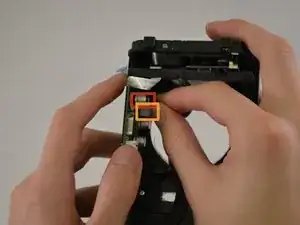

Оттяните кабель питания USB от материнской платы, чтобы отключить его.

Оттяните кабель питания аккумулятора от материнской платы, чтобы отключить его.

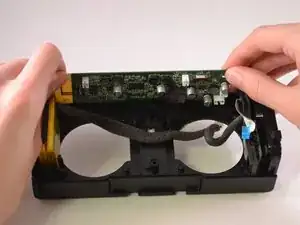

Поднимите материнскую плату, придерживая с обеих сторон.
