Замена дополнительной платы Sirius S50-EX1
Основная часть работы в этом руководстве — снятие передней панели. Sirius приложила серьёзные усилия, чтобы она никогда не снималась.
Дополнительная плата может повредиться при частом использовании, так как через подключённый разъём для наушников передаются напряжения. Её относительно просто и быстро снять.
Шаг 1
Осторожно подденьте крышки динамиков за их боковые стороны, потянув вверх за четыре угловых стойки, удерживающие крышку на месте.
Шаг 2
Снимите восемь винтов длиной 11 мм крестовой отвёрткой Phillips #1.
Шаг 3
Поверните устройство задней панелью к себе.
Удалите два винта длиной 11 мм крестовой отвёрткой Phillips #1.
Отсоедините подставку от устройства.
Шаг 4
Снимите два винта длиной 9 мм крестовой отвёрткой Phillips #1.
Винты будут немного утоплены в рамке.
Шаг 5
Поверните устройство так, чтобы была видна передняя панель.
Снимите ручку канала, резко потянув её вверх.
Снимите S50, потянув его вверх и оторвав от монтажных штырей.
Передняя панель теперь съёмная, но имеет достаточно сильный клей, поэтому для поддёма потребуется дополнительное усилие.
Используйте инструмент iFixit для вскрытия, чтобы подтянуть обе стороны панели динамика. Они должны легко отойти. Потяните за центр крепко, чтобы разорвать клей.
Шаг 6
После освобождения лицевой панели она всё ещё будет удерживаться пятью соединительными элементами.
Отсоедините три провода из связки кабелей.
Отсоедините разъём ленточного кабеля.
Отсоедините силовой кабель.
Точки соединения хрупкие. Чтобы не повредить устройство, используйте обе руки и крепко отсоединяйте каждый разъём без раскачивания.
Шаг 7

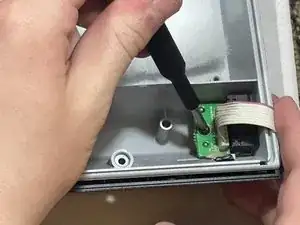

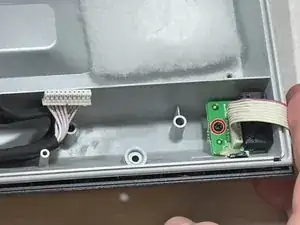

Снимите один винт длиной 8 мм крестовой отвёрткой Phillips #00.

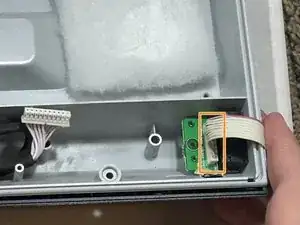

Отсоедините разъём связанного кабеля от платы.
Заключение
Для обратной сборки выполните эти шаги в обратном порядке.
