Замена аккумулятора в колонке Sol Republic Punk
Перед нами Bluetooth-колонка Sol Republic Punk, которая перестала держать заряд. Неудивительно, учитывая, что аккумулятору уже девять лет, что он перестал заряжаться :-). На самом деле, по словам владельца, колонка работала отлично и за ней хорошо ухаживали. Состояние устройства на высоте для своего возраста, и она даже хранилась в оригинальной коробке.
Колонку легко разобрать — для этого не требуются особые навыки или специальные инструменты.
Шаг 1

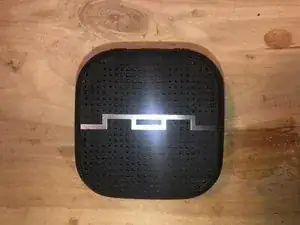

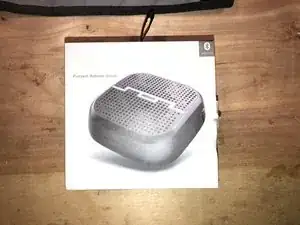

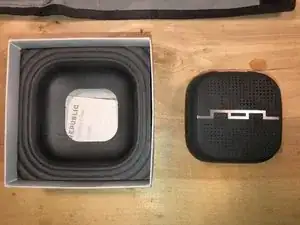

Колонка Sol Republic Punk в оригинальной коробке. Приятно видеть.
Оригинальная инструкция тоже сохранилась.

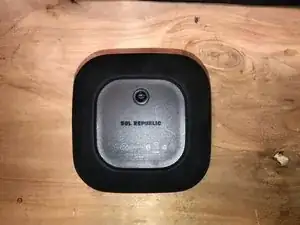

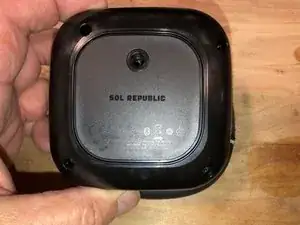

Переверните колонку Punk
Шаг 2

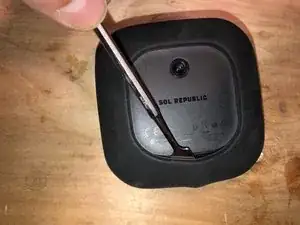

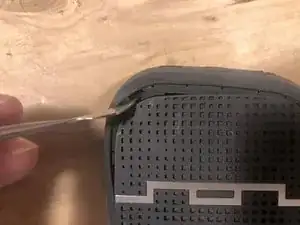

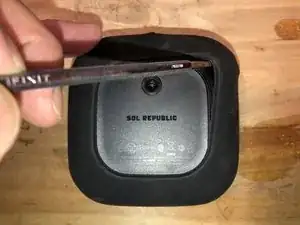

Сначала необходимо ослабить резиновую прокладку, которая защищает колонку Punk от пыли и влаги (в определённой степени). Используйте лопатку или аналогичный инструмент,
проведя ею по всему периметру между корпусом Punk и прокладкой.
Как только прокладка ослабнет и перестанет держаться на клеевом слое, начните аккуратно снимать её с корпуса Punk.
Прокладка полностью ещё не снимется. Она по-прежнему соединена с корпусом Punk через переднюю решетку динамика.
Шаг 3
Резиновая прокладка полностью вывернута и теперь крепится только к решетке динамика на передней части корпуса Punk.
Решётка динамика фиксируется четырьмя (4) фиксирующими выступами в корпусе. Имеется четыре выемки — по одной на каждом углу корпуса.

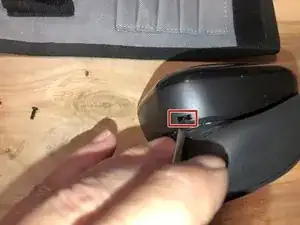

Вставьте лопатку или аналогичный инструмент в выемку. Небольшое нажатие внутрь позволит отсоединить решётку.
Как только все четыре фиксатора будут отпущены, решётка и резиновая прокладка легко снимутся.
Шаг 4
Это показывает, как решётка фиксирует резиновую прокладку. Фиксирующий выступ решётки проходит через отверстие в прокладке, а затем в корпусе Punk.
Передняя решётка и прокладка сняты, теперь слоты для фиксирующих выступов полностью видны.

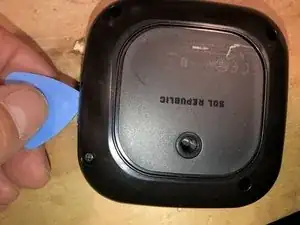

После снятия прокладки и решётки вставьте инструмент для вскрытия (например, медиатор) между двумя половинками корпуса Punk. Между половинками корпуса нанесён клей, поэтому может потребоваться небольшое усилие и покачивающие движения.
Шаг 5

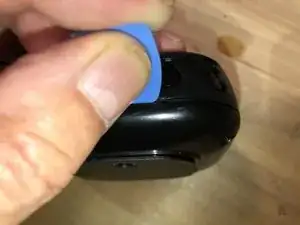

Убедитесь, что инструмент для вскрытия чуть больше по толщине, чем линия разъёма. Чем тоньше инструмент, тем проще им пользоваться.

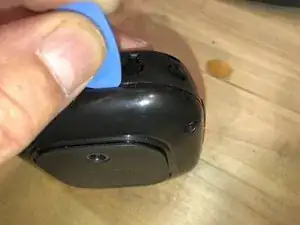

Проведите инструментом вдоль всей линии разъёма вокруг корпуса Punk.

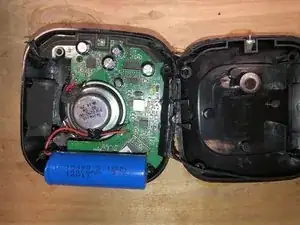

Верхняя и нижняя половины корпуса разделятся, как только инструмент освободит весь клеевой слой.
Шаг 6

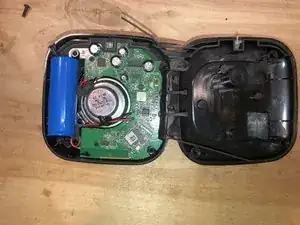

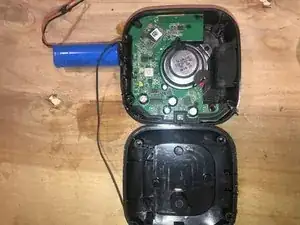

Аккумулятор — 18490 Li-ion, 5,18 Вт·ч, 1400 мА·ч, 3,7 В

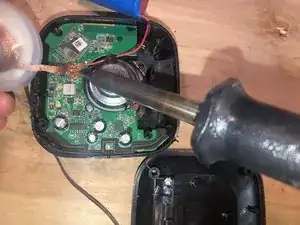

Просто отпаяйте провода аккумулятора
и извлеките аккумулятор для замены.
Шаг 7

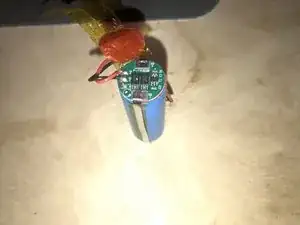

Здесь изображён аккумулятор с удалённым защитным кожухом. Плата управления аккумулятором хорошо видна и должна быть перенесена на новый аккумулятор, если, конечно, не удастся найти оригинальную замену для Punk.
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
