Замена платы USB Skullcandy Air Raid

Начиная с углов, аккуратно снимите резиновую накладку с устройства.

С помощью шестигранной отвёртки T-6 открутите четыре винта #6 длиной 10 мм на правой стороне устройства.

Снимите ручку с устройства.

Открутите два винта на левой стороне устройства, используя крестообразную отвёртку Phillips #00.

Один винт Phillips 5 мм.

Один винт Phillips 8 мм.

Осторожно разведите стороны передней панели наружу от корпуса устройства.

Поднимите переднюю панель вверх, чтобы снять её с устройства.

Используя крестообразную отвёртку #000, открутите по четыре винта Phillips 8 мм в каждом углу обеих колонок (всего восемь винтов Phillips 8 мм).

С помощью пластиковой лопатки подденьте по краям динамика, чтобы ослабить клеевое соединение с передней панелью.

Если не удаётся ослабить клей пластиковой лопаткой, используйте тепловую пушку для облегчения демонтажа.

Поднимите динамик и извлеките его из устройства.

Учтите наличие соединения лентовым кабелем.

При сборке убедитесь в правильной ориентации разъёма кабеля.

Рывком потяните за конец лентового кабеля, чтобы отсоединить динамик от материнской платы.

Используя прецизионную крестообразную отвёртку Phillips #00, открутите два винта 6 мм в середине панели, над и под кнопками регулировки громкости.

Поднимите панель с кнопками.

Используя прецизионную крестообразную отвёртку Phillips #00, открутите два винта 6 мм с платы кнопок.

С помощью пластиковой лопатки подденьте плату кнопок, чтобы отсоединить её от устройства.

Плата кнопок соединена лентовым кабелем внутри устройства.

Оттяните чёрный фикcатор лентового шнура от материнской платы.

Потяните за кабель, пока он не отойдёт от задней части материнской платы.

Чёрный фиксатор является частью разъёма, а не синего лентового кабеля, поэтому он не отсоединяется от материнской платы.

Используя прецизионную крестообразную отвёртку Phillips #00, открутите два винта 8 мм.

Снимите заднюю панель.

В месте соединения синего и белого лентового кабеля с материнской платой поднимите вверх чёрную часть разъёма лентового кабеля.

Оттяните лентовый кабель от материнской платы.

Потяните за серо-белый лентовый кабель, пока он не отсоединится от материнской платы.

Используя прецизионную крестообразную отвёртку Phillips #00, открутите два винта 6 мм из левого разделителя между основной нишей и материнской платой USB.

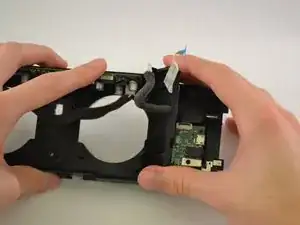

Выньте панель USB/переключателя питания.

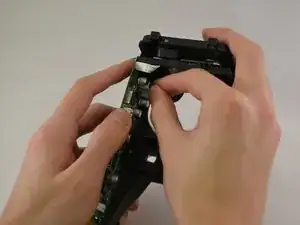

Выньте левый разделитель.

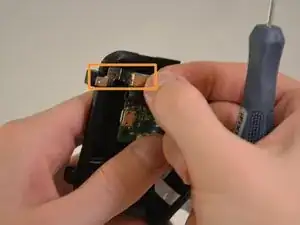

При сборке поднимите правую сторону материнской платы, чтобы сдвинуть левый разделитель на место.

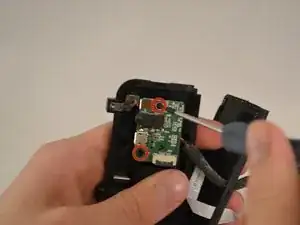

Используя прецизионную крестообразную отвёртку Phillips #00, открутите два винта Phillips 5 мм с материнской платы USB.

Снимите металлическую скобу.
