Замена батареи Skullcandy Air Raid

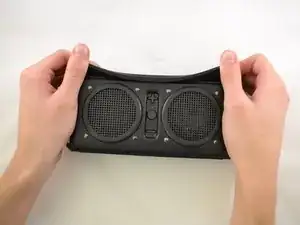

Начиная с углов, осторожно снимите резиновую крышку с устройства.

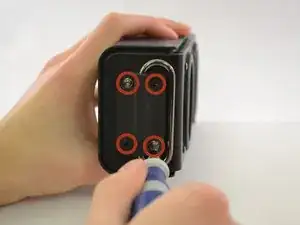

Используя шестигранную отвертку T-6, отверните четыре шестигранных винта #6 длиной 10 мм на правой стороне устройства.

Снимите ручку с устройства.

Отверните два винта на левой стороне устройства с помощью крестообразной отвертки Phillips #00.

Один крестовой винт Phillips, 5 мм.

Один крестовой винт Phillips, 8 мм.

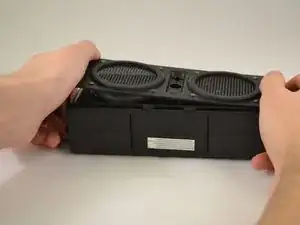

Осторожно оттяните стороны передней панели наружу от устройства.

Поднимите переднюю панель вверх, чтобы снять её с устройства.

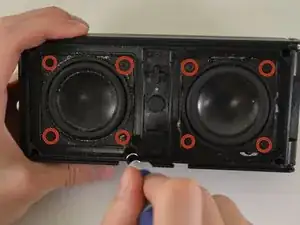

Используя крестовую отвертку #000, отверните четыре крестовых винта 8 мм в каждом углу обеих динамических головок (всего восемь винтов 8 мм).

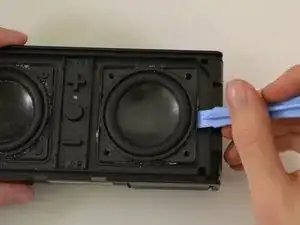

Используя пластиковый монтажный инструмент, подденьте по краям динамика, чтобы ослабить клейкое соединение с передней панелью.

Если не удаётся ослабить клеевое соединение с помощью пластиковой лопатки, используйте термофен для помощи при снятии.

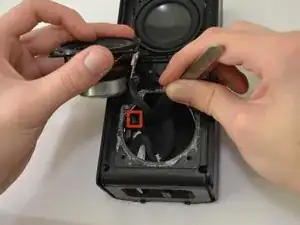

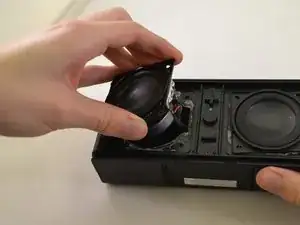

Поднимите динамик и извлеките его из устройства.

Учтите наличие соединения с ленточным кабелем.

При сборке убедитесь в правильной ориентации штекера кабеля.

Сильно потяните за конец ленточного кабеля, чтобы отсоединить динамик от материнской платы.

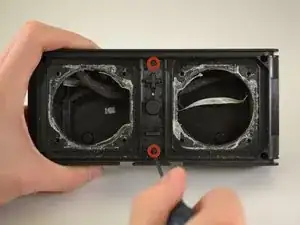

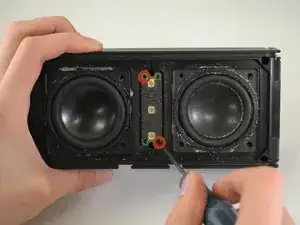

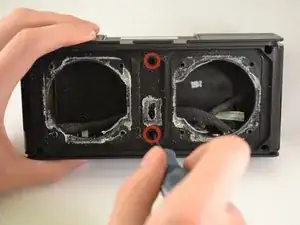

Используя прецизионную крестовую отвертку Phillips #00, отверните два винта 6 мм посередине панели, над и под кнопками регулировки громкости.

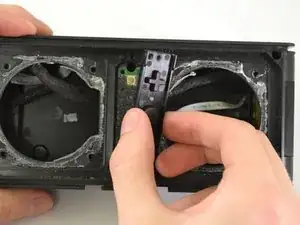

Поднимите панель с кнопками.

Используя прецизионную крестовую отвертку Phillips #00, отверните два винта 6 мм с платы кнопок.

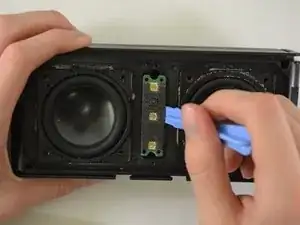

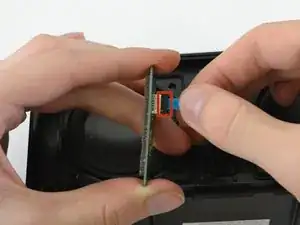

Используя пластиковый монтажный инструмент, подденьте плату кнопок, чтобы отделить её от устройства.

Плата кнопок подключена внутри устройства через ленточный кабель.

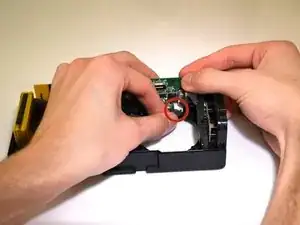

Оттяните чёрный фиксатор ленточного кабеля от материнской платы.

Тяните за кабель, пока он не выйдет с задней стороны материнской платы.

Чёрный фиксатор является частью разъёма, а не синего ленточного кабеля, поэтому он не отсоединяется от материнской платы.

Используя прецизионную крестовую отвертку Phillips #00, отверните два винта 8 мм.

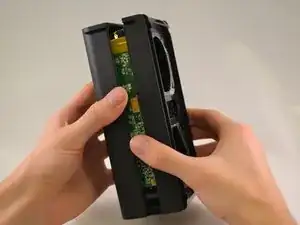

Снимите заднюю панель.

Потяните за ленточный кабель, соединяющий батарею с материнской платой, пока разъём не освободится.

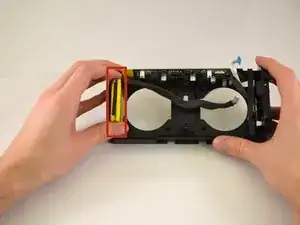

Выньте батарею, потянув её прямо до полного извлечения из устройства.

Если не удаётся ослабить клеевое соединение, используйте термофен для помощи при извлечении.

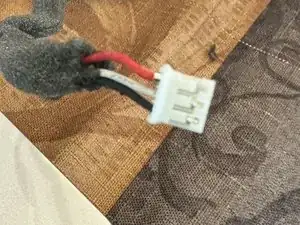

Батарея имеет 3 провода — средний белый провод предназначен для предотвращения перегрева, поэтому ищите замену батареи с тремя проводами.

Если Вам не удаётся найти официальную замену батареи, выполните два следующих шага для советов по альтернативным заменам.

Фактически это 2 × 1000 мА·ч, 3.7 В батареи. Общая ёмкость — 2000 мА·ч, или 7.4 Вт·ч. Ограничивающим фактором является отделение батареи, поэтому замена должна иметь глубину 10 мм, длину 54 мм и ширину 34 мм.

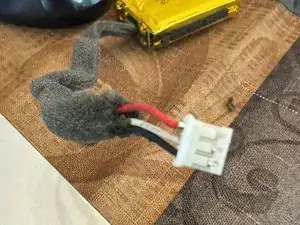

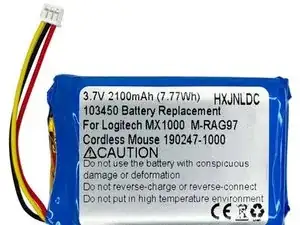

Если у Вас есть подобранная запасная батарея, Вы можете переставить и перенуммировать провода, чтобы они соответствовали оригинальному разъёму. На фото показан пример замены. Для этой батареи потребуется отрезать и впаять 3 выводов от старой батареи.
