Замена светодиодов Sol Republic Deck

Электроника

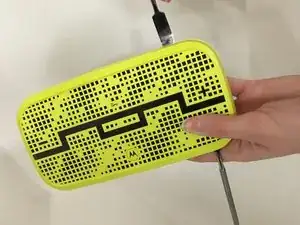

Данное руководство предназначено для Motorola X Sol Republic Deck и описывает, как заменить светодиоды, которые формируют рисунок на верхней панели и светятся разными цветами. Это индикаторный свет. Он позволяет Sol Republic Deck сигнализировать о входящем вызове, при поиске или подключении к устройству, а также о текущем уровне заряда батареи. Вам, вероятно, потребуется заменить светодиоды, когда они полностью перестанут включаться.

Предупреждение: Обращаясь с внутренностями этого устройства, убедитесь, что оно полностью выключено. Удаление ZIF-разъема должно проводиться ТОЛЬКО при полном выключении устройства.

Шаг 1

При работе с электроникой важно выбирать инструменты, безопасные для ESD, чтобы избежать случайного повреждения устройства. Следует использовать обычную черную нейлоновую лопатку или пластиковый открывающий инструмент, когда это возможно.

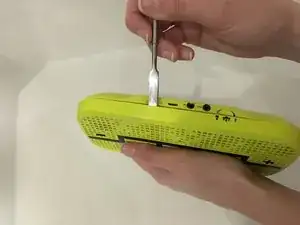

Вставьте кончик пластикового открывающего инструмента или лопатки в центральную канавку вдоль края устройства.

Вставьте другой открывающий инструмент в канавку, чтобы удерживать переднюю панель, пока вы разделяете обе панели со всех сторон. При необходимости используйте несколько открывающих инструментов, чтобы удерживать панели раздельно.
