Замена передней панели Sirius S50-EX1

Электроника

Это начало любых работ с Sirius S50-EX1. На него нанесено раздражающее количество клея, чтобы удерживать панель на месте, поэтому нужно быть осторожным, чтобы старый пластик не сломался при снятии.

Шаг 1

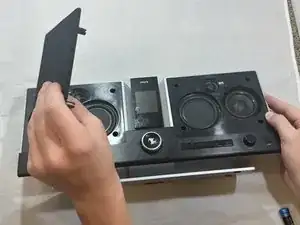

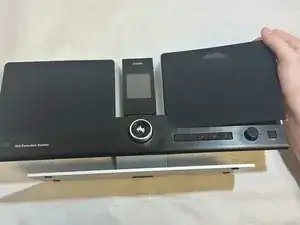

Осторожно подденьте крышки динамиков с боков, поднимая четыре угловые опоры, которые удерживают крышку на месте.

Шаг 2

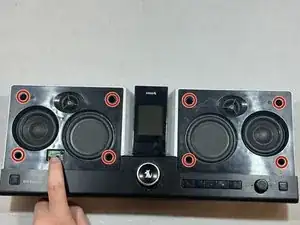

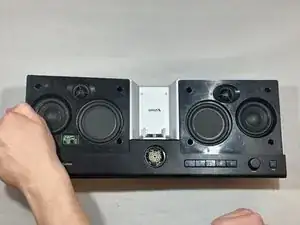

Удалите восемь винтов по 11 мм с передней панели с помощью отвертки Phillips #1.

Шаг 3

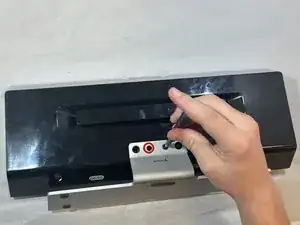

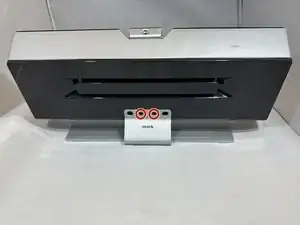

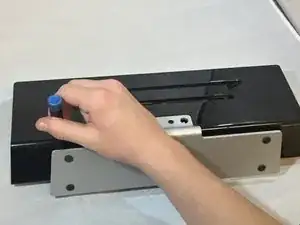

Поверните устройство так, чтобы его задняя сторона была обращена к вам.

Удалите два винта по 11 мм с помощью отвертки Phillips #1.

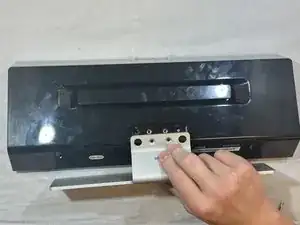

Отделите подставку от устройства.

Шаг 4

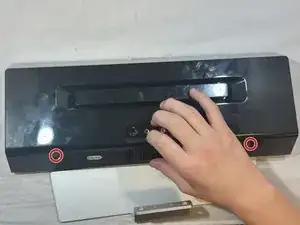

Удалите два винта по 9 мм с помощью отвертки Phillips #1.

Винты будут слегка утоплены в раму.

Шаг 5

Поверните устройство так, чтобы его передняя часть была видна.

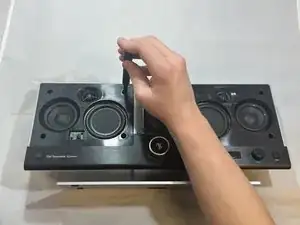

Снимите регулятор канала, крепко тянув его вверх.

Снимите S50, приподняв его и сняв с соединительных опор.

Передняя панель теперь снимается, но имеет довольно сильный клей, поэтому потребуется дополнительная сила, чтобы открыть её.

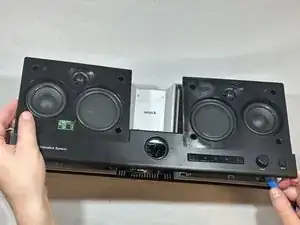

Используйте инструмент для открытия iFixit, чтобы приподнять обе стороны панели динамика. Они должны подняться легко. Тяните крепко за центр, чтобы разрушить клей.

Шаг 6

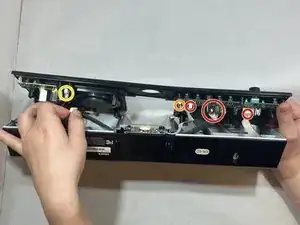

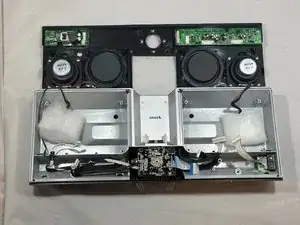

Как только лицевая панель освободится, она все еще будет удерживаться на месте пятью соединительными частями.

Удалите три провода свитого кабеля.

Удалите разъем лентного каб
