Замена дочерней платы боковых кнопок Sirius S50-EX1

Осторожно отожмите кожухи динамиков с боков, поднимая за четыре угловых стойки, которые удерживают крышку на месте.

Удалите восемь винтов длиной 11 мм с передней панели, используя отвертку Phillips #1.

Поверните устройство так, чтобы его задняя часть была обращена к вам.

Удалите два винта длиной 11 мм с помощью отвертки Phillips #1.

Отсоедините подставку от устройства.

Удалите два винта длиной 9 мм с помощью отвертки Phillips #1.

Винты будут частично утоплены в рамке.

Поверните устройство так, чтобы была видна его передняя часть.

Снимите регулятор канала, сильно потянув регулятор вверх.

Снимите S50, потянув её вверх и сдвинув с удерживающих штырей.

Передняя панель теперь съёмная, но имеет довольно сильный клей, поэтому для её отрыва потребуется дополнительное усилие.

Используйте инструмент для вскрытия iFixit, чтобы поддеть обе стороны панели динамиков. Они должны подняться легко. Потяните крепко за центр, чтобы разорвать клей.

После освобождения лицевой панели она будет всё ещё удерживаться пятью соединительными элементами.

Отсоедините три провода в пучке.

Отсоедините разъём ленточного кабеля.

Отсоедините кабель питания.

Контактные точки деликатны. Чтобы не повредить устройство, используйте обе руки и прочно отсоединяйте каждый разъём без раскачивания.

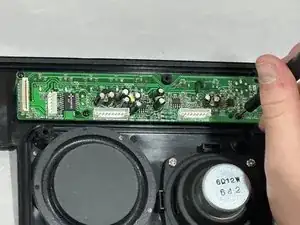

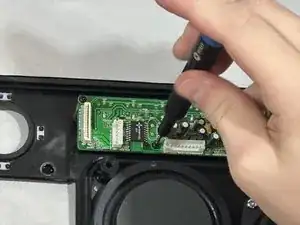

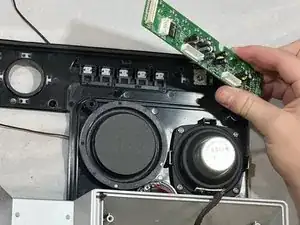

Удалите четыре винта с дочерней платы, используя отвертку Phillips #00.

Два винта имеют длину 8 мм, и два — 4 мм.
