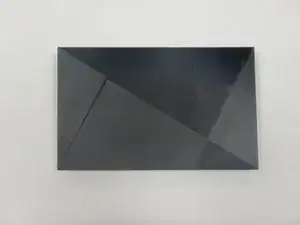

Замена материнской платы Nvidia Shield Pro Android TV
В данном руководстве показано, как заменить материнскую плату в Nvidia Shield Pro Android TV. Эта замена не занимает много времени, но связана с несколькими мелкими компонентами, что может сделать разборку умеренно сложной.
Шаг 1

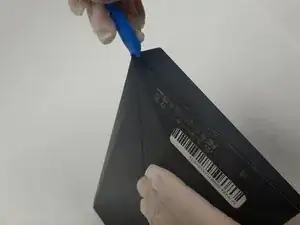

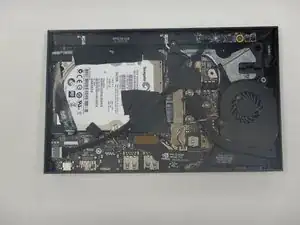

Используйте пластиковый инструмент для открытия, чтобы приподнять переднюю панель.
Шаг 2

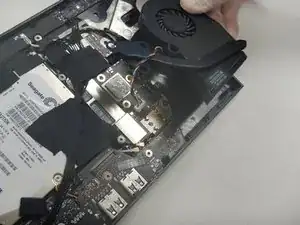

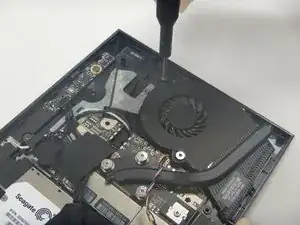

Используйте отвертку Torx TR6, чтобы удалить пять винтов длиной 6 мм, крепящих вентилятор.
Отключите блок питания, подключенный к вентилятору.
Шаг 3

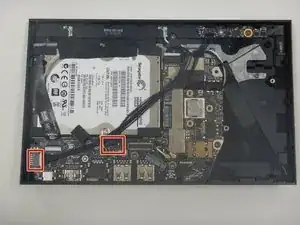

Отключите два черных кабельных пучка, которые проходят над материнской платой.
Шаг 4

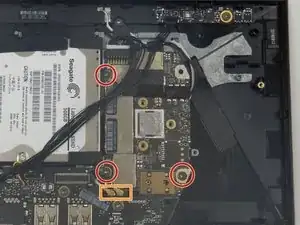

Используйте отвертку Torx TR6, чтобы удалить три винта длиной 5 мм, крепящих материнскую плату.

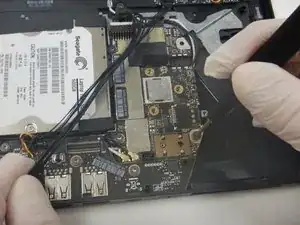

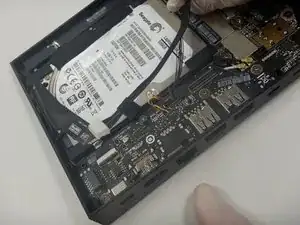

Отсоедините черные и белые коаксиальные кабели от материнской платы.

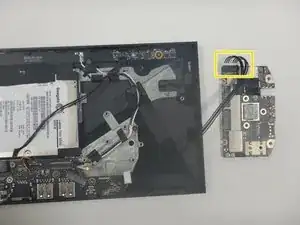

Поднимите материнскую плату из устройства и отключите черный кабельный пучок.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
