Замена материнской платы JBL Live 660NC
На наушниках JBL Live 660NC (также известных как JBL Live 660 NC или JBL Live 660NCBT) может потребоваться замена материнской платы, если вы пытались починить их аккумулятор, динамики или порт зарядки. В этом руководстве показано, как правильно заменить материнскую плату в случае короткого замыкания на плате, окончания срока службы или ненадлежащего обращения. Всегда будьте осторожны при выполнении любого шага этого руководства, так как материнская плата является хрупкой частью любого электронного устройства.
Перед продолжением ознакомьтесь с этим руководством по безопасной выпайке компонентов.
Шаг 1
Аккумулятор находится в левом чашке наушника. Все шаги этого руководства должны выполняться на левом наушнике.
Используйте лопатку или пластиковый инструмент для поддевания, чтобы отогнуть окантовку вокруг пластины JBL.
Аккуратно проведите инструментом по краям, чтобы ослабить защёлки.
Снимите окантовку.
Шаг 2
Отверткой Phillips #00 удалите три винта длиной 5 мм.
Шаг 3
Используйте отвертку Tri-point Y0, чтобы удалить два винта 5 мм у основания оголовья, где оно соединяется с чашкой наушника.
Шаг 4
Используйте нейлоновую лопатку или пластиковый инструмент, чтобы поддеть крышку чашки наушника.
Аккуратно проведите инструментом по краям, чтобы ослабить защёлки, удерживающие крышку на месте.
Снимите крышку.
Не тяните крышку резко. Крышка всё ещё соединена с наушниками кабелем аккумулятора.
Избегайте использования металлических инструментов рядом с аккумулятором и другими внутренними компонентами Прокалывание или замыкание аккумулятора может привести к возгоранию или травме. Используйте пластиковый или нейлоновый инструмент для вскрытия.
Шаг 5
Используйте лопатку, чтобы оттолкнуть разъём с маркировкой BAT из гнезда на материнской плате и отключить кабель аккумулятора.
Не тяните за провода — это может повредить разъём и устройство.
Шаг 6
Используйте наконечник лопатки, чтобы отодвинуть пластиковую фиксирующую защёлку от гнезда с маркировкой TH — она должна сдвинуться примерно на 1–2 мм.
Аккуратно выньте штекер кабеля из гнезда на плате.
Избегайте натяжения проводов, не скручивайте и не сгибайте их.
Шаг 7
Извлеките аккумулятор из внутренней крышки.
Если аккумулятор кажется вздутым, не пытайтесь его удалять. Ознакомьтесь с руководством «Что делать с вздутым аккумулятором» для дополнительной информации и инструкций.
Шаг 8

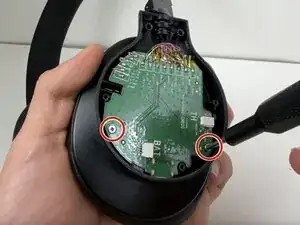

Отверткой Phillips #00 удалите два винта длиной 5 мм.
Шаг 9

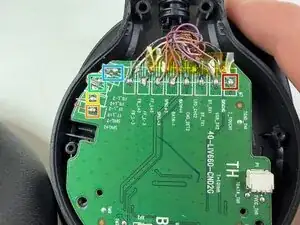

Сделайте чёткое фото подключений проводов перед выпайкой. Это поможет вам запомнить, какой провод куда принадлежит при установке новой материнской платы.
Золото и синий провод
Золотой провод
Мандариновый провод
Красный провод
Синий провод
Чёрный провод
Розовый провод
Шаг 10
Сделайте чёткое фото подключений проводов перед выпайкой. Это поможет вам запомнить, какой провод куда принадлежит при установке новой материнской платы.
Медный провод
Красный провод
Золотой провод
Белый провод
Чёрный провод
Шаг 11

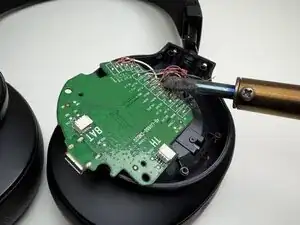

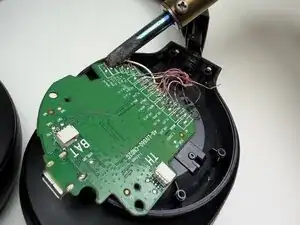

Используйте паяльник, чтобы аккуратно выпаять и удалить каждый провод с материнской платы.
Если вы не знакомы с выпайкой, обратитесь к руководству Как паять и выпаивать соединения для получения инструкций.
Паяльник сильно нагревается. Обращайтесь с ним осторожно, чтобы избежать ожогов или повреждения компонентов.
Шаг 12

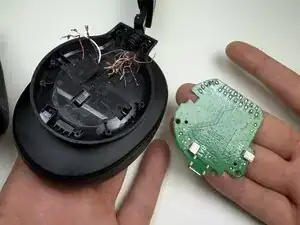

Извлеките материнскую плату из наушников.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
