Замена светодиодов и преломителя JBL Tune 510BT

Электроника

Перед использованием этого руководства ознакомьтесь с разделом по диагностике наушников JBL Tune 510BT для простых решений этой проблемы. Если ни одно из этих простых решений не помогло, проконсультируйтесь с данным руководством, чтобы отремонтировать ваши наушники.

Данное руководство предназначено для помощи в замене поврежденных светодиодов на ваших наушниках JBL Tune 510BT. Если вы заметили, что индикаторный свет на ваших наушниках не включается или цвета потускнели, это руководство предоставит пошаговые инструкции, чтобы помочь вам восстановить наушники в оптимальное состояние.

Светодиод на наушниках весьма полезен для их использования. Он позволяет пользователю узнать, включены ли наушники, нуждаются ли они в зарядке и понять, находятся ли наушники в режиме сопряжения. Без полностью функционирующих светодиодов пользователю может быть чрезвычайно сложно использовать наушники.

Шаг 1

Убедительно схватите амбушюр и потяните от центра, пока край амбушюра не освободится.

Тяните амбушюр к центру наушников, пока он не освободится.

Шаг 2

Удалите три винта размером 3 мм с помощью отвертки JIS #00.

Шаг 3

Осторожно снимите лицевую панель, поднимая её крепко.

Избегайте резких движений, так как существует один тонкий провод, соединяющий лицевую панель с внутренними компонентами.

Если ремонт производится для правого драйвера, будьте внимательны к зарядному разъему, так как у лицевой панели есть вырез для него. Поднимите противоположный конец и выведите разъем наружу.

Чтобы полностью отсоединить лицевую панель, отпаяйте провода от соединений на материнской плате.

Шаг 4

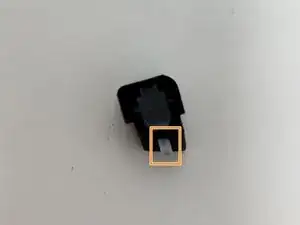

Здесь вы обычно найдете резиновый корпус.

Если резиновый корпус смещен, что довольно часто встречается, просто установите его обратно в правильной ориентации, убедившись, что указанный элемент проходит через отверстие к наружной части наушников.

Шаг 5

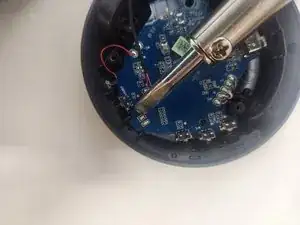

Разогрейте маленькие участки припоя, где находятся две светодиодные полосы на печатной плате, с помощью паяльника.

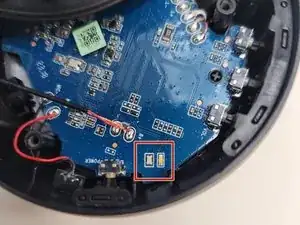

Желтая полоса - это белый светодиод, а белая полоса - это красный и синий светодиоды. Обратите внимание на их ориентацию и позиции.

Прип
