Замена кнопки питания JBL Tune 510BT
Прежде чем использовать это руководство, ознакомьтесь со страницей устранения неполадок наушников JBL Tune 510BT для простых решений данной проблемы. Если ни одно из этих простых решений не помогло, обратитесь к этому руководству для ремонта наушников.
Это руководство предназначено для замены поврежденной или окисленной кнопки питания на наушниках JBL Tune 510BT. Если вы заметили, что кнопка питания на ваших наушниках не реагирует или не нажимается, это руководство предоставит пошаговые инструкции по восстановлению наушников в оптимальное состояние.
Кнопка питания на наушниках является ключевой для их использования. Она позволяет пользователю включать наушники и соединять их с устройством. Без полностью функционирующей кнопки питания может быть крайне трудно, а иногда и невозможно, использовать наушники.
Шаг 1

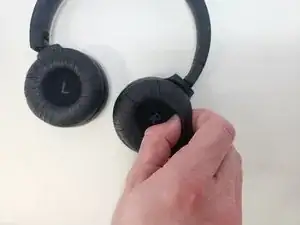

Надежно удерживайте ушную вкладыш и потяните его в сторону от центра, пока край ушной вкладыша не отсоединится.

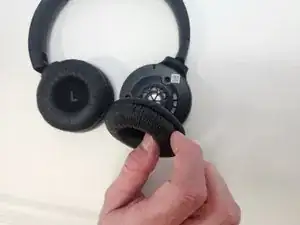

Потяните ушную вкладыш к центру наушников, пока он не освободится.
Шаг 2

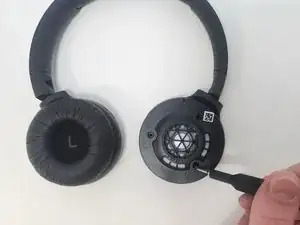

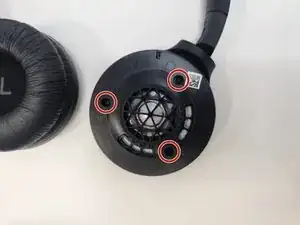

Удалите три винта диаметром 3 мм с помощью отвертки JIS #00.
Шаг 3
Осторожно снимите лицевую панель, подняв ее уверенно.
Избегайте резких движений, так как существует тонкий провод, соединяющий лицевую панель с внутренними компонентами.
Если ремонт касается правого драйвера, будьте внимательны к зарядному порту, так как на лицевой панели есть слот для него. Поднимите противоположный конец и отсоедините порт.
Чтобы полностью отделить лицевую панель, отпаяйте провода от соединений на материнской плате.
Шаг 4

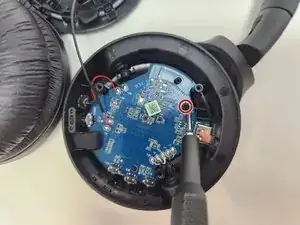

Удалите винт диаметром 1 мм с помощью отвертки JIS #00.

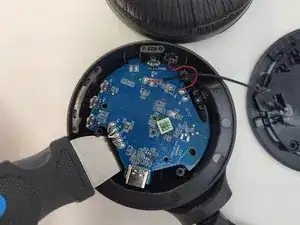

Используя палец или лопатку, аккуратно подденьте плату от корпуса, стараясь не тянуть слишком сильно, чтобы не повредить соединенные провода.
Шаг 5

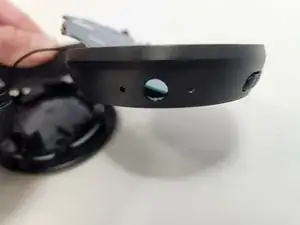

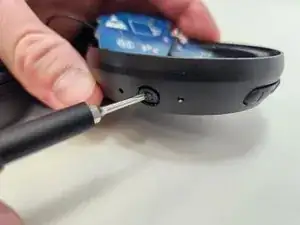

Осторожно толкните поврежденную кнопку питания снаружи внутрь корпуса наушников, пока она не освободится.
Замените ее новой кнопкой, подключив вкладки сверху и зафиксировав кнопку на месте.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
