Замена динамика наушников JBL Tune 510BT
Это руководство поможет вам заменить динамики в наушниках JBL Tune 510BT. Если ваши наушники стали тихими, издают треск или полностью лишились звука, пошаговые инструкции в этом руководстве помогут восстановить их работоспособность.
Динамик — самый важный компонент наушников, отвечающий за воспроизведение звука. Если динамик выходит из строя или повреждается, его необходимо заменить.
Проблемы с динамиками портят впечатления от прослушивания и вызывают раздражение. При первых признаках неисправности сначала проверьте наше руководство по устранению неполадок для возможных решений. Помните о правильной и ответственной утилизации старых динамиков и других отходов.
Шаг 1
Плотно возьмите амбушюр и оттяните его от центра, пока кромка амбушюра не отстегнется.
Потяните амбушюр в сторону центра наушников, пока он полностью не освободится.
Шаг 2
Удалите три винта 3 мм с помощью отвертки JIS #00.
Шаг 3
Осторожно снимите переднюю панель, поддев её и подтягивая вверх.
Избегайте резких движений: к передней панели подключён один тонкий провод.
Если ремонтируется правый динамик, учитывайте расположение порта зарядки: в передней панели есть выемка для него. Поднимите противоположный край и выведите порт наружу.
Чтобы полностью отсоединить переднюю панель, припаяйте провода к контактам на плате.
Шаг 4

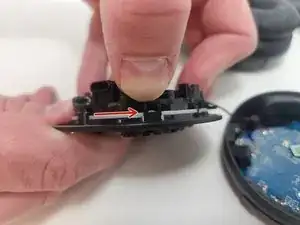

Оттяните каждую из трёх язычков наружу от центра передней панели, отсоединив их и обнажив заднюю часть динамика.

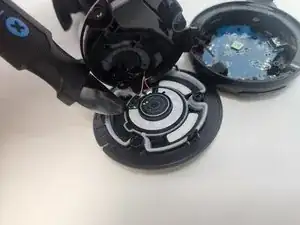

Аккуратно вставьте ломик или другой инструмент между динамиком и серой прокладкой.
Поднимайте осторожно, пока динамик не ослабнет, следя, чтобы не повредить провода, подключенные к динамику.
Шаг 5

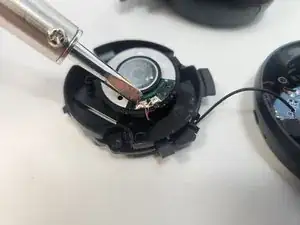

Аккуратно распаяйте два провода от динамика.
Ориентируйте новый динамик и припаяйте к нему провода, убедившись, что провода припаиваются к правильным клеммам и не перепутаны.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
