Замена кнопок регулировки громкости iPod Touch 7-го поколения

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и защититься от травм при ремонте, заклейте стекло.

Наложите перекрывающиеся полосы прозрачного упаковочного скотча на дисплей iPod, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от возможных свободных осколков стекла в ходе ремонта.

Используйте фен или подготовьте iOpener и подержите его у нижнего края iPod около минуты, чтобы размягчить клей под стеклом.

Нижняя часть экрана (вблизи кнопки «Домой») зафиксирована сильным клеем.

Когда вы начнёте поддевать экран на следующих шагах, возможно, потребуется дополнительно нагреть клей, чтобы он оставался тёплым и гибким.

Разместите присоску по центру нижней части стекла, чтобы её край оказался над кнопкой «Домой».

Нажмите крепко и убедитесь, что присоска плотно приклеилась.

Плотно прижмите iPod к столу или верстаку.

Поместите большой и указательный пальцы на нижние углы дисплея, чтобы предотвратить его слишком сильное открытие, когда клей отслоится.

Поднимайте присоску вверх и назад в направлении верхней части iPod. Действуйте терпеливо, тяните с равномерной, постоянной силой, пока клей не разорвётся и дисплей не отойдёт от задней крышки.

Возможно, потребуется тепловая пушка для размягчения клея (особенно в прохладных условиях). Если удаётся поддеть экран, а клей всё ещё тянется и расползается как сырная корка на пицце, можно аккуратно вставить тонкое лезвие и разрезать клей.

После того как дисплей начнёт отрываться от задней крышки, не поднимайте его более чем на примерно дюйм — хрупкая пластиковая рамка всё ещё соединяет модуль дисплея с задней крышкой.

На следующих шагах вы будете ослаблять и освобождать пластиковую рамку, окружающую экран. Она соединена с задней крышкой несколькими защёлками.

Начав с верхнего правого угла устройства, вставьте пластиковый инструмент для открытия в зазор между пластиковой рамкой и алюминиевой задней крышкой.

Просуньте инструмент вдоль этого зазора, ослабляя рамку от крышки.

Вставьте пластиковый инструмент для открытия между рамкой и задней крышкой позади первой защёлки.

Покачайте инструмент в стороны, чтобы расширить зазор за защёлкой и отделить её от задней крышки.

Возможно, защёлка не освободится сразу, но повторение приёма для каждой защёлки начнёт ослаблять деталь.

Повторите процедуру с двумя следующими защёлками на этой стороне.

Возможно, придётся переходить от одной защёлки к другой, чтобы освободить все. Делайте всё медленно и аккуратно — пластиковая рамка довольно хрупкая.

Перейдя на левую сторону устройства, вставьте пластиковый инструмент для открытия в зазор между пластиковой рамкой и алюминиевой задней крышкой вблизи верхней части.

Просуньте инструмент вдоль этого зазора, ослабляя рамку от крышки.

Вставьте пластиковый инструмент для открытия между рамкой и задней крышкой позади первой защёлки с левой стороны.

Покачайте инструмент в стороны, чтобы расширить зазор за защёлкой и отделить её от задней крышки.

Повторите процедуру с двумя следующими защёлками на этой стороне.

Вставьте пластиковый инструмент для открытия между пластиковой рамкой и алюминиевой задней крышкой позади второй защёлки.

Покачайте инструмент в стороны, ослабляя защёлку от крышки.

Аналогичным образом ослабьте последнюю защёлку, фиксирующую пластиковую рамку к задней крышке.

Вставьте пластиковый инструмент для открытия между модулем дисплея и задней крышкой в верхней части iPod.

Небольшим поворотом инструмента подденьте переднюю панель, чтобы отделить её от задней крышки.

Отделите модуль дисплея от iPod.

Не пытайтесь полностью снять переднюю панель — она всё ещё соединена несколькими кабелями.

Осторожно отогните дисплей в сторону от остальной части iPod, следя за тем, чтобы не отключить и не повредить шлейфы. Разложите две половины плоско на столе или верстаке.

Если в Вашем iPod установлен черный модуль кнопки «Домой», а не оранжевый, показанный здесь, этот шаг можно пропустить. Кнопка не прикреплена к пластине LCD и не требует снятия для выполнения ремонта.

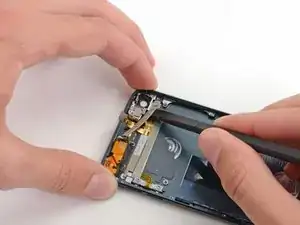

Используйте пластиковый инструмент для вскрытия, чтобы поддеть переключатель кнопки «Домой» и приподнять его от пластины LCD.

Возможно, потребуется использовать тепловую пушку или фен, чтобы смягчить клей на задней стороне кнопки «Домой». Всегда используйте низкую температуру.

Не пытайтесь снять переключатель кнопки «Домой», так как он соединён с компонентами под пластиной LCD.

Удалите следующие винты, фиксирующие пластину LCD к задней крышке:

Два винта 1,2 мм, крестовая отвертка #000

Девять винтов 1,6 мм, крестовая отвертка #000

Один винт 2,3 мм, крестовая отвертка #000

Поднимите и снимите пластину LCD с iPod.

Удалите три винта 1,6 мм, крестовая отвертка #000, фиксирующие плату логики к задней крышке.

Для фиксации батареи используются две полоски клея.

Переверните iPod и нагрейте ЗАДНЮЮ сторону алюминиевого корпуса iPod. Не нагревайте батарею.

Алюминиевый корпус не должен быть горячим; Вы всегда должны иметь возможность прикасаться к нагретым частям пальцами без дискомфорта.

По обеим сторонам батареи есть три выемки. На следующих шагах Вы будете использовать эти выемки, чтобы постепенно поддеть батарею от задней крышки.

Батарея закреплена большим количеством клея, поэтому двигайтесь медленно и осторожно, чтобы не проколоть и не помять батарею.

Вставьте пластиковый инструмент для вскрытия в верхнюю правую выемку и аккуратно подденьте батарею.

Не пытайтесь сразу поддеть всю батарею; нужно лишь начать ослаблять клей в каждой точке поддевания по очереди.

Продолжите с нижней правой выемки. Вставьте пластиковый инструмент в выемку и осторожно подденьте боковую часть батареи.

Продолжайте поддевать батарею снизу.

При поддевании снизу будьте осторожны, чтобы не надавить слишком сильно на динамик или разъём наушников.

Подденьте также по левой стороне.

Возможно, придётся переходить между боками и нижней частью батареи, поддёвывая понемногу, пока батарея полностью не освободится от клея.

Когда весь клей ослаблен, приподнимите батарею снизу и выведите её через левую сторону задней крышки.

Не вырывайте её рывком, так как она припаяна к плате логики.

Переверните батарею, чтобы выпрямить её кабель, и положите её.

Используйте плоский конец лопатки, чтобы вывернуть фронтальную камеру из её разъёма в сборке дисплея.

Модуль камеры закреплён небольшим количеством клея, но для отделения потребуется немного усилий. Затолкните лопаткой между чёрным пластиком модуля камеры и чёрным пластиком разъёма и разъедините их.

Используйте кончик лопатки, чтобы отогнуть небольшой кусок ленты, закрывающий винт на левой стороне разъёма наушников.

Удалите следующие винты, фиксирующие разъём наушников, разъём Lightning и динамик.

Три винта 2,6 мм, крестовая отвертка #000

Два винта 2,0 мм, крестовая отвертка #000

Один винт 1,85 мм, крестовая отвертка #000

Используйте плоский конец лопатки, чтобы поддеть динамик и приподнять его от задней крышки.

Не пытайтесь снимать динамик, так как он припаян к сборке разъёма Lightning.

Схватив большой плоский шлейф, аккуратно вытяните сборку разъёма Lightning из нижней части корпуса.

Переверните всю сборку, обнажив заднюю сторону платы логики.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить шлейф дигитайзера от платы логики.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить шлейф дисплея от его разъёма на плате логики.

Удалите сборку дисплея из iPod.

Переверните сборку логической платы обратно, чтобы открыть коннекторы на обратной стороне.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно отжать антенный разъём с обратной стороны логической платы.

Этот кабель очень хрупкий; избегайте напряжения в месте его подключения к антенне.

Отключите коннектор ленточного кабеля кнопок от обратной стороны логической платы.

Используйте край пластикового инструмента для вскрытия, чтобы отсоединить разъём дисплея от обратной стороны логической платы.

Удалите сборку логической платы из задней крышки iPod.

Вставьте плоский конец лопатки между тыльной камерой и её рамкой.

Аккуратно поверните лопатку, чтобы освободить камеру.

Поднимите тыльную камеру из её разъёма и извлеките её из iPod Touch.

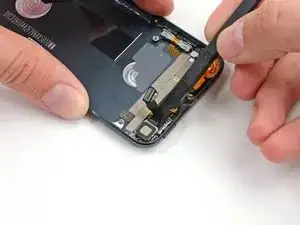

Осторожно поддвиньте плоский конец лопатки под кусочек пористой ленты, покрывающей ленточный кабель кнопок.

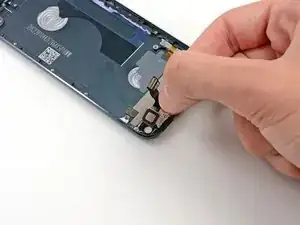

Проведите лопаткой по всей длине ленты, чтобы отсоединить её от задней крышки.

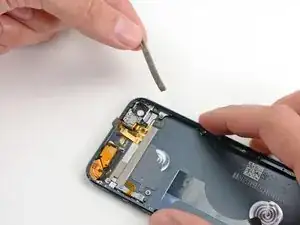

Отклейте и удалите пористую ленту с задней крышки iPod.

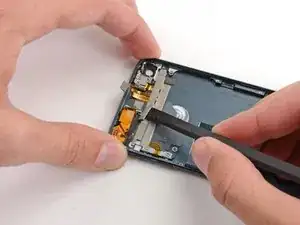

Используйте наконечник лопатки, чтобы приподнять край ленты, покрывающей ленточный кабель кнопок.

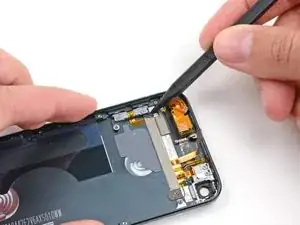

Используйте пинцет или пальцы, чтобы оторвать ленту от задней крышки и удалить её из iPod.

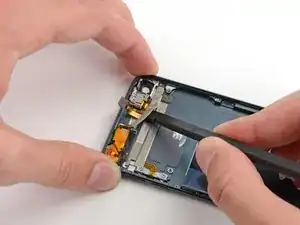

Удалите два винта Phillips #000 длиной 2,0 мм, фиксирующие конец ленточного кабеля кнопок у кнопки громкости к задней крышке.

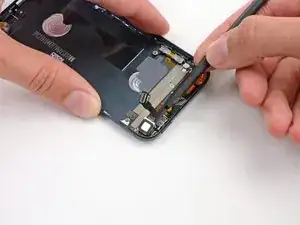

Используйте пластиковый инструмент для вскрытия, чтобы отжать левый конец ленточного кабеля кнопок от боковой части задней крышки.

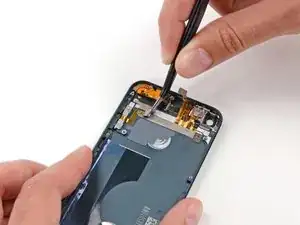

С помощью пинцета извлеките кнопку уменьшения громкости из iPod.

С помощью пинцета извлеките кнопку увеличения громкости из iPod.
