Замена разъёма зарядки JBL Live 660NC
Наушники JBL Live 660NC (также известные как JBL Live 660 NC или JBL Live 660NCBT) могут нуждаться в замене разъёма зарядки, если они перестали заряжаться, быстро теряют соединение или не включаются при подключении к зарядному устройству. Перед началом ремонта вы можете посетить страницу диагностики неисправностей JBL Live 660NC, чтобы убедиться, что проблема не вызвана чем-то более простым.
Со временем разъём зарядки изнашивается из-за частого использования, скопления загрязнений или механических повреждений. Перед ремонтом всегда отключайте устройство, извлекайте все кабели и аккуратно обращайтесь с каждым компонентом, чтобы избежать дополнительных поломок.
Примечание: Вам не нужно извлекать аккумулятор, как показано в шаге 7, но обязательно отключите аккумулятор.
Ознакомьтесь с этим руководством по безопасному демонтажу компонентов перед продолжением.
Шаг 1

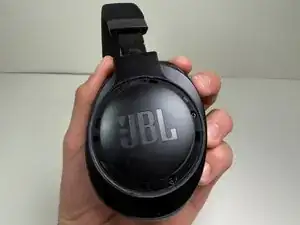

Аккумулятор расположен в левой чашке наушников. Все действия в этом руководстве необходимо выполнять на левой чашке.

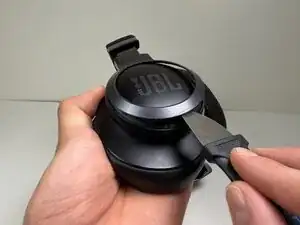

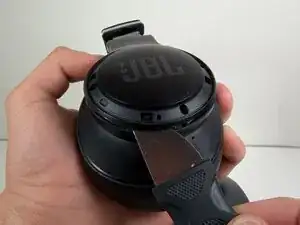

Используйте jimmy или лопатку, чтобы поддеть ободок вокруг пластины JBL.
Аккуратно проводите инструментом по краям, чтобы ослабить защёлки.
Снимите ободок.
Шаг 2

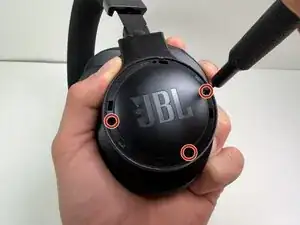

Открутите три винта длиной 5 мм крестообразной отвёрткой №00.
Шаг 3

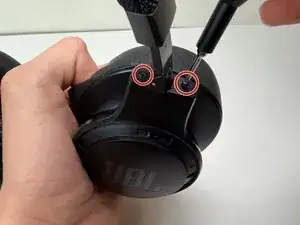

Используйте отвёртку Tri-point Y0, чтобы открутить два винта длиной 5 мм у основания оголовья, там, где оно крепится к чашке.
Шаг 4

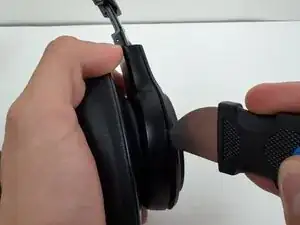

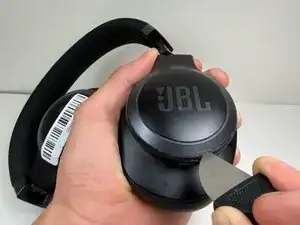

Используйте нейлоновую лопатку или jimmy, чтобы поддеть крышку чашки.
Аккуратно проводите инструментом по краям, чтобы ослабить защёлки, удерживающие крышку.

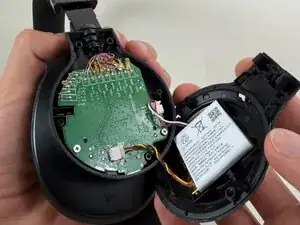

Снимите крышку.
Не отрывайте крышку резко. Крышка всё ещё соединена с наушниками кабелем аккумулятора.
Не используйте металлические инструменты рядом с аккумулятором и другими внутренними компонентами. Прокалывание или замыкание аккумулятора может вызвать возгорание или травмы. Вместо этого используйте пластиковый или нейлоновый инструмент для вскрытия.
Шаг 5

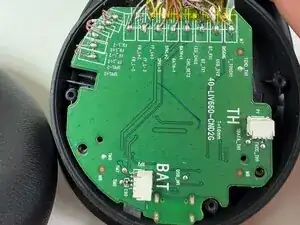

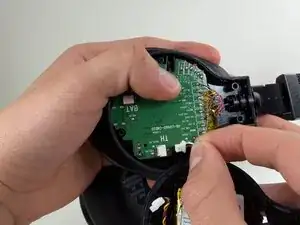

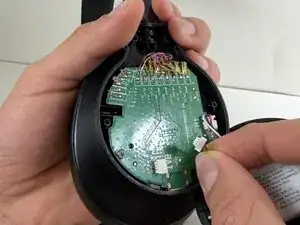

Используйте лопатку, чтобы выдвинуть разъём, помеченный BAT, из гнезда на материнской плате, чтобы отключить кабель аккумулятора.
Не тяните за провода — это может повредить разъём и устройство.
Шаг 6

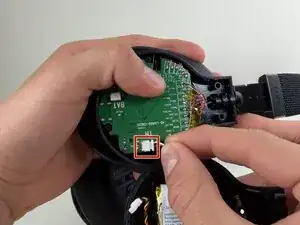

Кончиком лопатки сдвиньте пластиковую фиксирующую защёлку от гнезда, помеченного TH — она должна переместиться всего на 1–2 мм.
Осторожно извлеките разъём кабеля из гнезда на плате.
Избегайте натяжения проводов, а также их скручивания и изгиба.
Шаг 7

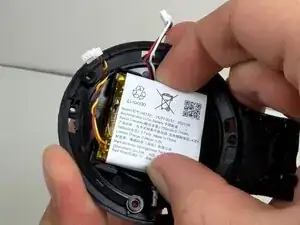

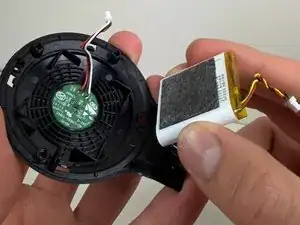

Извлеките аккумулятор из внутренней крышки.
Если аккумулятор вздулся, не пытайтесь его извлекать. Ознакомьтесь с руководством «Что делать с вздувшимся аккумулятором» для получения дополнительной информации и инструкций.
Шаг 8

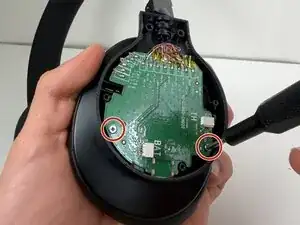

Используйте крестообразную отвёртку №00, чтобы открутить два винта длиной 5 мм, крепящих основную плату.
Шаг 9

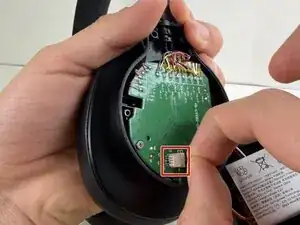

Приподнимите материнскую плату из чашки наушников, чтобы получить доступ к разъёму зарядки.

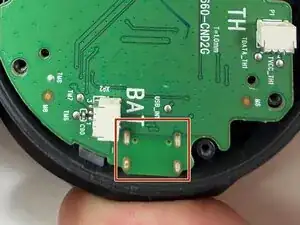

Переверните плату, чтобы получить доступ к местам пайки разъёма.

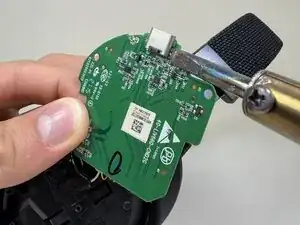

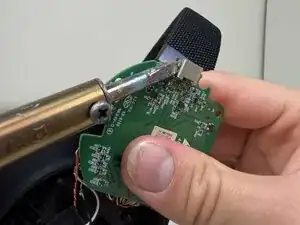

Используйте паяльник, чтобы распаять и снять старый разъём зарядки.
Если вы не имеете опыта в распайке, изучите это руководство для безопасного выполнения операции.
Паяльник сильно нагревается. Обращайтесь с ним осторожно, чтобы избежать ожогов или повреждения компонентов.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке. Утилизируйте электронные отходы на перерабатывающем предприятии, сертифицированном по стандартам R2 или e-Stewards.
