Замена держателя чашки JBL Tune 510BT

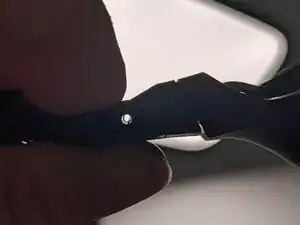

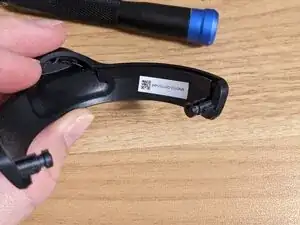

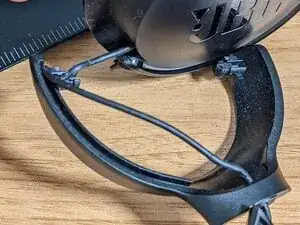

Вот визуальное изображение повреждения. Держатель чашки, соединенный с оголовьем, сломан. К сожалению, поскольку это пластик, мало что можно сделать, чтобы склеить его обратно. Прокладка с помощью винта также не сработает, так как в поворотной части есть скрытая штифт, позволяющая 90-градусный поворот всей чашки.

Чтобы не сломать оголовье, начните с удаления крышки для скользящего механизма. Это позволит вам позже сильно на него надавить при снятии поворотной крышки.

Держите наушник в руках, используйте большие пальцы, чтобы крепко надавить крышку наружу. Она должна легко сойти. Не пытайтесь выдавливать ее, иначе сломаете пластиковые зажимы.

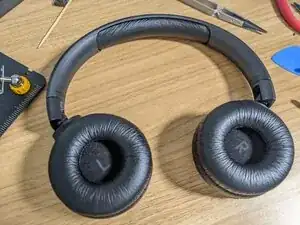

Снимите подушечку с наушника, просто потянув за нее. Она просто установлена в углублении в пластике, так что снимется очень легко.

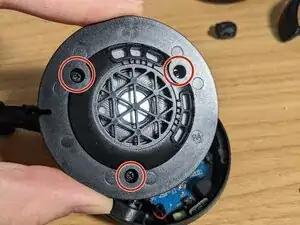

На наушнике есть 3 винта, удерживающих его сзади. Используйте отвертку, чтобы снять их все. Верхняя часть наушника должна подняться от нижней части.

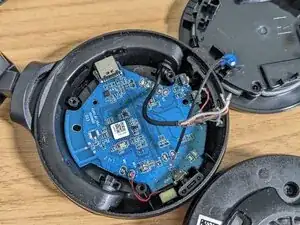

Будьте осторожны, поднимая динамик, так как он подключен кабелем к плате внизу.

Примечание: в этом руководстве мы работаем с правой чашкой, которая отвечает за питание и громкость звука, так как она была сломана. Слева также есть плата, к которой она подключена.

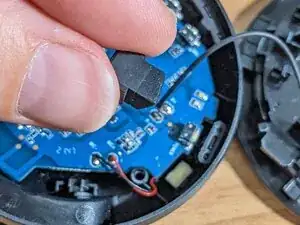

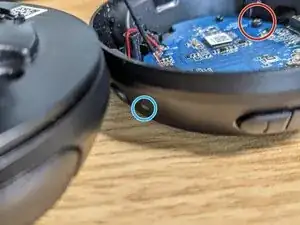

Удалите небольшой пластик, который закрывает светодиоды для питания, и отложите его в сторону.

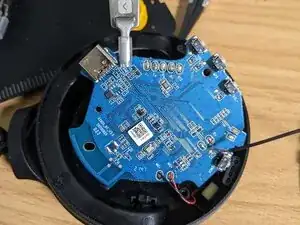

Затем снимите винт, удерживающий плату на дне наушника.

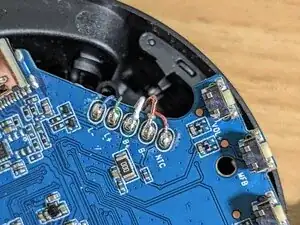

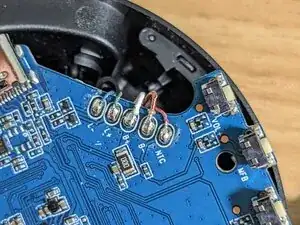

Теперь, когда плата подвижна (вы можете немного её приподнять с помощью лопатки из набора iFixit), разогрейте паяльник, так как вам нужно будет отпаять все 5 проводов питания и передачи данных.

Будьте осторожны, чтобы не оторвать микрофон, который удерживается на месте с помощью клея при перемещении платы.

После завершения вы должны быть в состоянии полностью поднять плату (осторожно с микрофоном).

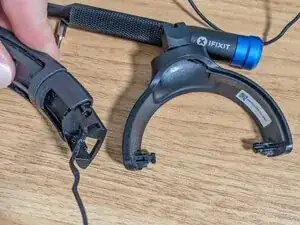

Осторожно вытяните наушник из держателя чашки. Держатель сгибается достаточно, чтобы выйти из своих пазов.

Примечание: если деталь не хочет выходить, я рекомендую поддавить её лопаткой, чтобы начать خروجить. У нее есть небольшой выступ, который легко застревает. Вам не нужно применять много силы.

Медленно извлеките кабель из наушника полностью.

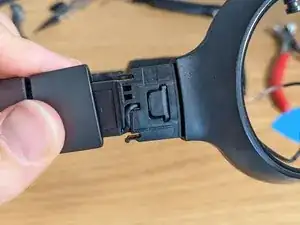

Пора удалить крышку подключения наушника. Вам понадобится один из пластиковых элементов, а также какой-то длинный инструмент, например, лопатка из набора.

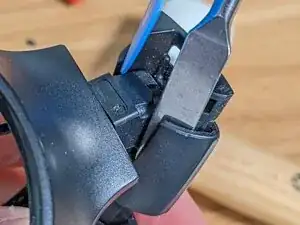

С обеих сторон крышки есть по два маленьких зажима, которые вам нужно до них добраться, чтобы вытащить ее. Вставив оба инструмента, вы можете потянуть крышку. Возможно, вам придется применить значительное усилие (вот почему мы сначала сняли крышку с оголовья). Я смог её вытянуть, покачав.

Примечание: вероятно, это самая раздражающая часть руководства. Проводить их довольно сложно. Не торопитесь. Крышки довольно гибкие, так что должно быть все в порядке.

Теперь, когда крышка в стороне, вам нужно будет удалить "заклепку / держатель планки" (к сожалению, другого слова нет), который крепит держатель наушника к оголовью.

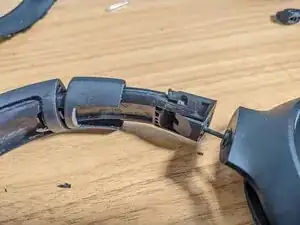

Используя молоток и одну из насадок набора iFixit (есть одна, которая очень близка по диаметру), медленно выбивайте деталь, пока она не начнет скользить. Вам не нужно прикладывать много силы.

Важно! У планки есть направление! С одной стороны есть насечка, которая фиксируется в пластике и предотвращает её движение. Тщательно посмотрите, с какой стороны это (она чуть больше), и нажмите с другой стороны. Сопротивление подскажет, если вы делаете это неправильно.

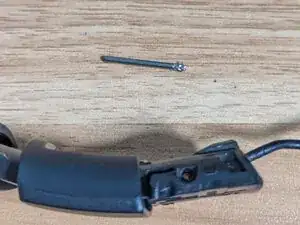

Как только она начнет выходить, используйте плоскогубцы, чтобы полностью её вытащить. Будьте осторожны, чтобы не выбить её слишком сильно, иначе повредите стол.

После этого вы сможете вытащить последнюю часть сломанной петли.

Теперь мы можем начать собирать новую деталь.

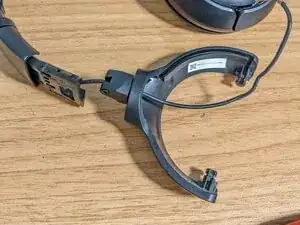

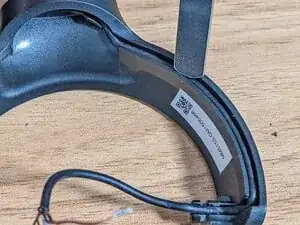

Наденьте новый держатель наушника на кабель, убедившись, что вы не перегибаете или не ломаете маленькие провода, из которых он состоит.

Примечание: если вы хотите сохранить старую наклейку от производства, сейчас самое время её перенести. Вы можете размягчить клей с помощью изопропанола и приклеить его на новую деталь.

Совместите новый держатель чашки наушника с отверстием, как было ранее, и заново вставьте удерживающую планку, которую мы вытащили.

Примечание: используйте лампу, чтобы убедиться, что вы правильно выровнены, прежде чем снова добавлять планку.

Также вставьте кабель полностью. Он зажат в оголовье резкими изгибами, поэтому вам не нужно беспокоиться о том, чтобы тянуть его слишком сильно.

Держатель чашки наушника должен сидеть плотно и swing так же, как и раньше.

Используйте лопатку, чтобы вернуть кабель на его место в канале. Она должна надежно удерживать кабель и не допускать его движения.

Не нажимайте слишком сильно, иначе вы сломаете кабель и можете повредить его. Достаточно легкого нажатия.

Установите держатель чашки наушника обратно на чашку, убедившись, что провод проходит через него.

Припаяйте кабели на место, сохраняя оригинальный порядок.

После этого установите винт и крышку светодиода.

Установите динамик над нижней частью наушника, убедившись, что каналы для винтов и воздушный канал выровнены.

Он должен плотно сидеть снизу с небольшим зазором. Вы услышите "щелчок", когда все будет правильно.

Установите обратно 3 винта, и он должен сидеть весьма надежно.

Примечание: на этом этапе вы должны быть в состоянии протестировать устройство и убедиться, что ремонт прошел успешно. Проверьте это перед тем, как продолжить.

При повторной установке крышки наушника используйте небольшое углубление в пластике, чтобы облегчить себе задачу.

Как только вам удастся удержать часть в пазу, медленно поворачивайте крышку до полного оборота.

После завершения потребуется свободно вращать крышку с минимальным сопротивлением.

Установите крышку наушников, сдвигая её на место.

Вы закончили.
