Замена левой кнопки управления iHome iH27B

Снимите любой подключённый к iHome iPod или устройство для воспроизведения музыки и отключите устройство от источника питания.

Переверните iHome так, чтобы динамики лежали на ровной поверхности, а скрытые отсеки для батареек были обращены к Вам.

Сожмите пластмассовую защёлку пальцами и сдвиньте в направлении стрелок, показанных над словом «Open» на пластике.

Снимите пластмассовую защёлку с её посадочного места и отложите в сторону.

Эти пластмассовые защёлки не взаимозаменяемы, поэтому при сборке возвращайте каждую на её исходное место.

Извлеките все 4 батарейки AA, поддев одним ногтем один конец батарейки и приподнимая вверх, пока батарейка не освободится из держателя.

Подденьте ногтем или плоским инструментом вырез на пластиковой крышке, защищающей батарею типа «часовая».

Отложите пластиковую крышку и часовую батарейку в сторону.

Удалите следующие винты:

Восемь 10 мм с помощью крестовой отвертки Phillips #0 на нижней части устройства.

Разложите каждый винт по размерам в пластиковых пакетиках или в отдельных местах на ровной поверхности — так их будет проще найти при повторной сборке.

Используйте пальцы или пластиковый инструмент для разъёма, чтобы аккуратно отщёлкнуть пластиковые соединения, всё ещё удерживающие основание с верхней частью.

Не применяйте слишком большую силу. Трещины в пластиковых соединениях могут затруднить повторную сборку.

Медленно приподнимите пластиковое основание к себе и положите его на рабочую поверхность. Основание по-прежнему должно быть соединено с остальной частью iHome несколькими проводами.

Теперь у Вас должен быть видимый доступ к большинству компонентов внутри iHome.

Удалите следующие винты:

Два 10 мм крестовые Phillips #0

Вытащите плату AV и приподнимите её, отведя в сторону, чтобы получить доступ к другим компонентам.

Удалите следующие винты:

Два 10 мм крестовые Phillips #0

Оттяните динамики и отложите их в сторону на время. Они всё ещё будут подключены к остальной части iHome двумя проводами.

Удалите следующие 6 винтов:

Два 7 мм крестовые Phillips #0

Три 10 мм крестовые Phillips #2

Один 9 мм крестовой Phillips #2

Отложите винты, стараясь не перепутать их с другими винтами.

Помните, что устройство всё ещё перевёрнуто, поэтому левая кнопка управления будет находиться у Вас справа. Затем поверните устройство на 180 градусов. Вы должны увидеть устройство как на фото.

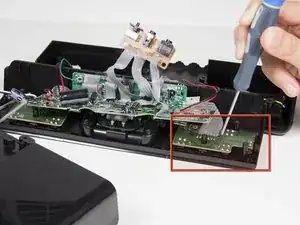

Аккуратно приподнимите iHome примерно на дюйм от поверхности, чтобы убедиться, что вы идёте в правильное место, поскольку на этом этапе iHome выглядит симметрично.

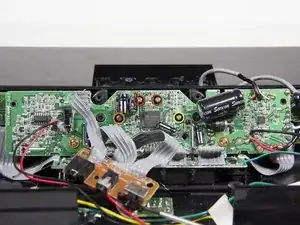

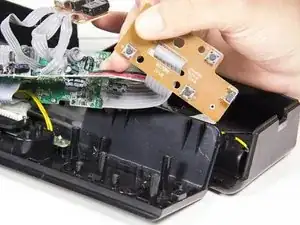

Осторожно приподнимите главную материнскую плату, отведя её в сторону от платы управления кнопками.

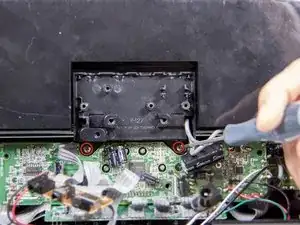

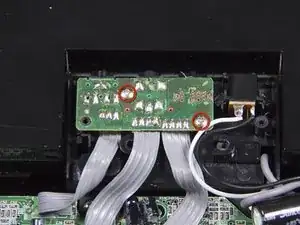

Удалите следующие винты:

Четыре 6 мм крестовые Phillips #2

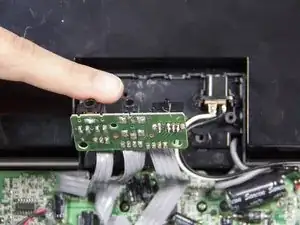

Осторожно приподнимите плату управления кнопками и отведите её в сторону.

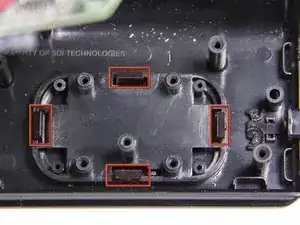

Разместите пальцы на каждой из четырёх выемок. Нажмите в направлении центра и оттяните вниз, пока пластиковая деталь не выйдет из своего корпуса.

Если пальцы не справляются, используйте плоскую отвёртку или пластиковый инструмент для поддевания для дополнительного рычага.

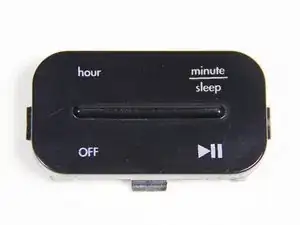

Замените треснувшую или повреждённую кнопку на новую.
