Замена платы управления iHome iD95

Перед разборкой iD95 отключите сетевой шнур от розетки и адаптер переменного тока от гнезда постоянного тока. Удалите любые подключенные к устройству iPod, iPhone и iPad.

Переверните iD95 так, чтобы была видна нижняя крышка, а ЖК-экран был обращён к Вам.

Выверните винт длиной 10 мм с головкой 5 мм с помощью отвертки Phillips #1.

Используйте пластиковый инструмент для вскрытия, чтобы извлечь резервную батарею.

Отверните пять винтов длиной 17 мм с головкой 6 мм с помощью отвертки Phillips #1.

Нижняя крышка прикреплена к задней крышке двумя пластиковыми защёлками. Не прикладывайте чрезмерную силу.

Вставьте пластиковый инструмент для вскрытия между краем нижней крышки и корпусом.

Осторожно отожмите нижнюю крышку от корпуса. Начните с любой точки передней стороны iD95 и продвигайтесь по окружности.

Схватите нижнюю часть устройства и аккуратно приподнимите переднюю часть нижней крышки на несколько сантиметров.

Возможность повреждения устройства: остерегайтесь чрезмерного усилия — вы можете сломать пластиковые кольца, удерживающие боковые панели.

Поднимите нижнюю крышку. Сначала поднимите боковую панель вверх, выведите её и отведите от устройства.

Боковые панели имеют пластиковые кольца, которые нужно приподнять и снять с цилиндров, вокруг которых они расположены.

Примените те же приёмы, что и в предыдущем шаге, чтобы снять оставшуюся боковую панель.

Найдите две пластиковые защёлки, удерживающие нижнюю и заднюю крышки вместе.

Какую защёлку снимать первой — решайте сами. Поверните устройство на 90 градусов влево или вправо. Вставьте плоский конец лопатки горизонтально между задним динамиком и задней крышкой.

Поместите плоский конец лопатки за одну защёлку и подденьте её. Возможно, потребуется несколько попыток.

Это самый сложный шаг из‑за неудобного угла и плохой видимости. По возможности попросите кого‑то подержать устройство или обеспечить подсветку.

После снятия одной защёлки удерживайте нижнюю крышку раскрытой, чтобы защёлка не встала обратно на место. Осталась ещё одна защёлка; вы почти закончили!

Повторите те же действия, чтобы снять оставшуюся защёлку.

Нижняя крышка всё ещё соединена с платой проводкой.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть белый ZIF-разъём, соединяющий провода с платой.

Не тяните за провода. Действуйте медленно, используя пластиковый инструмент для вскрытия.

Выверните четыре винта длиной 14 мм с помощью отвертки Phillips #1.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять два разъёма динамиков с платы управления.

Не тяните провода динамиков напрямую. Используйте пластиковый инструмент для вскрытия.

Поднимите и снимите оба динамика.

Переверните плату управления.

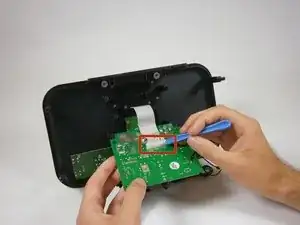

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и отщелкнуть разъём адаптера iPod с платы управления.

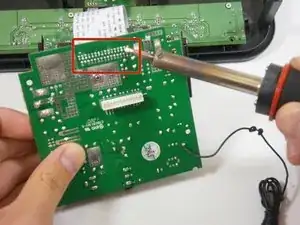

Отпаять эти 32 контакта, чтобы отсоединить кабель данных HDD от платы управления.
