Замена защитного стекла экрана iHome iD95

Перед разборкой iD95 отключите сетевой шнур от розетки и адаптер переменного тока от разъёма постоянного тока. Удалите любые подключённые iPod, iPhone и iPad.

Переверните iD95 так, чтобы была видна нижняя крышка, а ЖК-экран был обращён к вам.

Удалите винт длиной 10 мм с головкой 5 мм, используя крестовую отвертку Phillips №1.

Используйте пластиковый инструмент для вскрытия, чтобы извлечь резервную батарею.

Открутите пять винтов длиной 17 мм с головкой 6 мм, используя крестовую отвертку Phillips №1.

Нижняя крышка прикреплена к задней крышке двумя пластиковыми защёлками. Не прикладывайте чрезмерную силу.

Вставьте пластиковый инструмент между краем нижней крышки и корпусом.

Осторожно подденьте нижнюю крышку от корпуса. Начните в любой точке передней стороны iD95 и продвигайтесь по периметру.

Возьмитесь за нижнюю часть устройства и аккуратно приподнимите переднюю часть нижней крышки на несколько сантиметров.

Возможность повреждения устройства: будьте осторожны, не прилагайте чрезмерную силу, иначе вы можете сломать пластиковые кольца, удерживающие боковые панели на месте.

Поднимите нижнюю крышку. Сначала поднимите боковую панель вверх, наружу и от устройства.

Боковые панели имеют пластиковые кольца, которые нужно будет поднять и снять с цилиндров, вокруг которых они расположены.

Используйте те же приёмы, что и в предыдущем шаге, чтобы снять оставшуюся боковую панель.

Найдите две пластиковые защёлки, удерживающие нижнюю и заднюю крышки вместе.

Какую защёлку снимать первой — решать вам. Поверните устройство на 90 градусов влево или вправо. Вставьте плоский конец лопатки горизонтально между задним динамиком и задней крышкой.

Поместите плоский конец лопатки за одну защёлку и подденьте её. Может потребоваться несколько попыток.

Это самый сложный шаг из‑за неудобного угла и плохой видимости. По возможности попросите кого‑то подержать устройство или обеспечьте подсветку.

После снятия одной защёлки удерживайте нижнюю крышку открытой, чтобы защёлка не вернулась на место. Остаётся снять ещё одну защёлку; вы почти закончили!

Повторите те же действия, чтобы снять оставшуюся защёлку.

Нижняя крышка всё ещё соединена с платой через проводку.

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть белый ZIF-коннектор, соединяющий провода с платой.

Не тяните за провода. Действуйте аккуратно, используя пластиковый инструмент для вскрытия.

Вывинтите четыре винта длиной 14 мм, используя крестовую отвертку Phillips №1.

Используйте пластиковый инструмент для вскрытия, чтобы поднять два разъёма динамиков от логической платы.

Не тяните провода динамиков напрямую. Продолжайте использовать пластиковый инструмент для вскрытия.

Поднимите и снимите оба динамика.

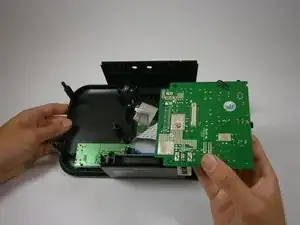

Переверните логическую плату.

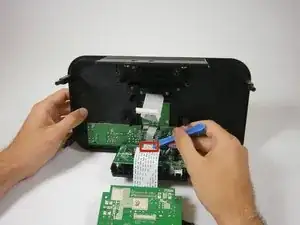

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и отщелкнуть разъём адаптера iPod от логической платы.

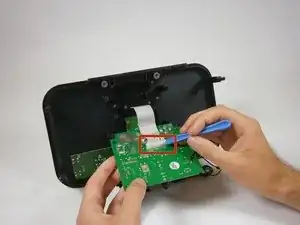

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и отщёлкнуть белый разъём, удерживающий ЖК-экран с кнопками.

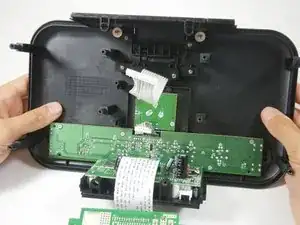

Осторожно оттолкните экран от себя, чтобы освободить его из пластикового зажима, удерживающего его на месте, затем потяните вверх, чтобы снять.

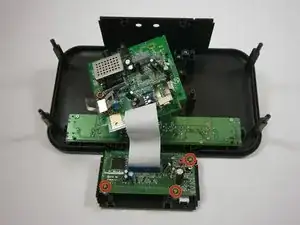

Используя крестовую отвертку Phillips №1, выкрутите три винта длиной 9,5 мм с головкой 4 мм, удерживающие ЖК-экран на крышке экрана.

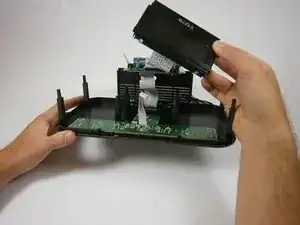

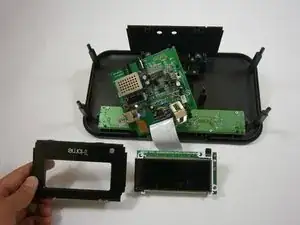

Снимите защитное стекло с ЖК-экрана.
