Замена печатной платы iHome iH27B AV

Удалите любое устройство iPod или Apple Music, подключенное к iHome, и отключите его от источника питания.

Переверните iHome так, чтобы колонки лежали на ровной поверхности, а скрытые отсеки для батарей были обращены к вам.

С помощью пальцев сильно нажмите на пластиковый слайд и вытяните в сторону стрелок, показанных выше слова "Открыть" на пластике.

Удалите пластиковый слайд из его локации и отложите его в сторону.

Эти пластиковые слайды не взаимозаменяемы, поэтому убедитесь, что каждый вернется на свое оригинальное место при сборке.

Удалите все 4 батарейки AA, поместив ноготь на один конец батареи и нажав вниз, пока батарея не освободится от своего держателя.

Вставьте ноготь или инструмент для поддевания под вырез пластикового слайда, который защищает батарею часов.

Отложите пластиковую крышку и батарею часов в сторону.

Удалите следующие винты:

Восемь винтов 10 мм с помощью отвертки Phillips #0 на дне вашего устройства.

Классификация каждого винта по размеру в пластиковые пакеты или отдельные места на ровной поверхности облегчит их поиск при сборке.

Используйте пальцы или пластиковый инструмент для аккуратного поддевания пластиковых соединений, которые все еще соединяют основание с верхней частью.

Будьте осторожны, чтобы не поддеть слишком сильно. Трещины в пластиковых соединениях могут затруднить сборку.

Медленно поднимите пластиковое основание к себе и положите его на ровную поверхность. Основание должно оставаться соединенным с остальной частью iHome через несколько проводов.

Теперь у вас должен быть видимый доступ ко всем компонентам внутри iHome.

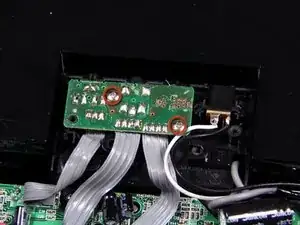

Удалите два винта Phillips #0 10 мм, прикрепляющие печатную плату к корпусу.

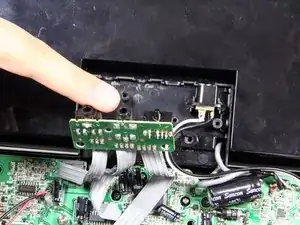

Отпаяйте каждую из серых проводов как можно ближе к печатной плате.

Возьмите заменяющую плату, убедившись, что она выровнена так же, как и ваша неисправная плата была выров
