Замена адаптера iPod iHome iD95

Перед разборкой iD95 отключите шнур питания от розетки и адаптер переменного тока от разъема постоянного тока. Отсоедините все подключенные устройства iPod, iPhone и iPad.

Переверните iD95 дном вверх так, чтобы нижняя крышка была видна, а экран ЖК-дисплея был обращен к Вам.

Открутите винт длиной 10 мм с головкой 5 мм с помощью отвертки Phillips #1.

С помощью пластикового инструмента для вскрытия извлеките резервную батарейку.

Открутите пять винтов длиной 17 мм с головкой 6 мм с помощью отвертки Phillips #1.

Нижняя крышка соединена с задней крышкой двумя пластиковыми защелками. Не применяйте чрезмерное усилие.

Вставьте пластиковый инструмент для вскрытия между кромкой нижней крышки и основным корпусом.

Аккуратно подденьте нижнюю крышку от корпуса. Начинайте с любой точки передней стороны iD95 и двигайтесь по периметру.

Удерживайте нижнюю часть устройства и аккуратно приподнимите переднюю часть нижней крышки на несколько сантиметров.

Риск повреждения устройства: будьте осторожны — при чрезмерном усилии можно сломать пластиковые кольца, удерживающие боковые панели на месте.

Поднимите нижнюю крышку. Сначала потяните боковую панель вверх, затем отведите в сторону от устройства.

На боковых панелях имеются пластиковые кольца, которые необходимо поднять и снять с цилиндров, вокруг которых они расположены.

Примените ту же технику, что и на предыдущем шаге, чтобы снять оставшуюся боковую панель.

Найдите две пластиковые защелки, соединяющие нижнюю и заднюю крышки.

В каком порядке удалять защелки — решать Вам. Поверните устройство на 90 градусов влево или вправо. Вставьте плоский конец лопатки горизонтально между задним динамиком и задней крышкой.

Поместите плоскую часть лопатки за одну защелку и аккуратно отогните её. Возможно, потребуется повторить это действие несколько раз.

Этот шаг самый сложный, поскольку угол неудобный, а видимость плохая. Если возможно, попросите кого-нибудь удержать устройство или обеспечить дополнительное освещение.

После того как одна защелка будет снята, удерживайте нижнюю крышку открытой, чтобы защелка не вернулась обратно. Осталась одна защелка — Вы почти достигли цели!

Повторите те же действия для снятия оставшейся защелки.

Нижняя крышка по-прежнему подключена к материнской плате проводами.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и отсоединить белый разъем ZIF, соединяющий провода с материнской платой.

Не тяните за провода. Действуйте аккуратно, используя пластиковый инструмент.

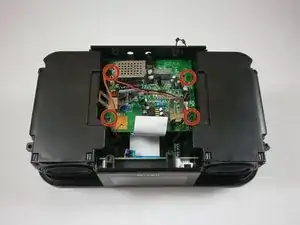

Выкрутите четыре винта длиной 14 мм с помощью отвертки Phillips #1.

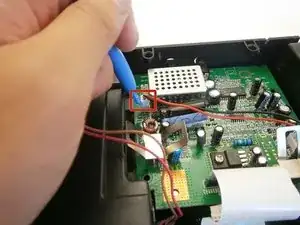

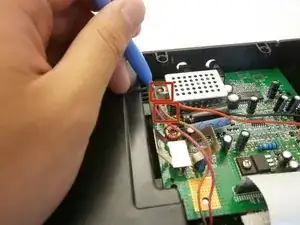

Пластиковым инструментом для вскрытия поднимите два разъема динамиков с логической платы.

Не тяните напрямую за провода динамиков. Продолжайте использовать пластиковый инструмент.

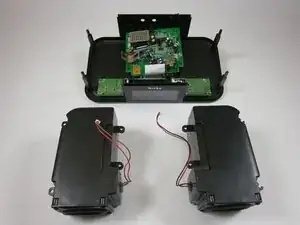

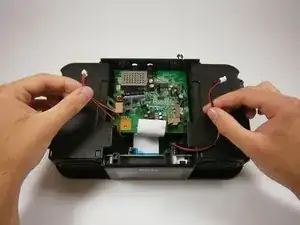

Приподнимите и извлеките оба динамика.

Переверните логическую плату.

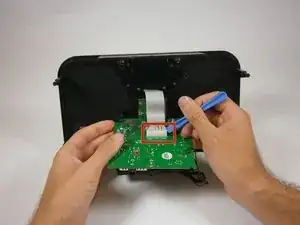

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и отсоединить разъем адаптера iPod от логической платы.

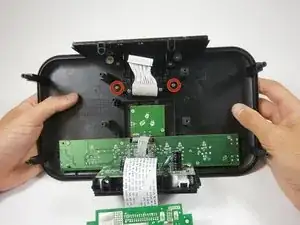

Открутите два винта с головкой 4 мм и длиной 12 мм с помощью отвертки Phillips #1.

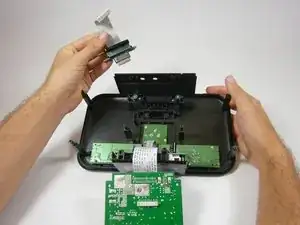

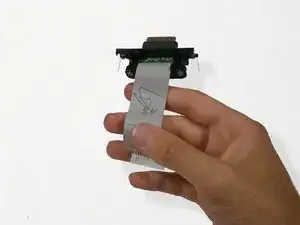

Извлеките адаптер iPod из верхней крышки.

Открутите два винта длиной 12 мм с головкой 4 мм, которые крепят адаптер iPod к его корпусу, с помощью отвертки Phillips #1.
