Замена левой чашки гарнитуры David Clark Aviation

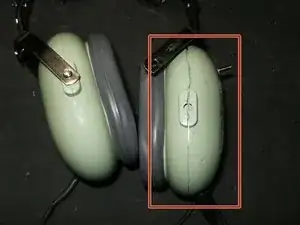

На левой чашке явно видны повреждения. Разломанная чашка, отсутствуют фиксирующий штифт и зажим, а также полностью отсутствуют микрофон и крепление микрофона, а также кнопка регулировки громкости.

Крупный план повреждённой чашки.

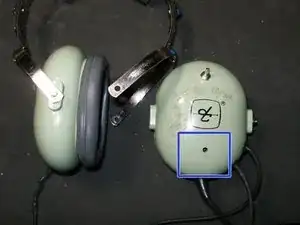

Это монтажное отверстие для выносного микрофона.

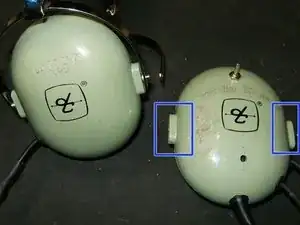

Поскольку в этой чашке отсутствуют фиксирующие штифты и зажимы, она просто выскальзывает из вилки.

Этот вид показывает сильно изношенные фильтры (пена).

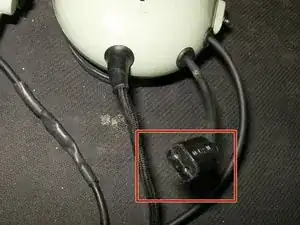

Это разъём для выносного микрофона.

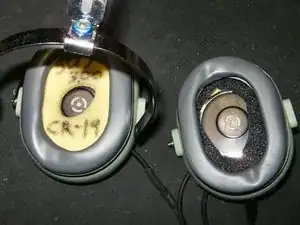

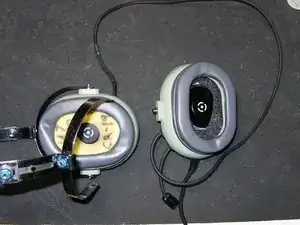

Ещё один вид всей гарнитуры.

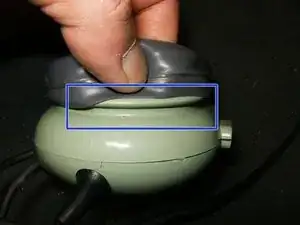

Начните снимать амбушюр, просто подденьте его и выньте из канавки в чашке.

Снимите амбушюр.

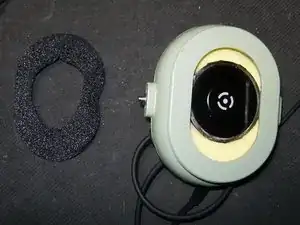

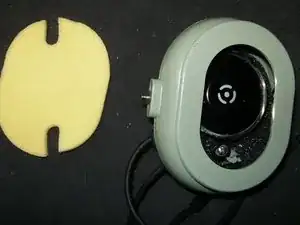

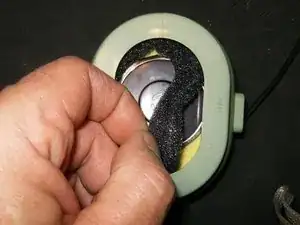

Снимите пенопластовый фильтр.

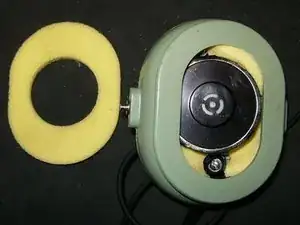

Динамик теперь виден с дополнительными пенными фильтрами.

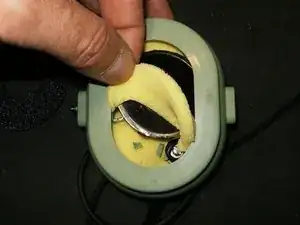

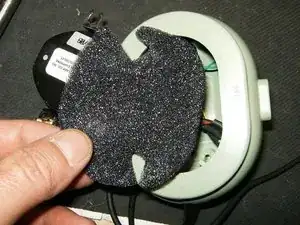

Снимите следующий фильтр.

Ещё один снятый фильтр открывает доступ к винтам крепления динамика.

Снимите следующий фильтр. Обратите внимание на разные формы фильтров.

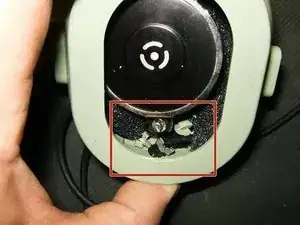

После удаления фильтров внутри чашки становится видимо повреждение. В данном случае опора для винта динамика отломана.

Удалите крепёжный винт для фильтра.

Подденьте и выньте динамик из чашки. Провода всё ещё подключены, поэтому не тяните слишком сильно.

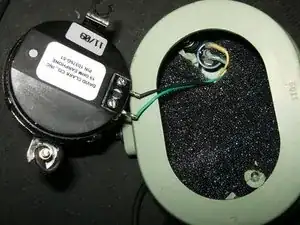

Переверните динамик, чтобы увидеть место подключения проводов и последний фильтр. Изначально у этой гарнитуры обычно три разных пенных фильтра.

Это последний пенопластовый фильтр. Все проводка находится под этим фильтром.

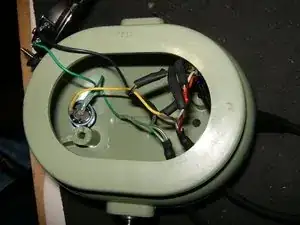

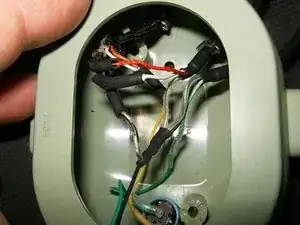

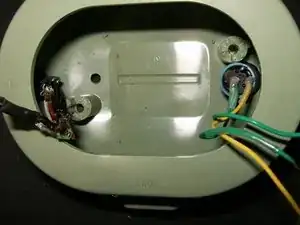

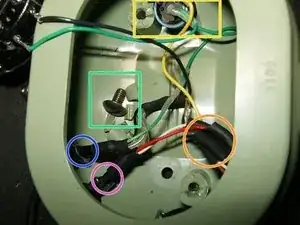

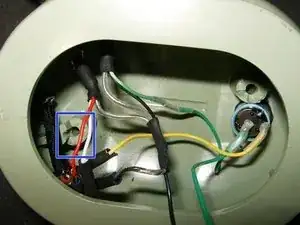

Вот вся проводка.

Перекрестный кабель

Кабель микрофона

Главный кабель (коммуникационный шнур)

Регулятор громкости

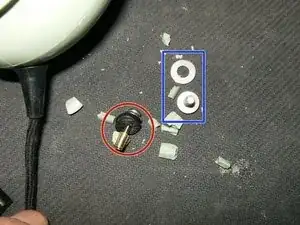

и ещё много сломанных деталей. Винт взят из направляющей выносного микрофона.

Длинный винт изначально был для динамика. Короткий винт и шайба — от направляющей микрофона. Много пластика от сломанной опоры внутри чашки.

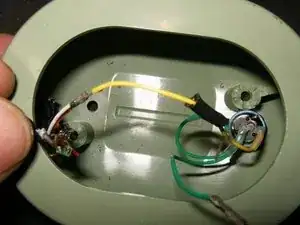

Ещё один вид всей проводки.

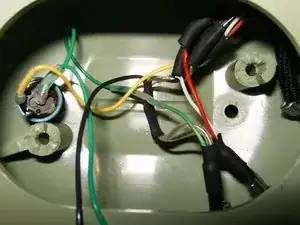

И немного поближе. Это понадобится при сборке.

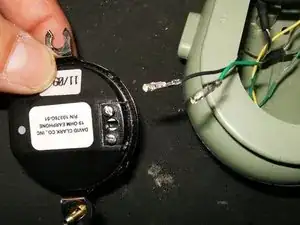

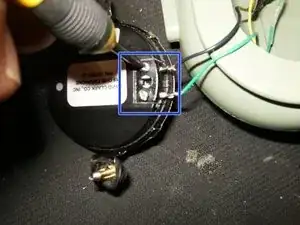

Снимите провод динамика, ослабив два шлицевых винта.

Снимите динамик.

Дополнительные виды проводки.

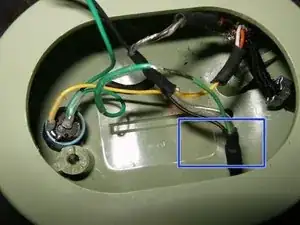

Здесь видна сломанная опора с отсутствующим пластиком.

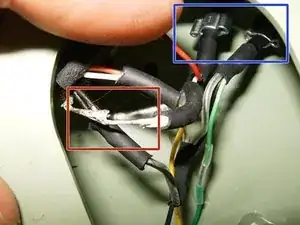

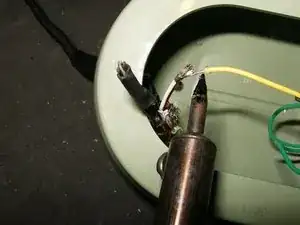

Сначала удалите кабель микрофона. Все соединения в этой гарнитуре припаяны. По возможности сдвиньте термоусадочную трубку с паяных соединений, чтобы разделить их паяльником.

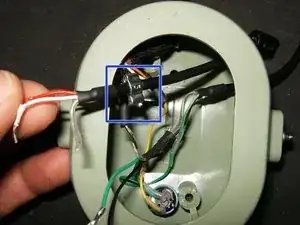

Это прищепки для кабелей, которые предотвращают выдергивание проводов из чашки.

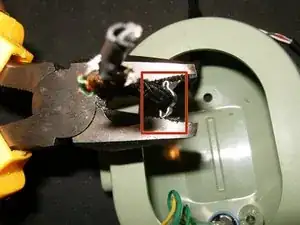

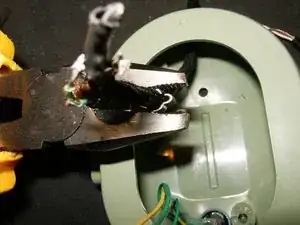

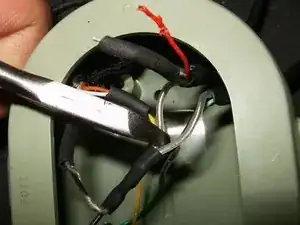

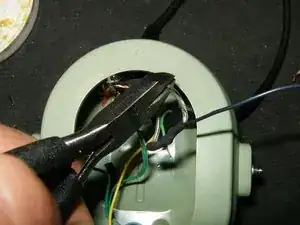

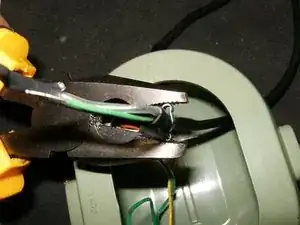

Соединения, от которых нельзя снять термоусадку, разрезают плоскогубцами.

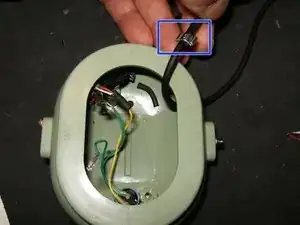

Подтянув кабель микрофона, вытяните его внутрь чашки, чтобы получить удобный доступ к прищепке кабеля.

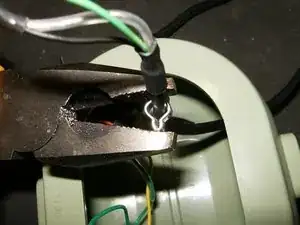

Сожмите прищепку кабеля плоскогубцами.

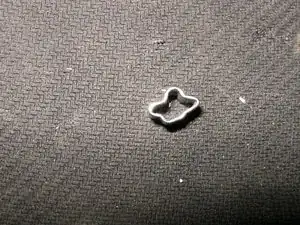

Снимите прищепку кабеля.

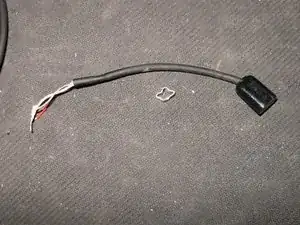

Снимите кабель микрофона.

Далее удалите перекрестный кабель.

Если термоусадочная трубка не снимается с соединения, разрежьте её плоскогубцами.

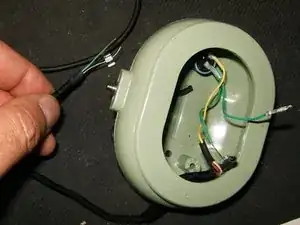

Вытяните кабель внутрь чашки.

Тяните перекрестный кабель внутрь чашки, чтобы получить доступ к прищепке кабеля.

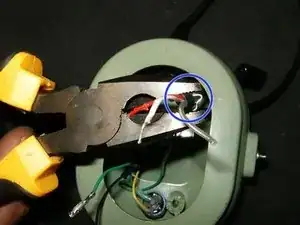

Поместите плоскогубцы на наружные язычки прищепки кабеля.

Сжав плоскогубцы, прищепка расширится и её можно будет легко снять.

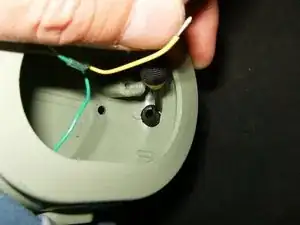

После снятия зажима для шнура просто вытяните перекрёстный кабель из купола.

Последнее соединение — основной кабель к потенциометру регулировки громкости.

Паять это соединение (или отрезать плоскогубцами, если невозможно снять термоусадочную трубку).

Потенциометр громкости и основной кабель теперь отключены.

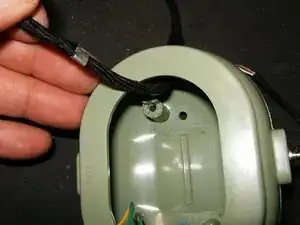

Вытяните основной кабель в купол, чтобы получить доступ к зажиму для шнура.

Разместите плоскогубцы на длинных язычках зажима для шнура,

сжав плоскогубцы, зажим для шнура расширится и освободится.

удалите основной кабель.

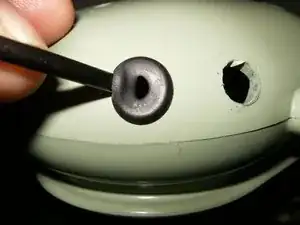

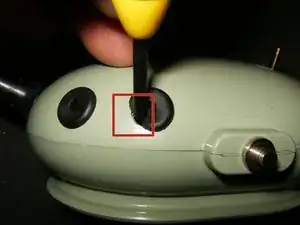

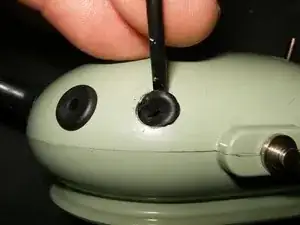

Далее используйте маленькую ювелирную отвёртку и нажмите на край резиновой втулки, чтобы вдавить её в купол.

Осторожно обойдите втулку, аккуратно вдавливая её в купол.

Снимите втулку.

Снова используйте маленькую ювелирную отвёртку для втулки перекрёстного кабеля.

Удлинённую втулку для основного кабеля придётся удалить изнутри наружу.

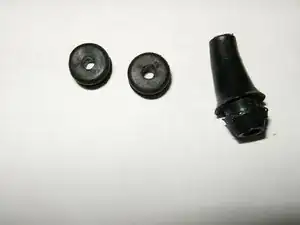

Здесь показаны две небольшие втулки для микрофона и перекрёстного кабеля, а также удлинённая для основного кабеля.

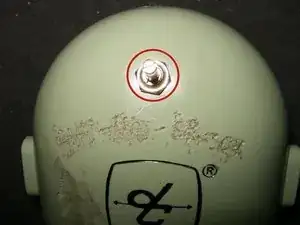

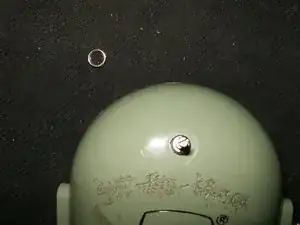

Потенциометр управления динамиком закреплён 5/16-шестигранной гайкой.

снимите шестигранную гайку.

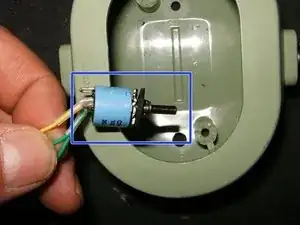

Удалите регулятор громкости изнутри купола.

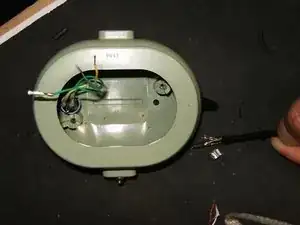

Все кабели и детали теперь удалены. Слева показан заменяемый купол.

Здесь показан мой заменяемый микрофон David Clark Aviation Headset Microphone Mic M101. это не оригинальная деталь для этой модели наушников.

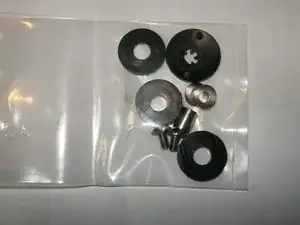

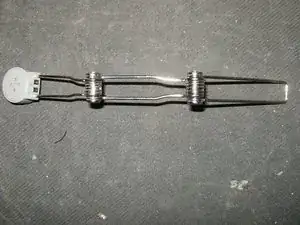

Здесь представлены новые комплектующие направляющего держателя выносного микрофона.

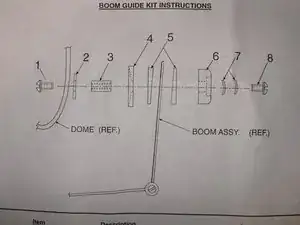

Каждый комплект направляющего держателя выносного микрофона может отличаться, поэтому следуйте инструкциям, прилагаемым к набору.

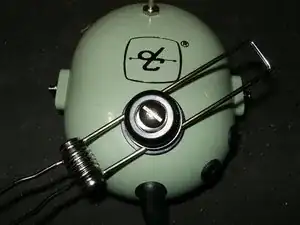

Здесь направляющий держатель выносного микрофона установлен на левом куполе. Для остальной сборки следуйте этому руководству в обратном порядке.
