Замена аккумулятора Edifier W820NB Plus
Если ваши наушники Edifier W820NB Plus не заряжаются или не включаются, причиной может быть неисправный аккумулятор. В этом руководстве показано, как его заменить. Будьте осторожны при извлечении старого аккумулятора. При проколе он может представлять опасность. Отнесите старый аккумулятор в пункт переработки. Старые аккумуляторы нельзя выбрасывать с обычным мусором.
Для выполнения этого руководства требуется пайка. Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и выпаивать соединения и примите соответствующие меры предосторожности перед началом работы.
Шаг 1
Начните с наушников лицевой стороной вверх, чтобы были видны амбушюры.
Шаг 2
Держите корпус динамика одной рукой и вставьте монтажный инструмент в шов между амбушюрой и корпусом динамика.
Шаг 3
Вставленным монтажным инструментом подденьте по периметру амбушюру, пока она полностью не отойдет.
При необходимости повторите эту процедуру для другой стороны.
Шаг 4
При необходимости повторите для другой стороны.
Шаг 5
Определите динамик, который вы собираетесь заменить.
В этом руководстве в качестве примера используется левый динамик, но те же шаги можно выполнить в зеркальном отображении при замене или снятии правого динамика. Аккумулятор находится под левым динамиком, тогда как материнская плата и дополнительная плата — под правым динамиком.
Шаг 6
Удалите все пять винтов Phillips #0 длиной 5 мм, которые крепят узел динамика.
Шаг 7
Обратите внимание, что провода динамиков расположены по внешнему краю. Старайтесь не давить на них и не перерезать при извлечении динамика.
Вставьте лопатку в шов между узлом динамика и корпусом динамика.
Поверните лопатку по всему периметру внутреннего края, чтобы вытащить его из посадочного места.
Шаг 8
Осторожно извлеките узел динамика из корпуса наушников, следя за тем, чтобы не натянуть подключенный провод.
Шаг 9
Пропустите этот шаг, если вы выполняете замену аккумулятора.
При необходимости повторите процедуру для другого динамика.
Выпаяйте четыре соединения динамика с материнской платой.
Снимите узел динамика.
Шаг 10

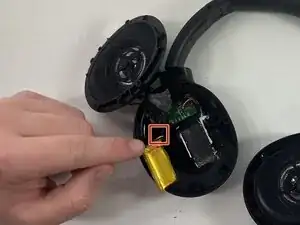

Используйте монтажный инструмент iFixit, чтобы аккуратно поддеть аккумулятор.
Не сгибайте, не скручивайте и не протыкайте аккумулятор.
Обратите внимание, что аккумулятор приклеен, поэтому его может быть трудно удалить. Можно слегка нагреть аккумулятор феном или iOpener, чтобы ослабить клей.
Выпаяйте контакты аккумулятора.
Заключение
Для сборки устройства следуйте вышеуказанным шагам в обратном порядке.
Для оптимальной работы после завершения руководства откалибруйте вновь установленный аккумулятор.
Отнесите электронные отходы в перерабатывающий пункт с сертификатом R2 или e-Stewards.
Ремонт не получился? Попробуйте основную диагностику или обратитесь за помощью к сообществу Answers.
