Замена материнской платы Edifier W820NB Plus
Если Edifier W820NB Plus не подключается, хотя включены и находятся в режиме сопряжения, причиной может быть неисправная материнская плата. Материнская плата управляет большинством функций наушников, включая подключение к другим устройствам. Перед заменой материнской платы попробуйте подключиться к нескольким разным устройствам.
Для выполнения этого руководства требуется пайка. Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и удалять пайку и примите соответствующие меры предосторожности перед началом.
Шаг 1
Начните с наушников, расположенных лицевой стороной вверх, с видимыми амбушюрами.
Шаг 2
Удерживайте корпус динамика в одной руке и вставьте инструмент для вскрытия в шов между амбушюром и корпусом динамика.
Шаг 3
С вставленным инструментом для вскрытия подденьте по периметру амбушюр, пока он полностью не отстегнется.
При необходимости повторите эту процедуру для другой стороны.
Шаг 4
При необходимости повторите для другой стороны.
Шаг 5
Определите динамик, который вы собираетесь заменить.
В этом руководстве в качестве примера используется левый динамик, но те же шаги можно выполнить зеркально при замене или удалении правого динамика. Батарея находится под левым динамиком, а материнская плата и дополнительная плата — под правым динамиком.
Шаг 6
Удалите все пять винтов с крестовой шлицем Phillips #0 длиной 5 мм, которые крепят узел динамика.
Шаг 7
Обратите внимание, что провода динамиков проходят по внешнему краю. Старайтесь не давить и не перерезать их при извлечении динамика.
Вставьте гни в шов между узлом динамика и корпусом динамика.
Поверните гни по всему периметру внутреннего края, чтобы поддеть его и освободить.
Шаг 8
Осторожно извлеките узел динамика из наушников, следя за тем, чтобы не растянуть подключённый провод.
Шаг 9
Пропустите этот шаг, если вы выполняете замену батареи.
При необходимости выполните процедуру для другого динамика.

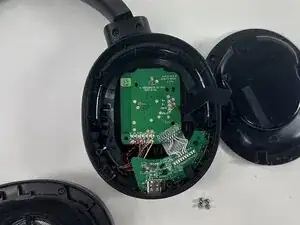

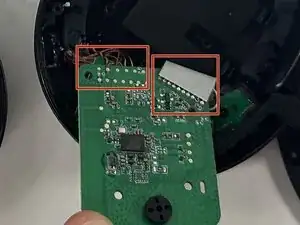

Удалите пайку четырёх соединений динамика на материнской плате.
Снимите узел динамика.
Шаг 10

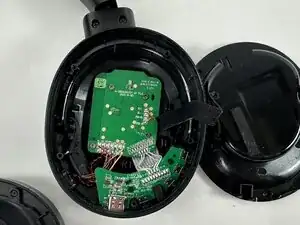

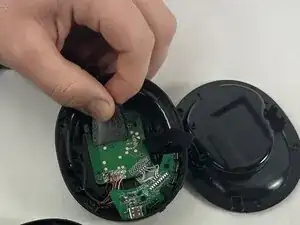

Отделите чёрную полоску, приклеенную к верхней части материнской платы.
Шаг 11

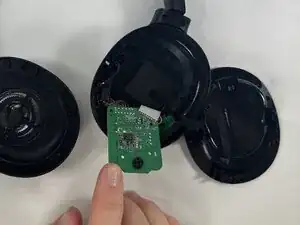

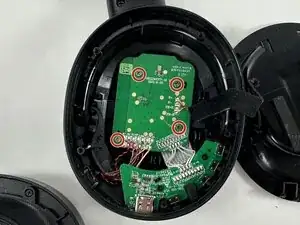

Удалите четыре винта длиной 2 мм, которые фиксируют материнскую плату, с помощью отвертки Phillips #0.
Заключение
Для повторной сборки устройства выполните описанные выше шаги в обратном порядке.
Отнесите электронные отходы на переработку к переработчику, сертифицированному по стандарту R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
