Разборка беспроводных наушников Elevoc Clear

Я не находил материалов по разборке в сети, поэтому надеюсь, что это окажется полезным для кого‑то из сообщества.

Причина разборки очевидна: аккумулятор одного наушника вышел из строя и при полностью заряженном состоянии работал всего несколько минут.

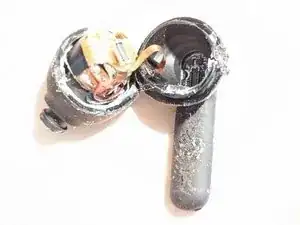

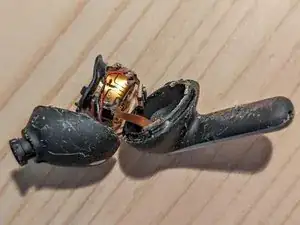

Переходим к сердцевине наушника. Для доступа к оставшимся компонентам требуется дополнительная поддёшка — они опять же приклеены, и вы не сможете вернуть их на место.

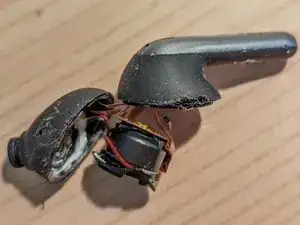

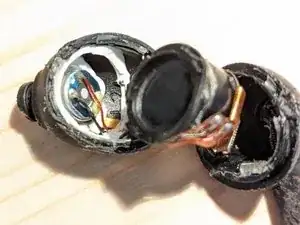

Сам динамик зафиксирован на клею, провода припаяны к динамику и к материнской плате, однако провода здесь достаточно длинные, так что при отсутствии остальной антиобслуживаемой конструкции было бы возможно аккуратно работать и припаять другую плату или другой динамик.

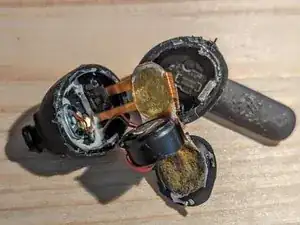

В центре наушника находятся материнская плата, крупная батарея и пластиковая чашка, которая, вероятно, влияет на акустику, но будучи приклеенной, никогда не вернётся точно на своё место.

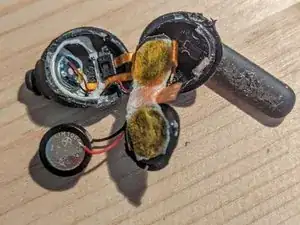

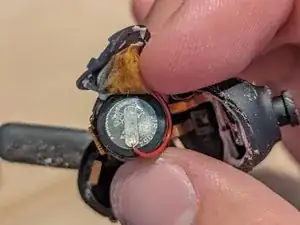

При поддёве сердцевины мы наконец видим то, что не приклеено. Батарея — литий‑полимерная 1054, припаяна на месте. При условии, что вы каким‑то образом дошли до этого этапа, перепайка старой батареи и установка новой вполне осуществимы.

Мне кажется, что безопаснее и быстрее работать непосредственно с материнской платой при замене батареи.

Возвращаясь к стержню: он полностью склеен. Единственный способ добраться до дополнительной платы — распилить весь стержень, что экономически нецелесообразно.

В заключение: эти наушники обладают уровнем непригодности к ремонту, сопоставимым с продуктами Apple, поэтому я оцениваю их ремонтопригодность в 1/10 по шкале iFixit.

Они не получают ноль, потому что при отсутствии такого нелепого корпуса несколько компонентов всё же можно было бы заменить.

Смело скажу, что при отсутствии клея и при доступности дополнительной платы они могли бы получить значительно выше (возможно 6–7), поскольку тогда можно было бы заменить динамик, батарею, материнскую плату, пластиковую чашку, дополнительную плату и корпус с минимальным дополнительным оборудованием.

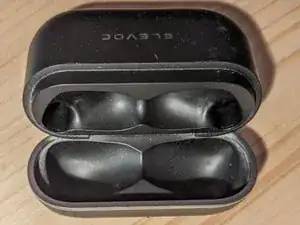

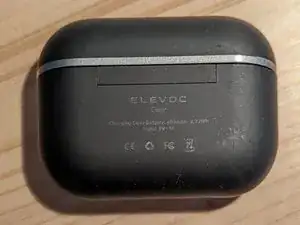

Переходя к зарядному футляру, мы видим совершенно другую конструкцию, будто он был разработан другой компанией.

Я аккуратно поддёвывал внутреннюю облицовку, так как не знал точного положения батареи. Задняя часть корпуса со стороны петли выполнена из твёрдого пластика и защищает батарею, поэтому с этой стороны можно безопасно поддевать и полностью извлечь внутреннюю «функциональную» часть корпуса из внешней оболочки очень легко.

Я случайно сломал петлю, но она не такая хрупкая. Просто к этому моменту, уже разобрав всё, я понимал, что не смогу больше использовать футляр. Я продолжил разборку ради обмена опытом с другими.

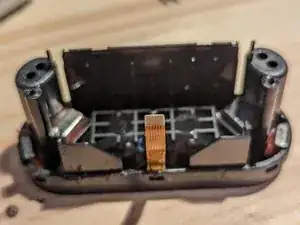

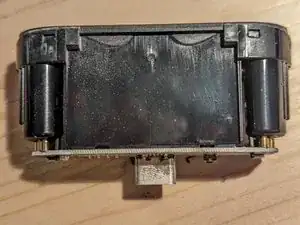

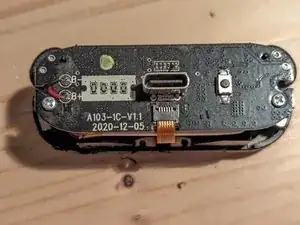

Внутренняя часть корпуса приятно не приклеена и крепится винтами. Единственная проблема этого корпуса — разъём USB‑C. Зачем паять порт, который подвержен механическим повреждениям? Чтобы сделать изделие более одноразовым. Всё остальное легко обслуживается.

Две половинки корпуса соединены ленточным кабелем, который не испытывает нагрузки и его легко отсоединить при необходимости. Кнопка сопряжения имеет достаточно крупные контактные площадки для замены. Плата закреплена винтами, которые легко снять. Они вкручиваются в пластиковую резьбу, поэтому не затягивайте их слишком сильно.

Футляр, вероятно, получает приличную оценку 7/10 за ремонтопригодность.

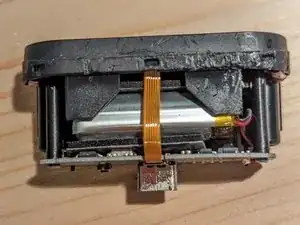

Вынимая плату понятно, что батарея не приклеена и защищена с трёх сторон. Форма батареи не самая распространённая, но учитывая доступное пространство, можно легко адаптировать многие батареи для установки в этот корпус.

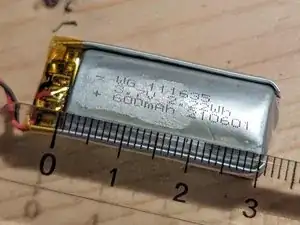

На батарее выгравировано WG 111635, стандартные 3.7V, 2.22Wh, 600mAh, 210601 (вероятно серийный номер). Размер батареи 3x1.4x1 см, её легко заменить.

Кроме физической ремонтопригодности, стоит отметить работу elevoc: они прекратили поддержку своих наушников в приложении elevoc менее чем через пару лет. Это недопустимо, и я не могу рекомендовать продукцию elevoc, поскольку она оказывается сильно одноразовой.

Надеюсь, это кому‑то пригодится. Желаю вам хорошего дня.
