Замена правого купола наушников David Clark

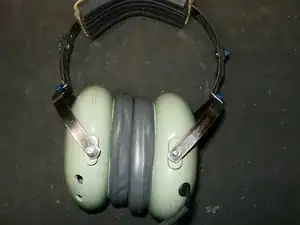

Это гарнитура, у которой будут заменены оба купола. Этот гид касается только правого купола.

Отсутствие крепежных штырьков очевидно.

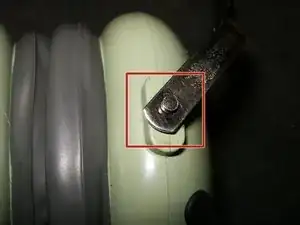

Здесь обычно находятся удерживающие кольца, которые крепят купол к стремянке.

Мне всегда интересно, кому принадлежало оборудование раньше и какая история стоит за этими инициалами.

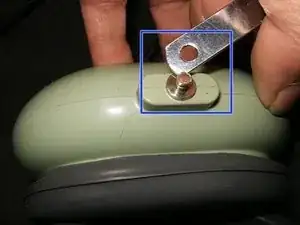

Поскольку удерживающие элементы отсутствуют, просто поднимая стремянку

вы освободите купол.

Точно так же и с другой стороны.

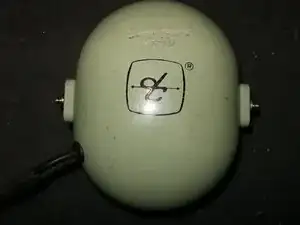

Вот купол, свободный от стремянки.

Уплотнитель в неплохом состоянии. Фильтр (пена) имеет значительные следы износа.

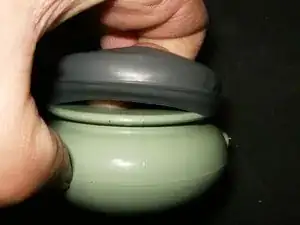

Уплотнитель удерживается в канавке купола. Просто убрав его, вы его освободите.

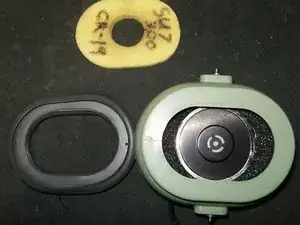

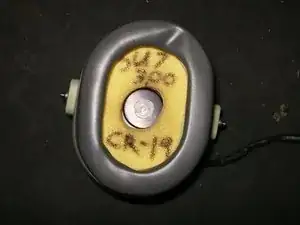

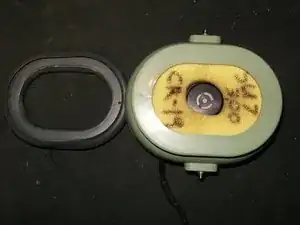

Уплотнитель снят с купола, фильтр виден.

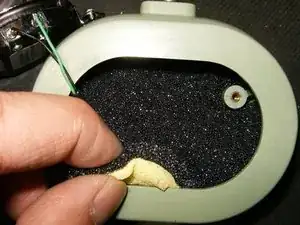

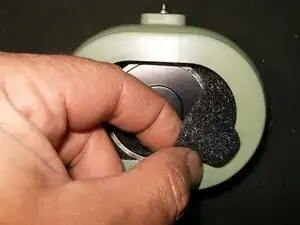

Теперь удалите фильтр (пену), чтобы увидеть динамик.

Удалите следующий фильтр (пену), который находится вокруг динамика.

Фильтр удален, и вокруг динамика виден еще один фильтр. Оригинальная гарнитура будет иметь три фильтра.

Удалите следующий фильтр.

Еще один фильтр под динамиком, который нужно удалить.

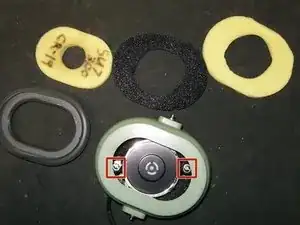

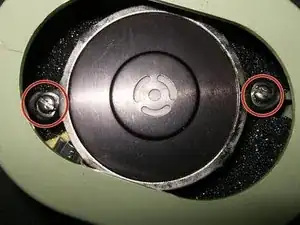

Два винта, которые держат динамик на куполе, четко видны.

Это два винта с прорезью, которые крепят динамик к куполу.

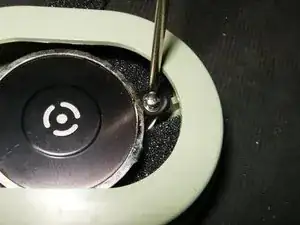

Удалите их с помощью отвертки с плоским лезвием.

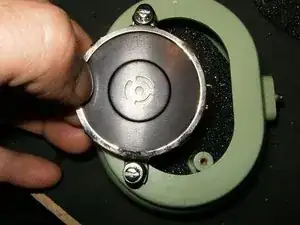

Когда два винта будут ослаблены, поднимите динамик из купола.

Поверните динамик из купола, чтобы удалить последний фильтр.

С удалением динамика и фильтра становится очевиден ущерб креплению для динамика.

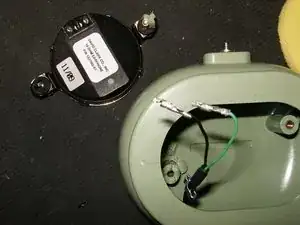

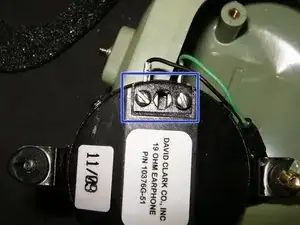

Провода динамика удерживаются на месте двумя винтами с прорезью.

Ослабьте два винта, чтобы удалить динамик.

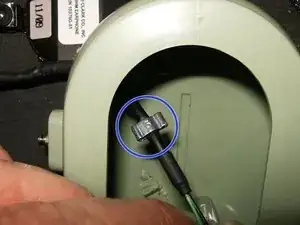

Протяните провод динамика (верхний провод) внутрь купола, чтобы освободить крепление провода.

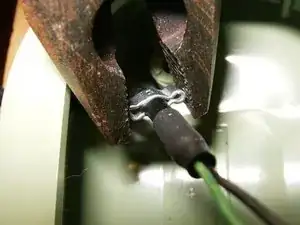

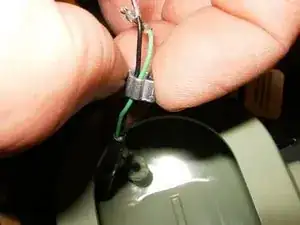

С помощью плоскогубцев с комбинированными захватами сожмите два крепежных языка провода.

Это откроет крепление провода.

Удалите крепление провода.

Вытащите провод динамика (верхний провод) из купола.

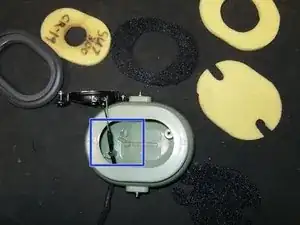

Вот повреждение крепления динамика.

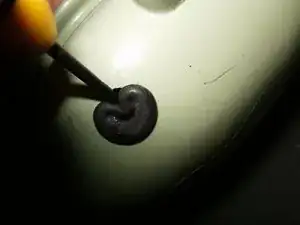

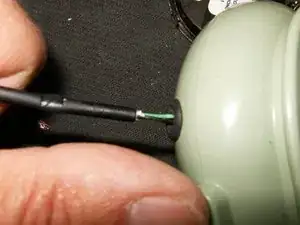

Удалите резиновую прокладку из отверстия для кабеля динамика, используя ювелирную отвертку. Осторожно используйте отвертку, чтобы вытолкнуть ободок из отверстия.

Удаленная резиновая прокладка.

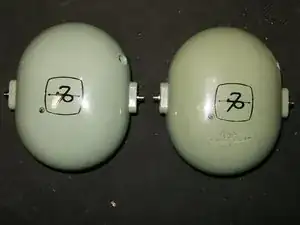

Вот старый купол, готовый к замене новым.
