Ремонт аудиосистемы Turtle Beach Recon 200 Gen 2
Если у вашей гарнитуры Turtle Beach Recon 200 Gen 2 плохой звук или звук отсутствует в одном или обоих наушниках, используйте это руководство для устранения повреждений внутренних соединений в гарнитуре. Падения или обычный износ могут ослабить кабельные соединения со динамиками. Возможно, проблему можно решить без замены деталей — просто переподключив отсоединившиеся провода.
Перед использованием этого руководства проверьте, не забит ли порт подключаемого устройства пылью. Иногда скопление пыли не позволяет обеспечить нормальное соединение, в результате чего звук отсутствует или искажен; это можно устранить с помощью антистатической щётки или небольшого воздуходувного баллона. С этой проверкой вы сможете убедиться, что проблема с гарнитурой не вызвана внешним источником.
Шаг 7 потребует от вас определения, не отломаны ли какие-либо провода. После обнаружения сломанного провода его необходимо прип solderить обратно в исходное место. Важно помнить, что паяльник очень горячий и может обжечь кожу. При пайке могут выделяться испарения, поэтому работайте в хорошо проветриваемом помещении. Для получения дополнительной информации о пайке ознакомьтесь с руководством Как паять и выпаивать соединения.
Перед началом ремонта убедитесь, что гарнитура полностью выключена и отключена от всех устройств и зарядных устройств.
Шаг 1
Перед началом выключите гарнитуру и отсоедините зарядный кабель.

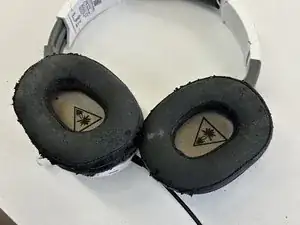

Положите гарнитуру на ровную поверхность.

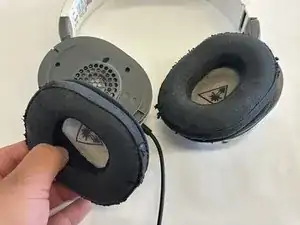

Возьмитесь за внешнюю оболочку амбушюра и аккуратно снимите каждый чашку с гарнитуры.
Шаг 2

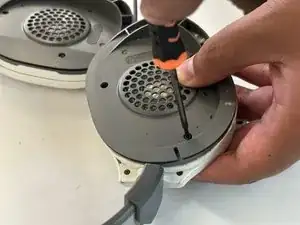

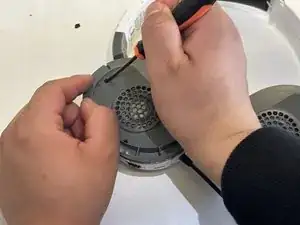

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить по три винта с каждой крышки динамика.
Применяйте правильные практики работы с отвёрткой. Если вы сорвали шлиц винта, ознакомьтесь с этим руководством для советов по удалению сорванного винта.
Поместите винты в надёжное место. Они понадобятся при сборке.
Шаг 3

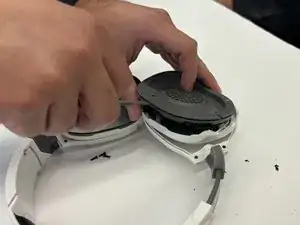

Используйте лопатку, чтобы аккуратно отщёлкнуть динамики от корпусa гарнитуры.
Динамик подключён к плате кабелем, поэтому не тяните динамик резко — вы можете оторвать провод и ещё больше повредить наушники.
Не вставляйте инструмент поддёма внутрь чашек, это может повредить внутренние компоненты.
Шаг 4

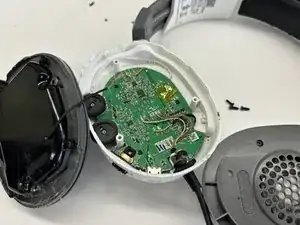

Отложите динамик в сторону, не натягивая провода и кабели.
Проверьте, не попала ли в гарнитуру пыль.
Если да, используйте воздуходувку и/или антистатическую щётку для очистки пыли.

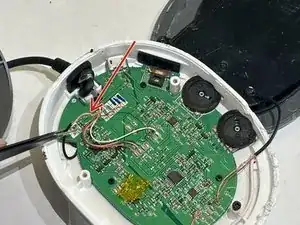

Если провод оборван или повреждён, удерживайте его пинцетом и определите, где он должен быть подключён.
Не пытайтесь рвать или тянуть повреждённые или оголённые провода.
Шаг 5

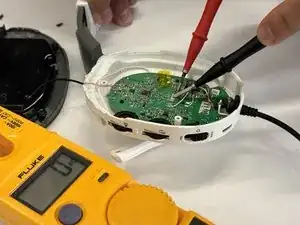

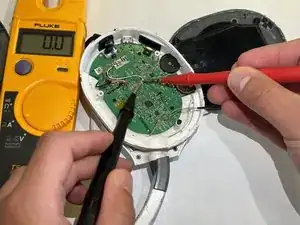

Используйте мультиметр, чтобы проверить обрыв или недостаток тока.
Проверьте все провода и контакты, которые вы подозреваете в неисправности и которые могут быть причиной проблемы.
У большинства мультиметров острые контактные наконечники, будьте осторожны при измерениях. Касайтесь поверхности как можно легче.
Шаг 6

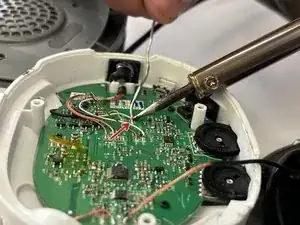

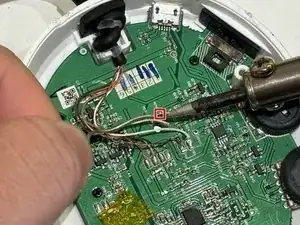

Используйте паяльник, чтобы припаять обратно провода, которые оторвались от платы.
Держите руки как можно более устойчиво и убедитесь, что провода припаяны к правильным контактам.
Припой может выделять неприятный запах. По возможности наденьте маску, чтобы не вдыхать пары.
Конец паяльника будет очень горячим — не прикасайтесь к нему голыми руками.
Шаг 7
Проверьте гарнитуру, чтобы убедиться, что всё работает. Подключите гарнитуру к любому устройству с AUX-входом.
Проверяйте звук на низкой громкости, постепенно увеличивая до максимума.

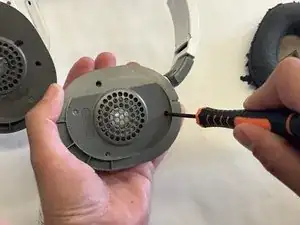

Установите динамики на место.
Убедитесь, что они правильно расположены на гарнитуре, чтобы можно было без проблем закрутить винты при сборке.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
