Замена аудиокабеля Turtle Beach Atlas One

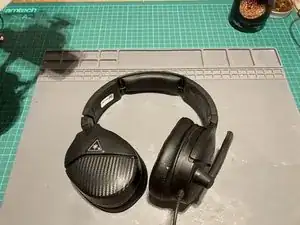

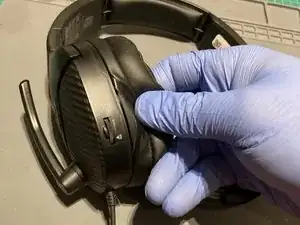

Просто возьмите и снимите амбушюры с каждого наушника

Вы откроете 8 зажимных петель, которые покрыты мягкой лентой.

Осторожно снимите наклейки, чтобы добраться до зажимов.

Если клей кажется слишком сильным, нагрейте его с помощью фена или паяльной станции.

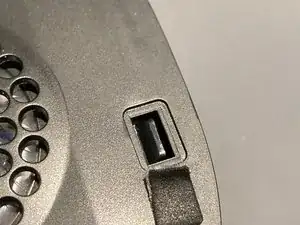

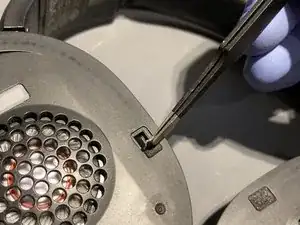

Приподнимите по краям с помощью инструмента и отвинтите зажимы с помощью прочного металлического инструмента.

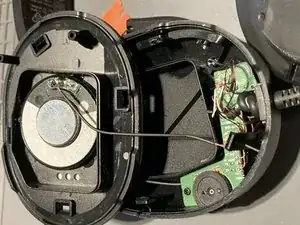

После того как все 4 петельки будут откреплены, откройте гарнитуру.

Открывайте осторожно! Не снимайте полностью, так как провода все еще припоены к плате.

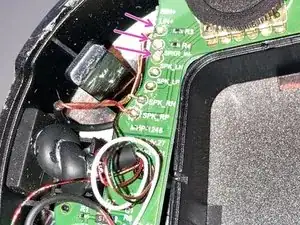

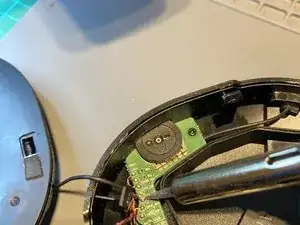

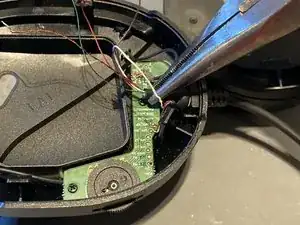

Отпаяйте верхние 3 соединения. RIN+, LIN+, SPKR_IN

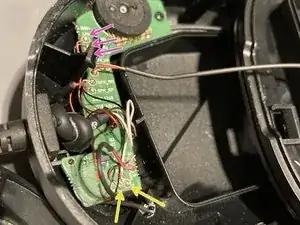

А также MIN_IN и землю микрофона.

Я также снял левую гарнитуру, чтобы было проще работать с устройством.

Теперь все провода должны быть свободны.

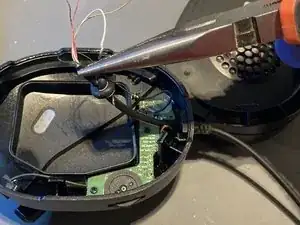

Возьмите конец провода в узле и потяните немного, чтобы освободить узел.

Просто вставьте новый кабель и припаяйте провода обратно.

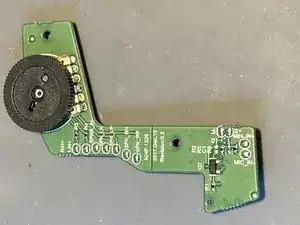

Смотрите очищенную плату для справки по повторной пайке.
