Замена платы ввода-вывода Edifier W820NB Plus
Если наушники Edifier W820NB Plus не заряжаются (при исправной батарее), причиной может быть неисправный разъём USB-C. Чтобы заменить разъём, потребуется также заменить и дочернюю плату. Дочерняя плата — это дополнительный компонент, подключаемый к основной плате, который обеспечивает работу кнопок, а также зарядку устройства. Перед началом работы убедитесь в исправности блока питания и розетки. Плата расположена под правым драйвером.
Для выполнения этого руководства требуется пайка. Если Вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и распаять соединения и соблюдайте соответствующие меры безопасности перед началом работ.
Шаг 1
Положите наушники лицевой стороной вверх так, чтобы были видны амбушюры.
Шаг 2
Удерживайте корпус драйвера одной рукой и вставьте инструмент для вскрытия в зазор между амбушюрой и корпусом драйвера.
Шаг 3
Перемещайте вставленный инструмент по периметру амбушюры, пока она полностью не откроется.
При необходимости повторите эту процедуру для другой стороны.
Шаг 4
При необходимости повторите для другой стороны.
Шаг 5
Определите, какой драйвер Вы хотите заменить.
В этом руководстве в качестве примера используется левый драйвер, но те же шаги можно применить и для правого. Под левым драйвером расположена батарея, а под правым — основная и дочерняя платы.
Шаг 6
Открутите все пять винтов Phillips #0 длиной 5 мм, крепящих сборку драйвера.
Шаг 7
Обратите внимание, что провода драйверов находятся на крайнем внешнем крае. Старайтесь не задевать и не перерезать их при извлечении драйвера.
Вставьте инструмент Jimmy в зазор между сборкой драйвера и его корпусом.
Поверните Jimmy по всему периметру самого внутреннего края, чтобы аккуратно извлечь компонент.
Шаг 8
Осторожно снимите сборку драйвера с остальной части наушника, не перегружая соединительный провод.
Шаг 9
Пропустите этот шаг, если производится замена батареи.
При необходимости повторите процедуру для другого драйвера.
Распаяйте четыре соединения драйвера от основной платы.
Удалите сборку драйвера.
Шаг 10

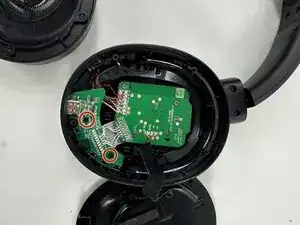

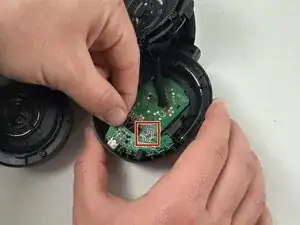

Используйте отвёртку Phillips #0, чтобы выкрутить винты длиной 2 мм, крепящие плату ввода-вывода.
Шаг 11

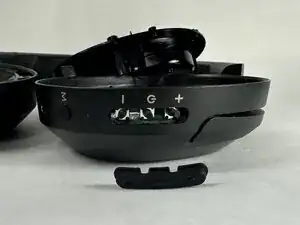

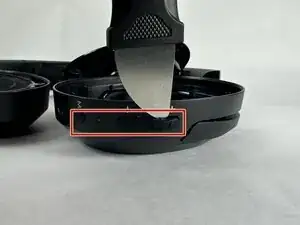

Извлеките крышку кнопок питания и регулировки громкости с помощью инструмента Jimmy.
Шаг 12

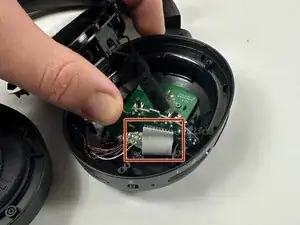

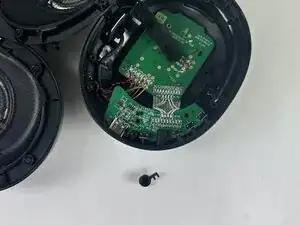

Извлеките дочернюю плату.
Обратите внимание, что разъёмы (как спереди, так и сзади) потребуется распаять.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Сдайте электронные отходы в центр переработки, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
Перевод руководства с ifixit.com
