Замена динамиков Edifier W820NB Plus
Если вы слышите искажённый звук или звук отсутствует на наушниках Edifier W820NB Plus, возможно, потребуется заменить один или оба динамика. Динамики — это детали, отвечающие за воспроизведение звука в наушниках. Дополнительную информацию см. на странице по поиску неисправностей.
Для выполнения этого руководства требуется пайка. Если вы не знакомы с пайкой, изучите руководство Как паять и выпаивать соединения и примите соответствующие меры предосторожности перед началом работы.
Шаг 1

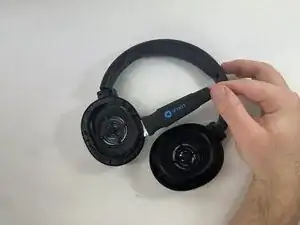

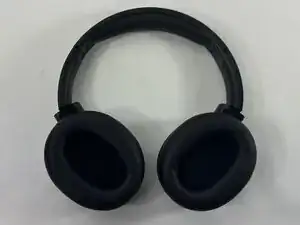

Положите наушники лицевой частью вверх так, чтобы амбушюры были видны.
Шаг 2

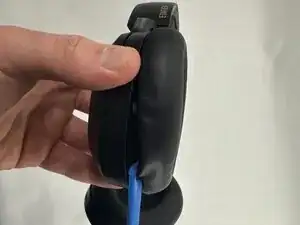

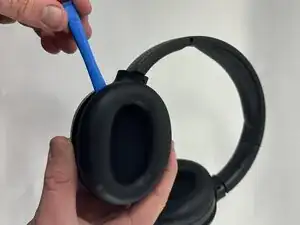

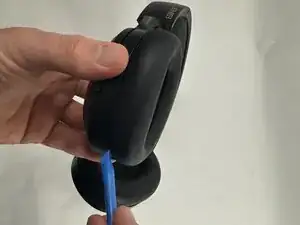

Зафиксируйте корпус динамика в одной руке и вставьте инструмент для открытия в зазор между амбушюрой и корпусом динамика.
Шаг 3

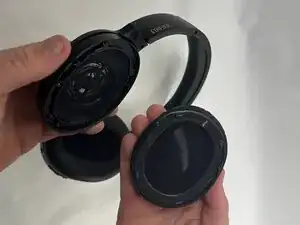

Вставленным инструментом подденьте по периметру амбушюру, пока она полностью не отщёлкнется.
При необходимости повторите процедуру для второй стороны.
Шаг 4

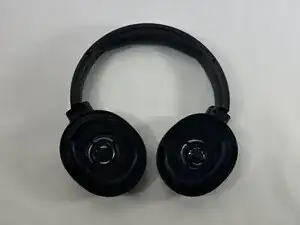

При необходимости повторите для другой стороны.
Шаг 5

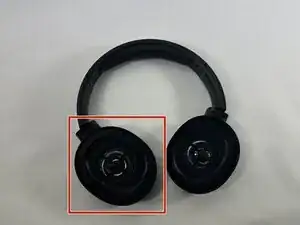

Определите динамик, который вы собираетесь заменить.
В этом руководстве в качестве примера используется левый динамик, но те же шаги можно выполнить зеркально при замене или снятии правого динамика. Аккумулятор находится под левым динамиком, а материнская плата и дочерняя плата — под правым динамиком.
Шаг 6

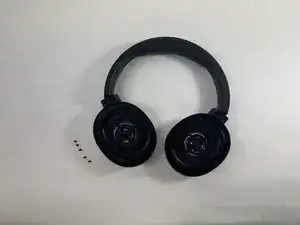

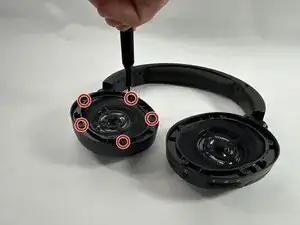

Удалите все пять винтов Phillips #0 длиной 5 мм, крепящих узел динамика.
Шаг 7
Обратите внимание, что провода динамиков проходят по самой внешней кромке. Старайтесь не давить и не перерезать их при извлечении динамика.

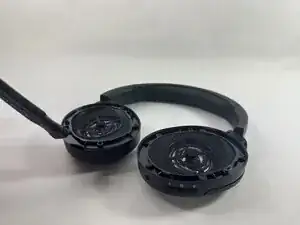

Вставьте ломик в зазор между узлом динамика и корпусом динамика.
Поверните ломик по всему периметру внутренней кромки, чтобы поддеть его и освободить.
Шаг 8

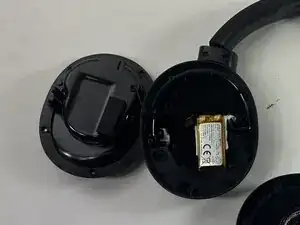

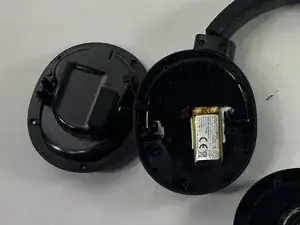

Осторожно извлеките узел динамика из остальной части наушников, следя за тем, чтобы не натянуть подключённый провод.
Шаг 9
Пропустите этот шаг, если вы выполняете замену аккумулятора.
При необходимости повторите процедуру для другого динамика.
Выпаяйте четыре соединения динамика с материнской платой.
Снимите узел динамика.
Заключение
Для повторной сборки устройства выполните приведённые выше шаги в обратном порядке.
Утилизируйте электронные отходы в пункте приёма, сертифицированном по стандарту R2 или e-Stewards.
Ремонт не увенчался успехом? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
