Замена материнской платы Sony BDP-S3700
Материнская плата — это «мозг» Sony BDP-S3700. В этом руководстве показано, как заменить неисправную плату.
Шаг 1

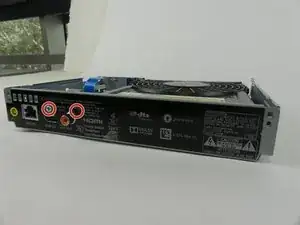

Используйте отвёртку PH1, чтобы выкрутить два винта длиной 9 мм на задней панели проигрывателя Blu-ray.
Шаг 2
Снимите заднюю часть корпуса, медленно сдвинув заднюю внешнюю панель назад.
Шаг 3
Переверните Blu-ray
Отожмите защёлки снизу и по бокам
Шаг 4

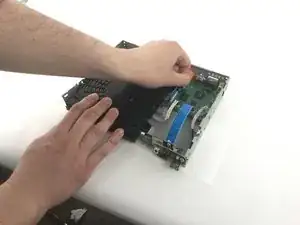

Когда все защёлки отпущены, выдвиньте переднюю внешнюю панель.
Шаг 5
Переверните Blu-ray обратно

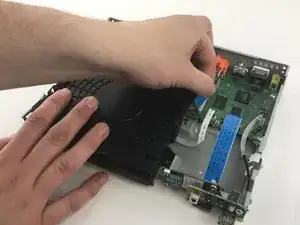

Отсоедините три ленточных кабеля, соединяющие дисковод с материнской платой.
Работайте с платами, держась только за их боковую часть.
Шаг 6

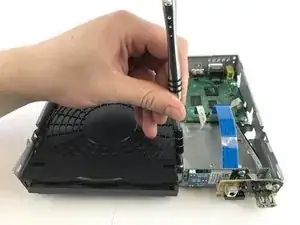

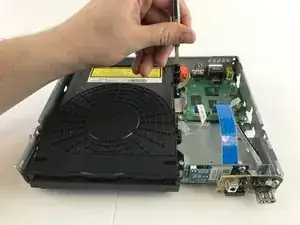

Используйте отвёртку PH1, чтобы выкрутить оба винта длиной 7 мм на стороне дисковода.
Шаг 7

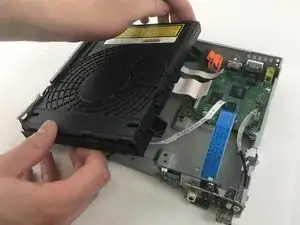

Осторожно сдвиньте дисковод вправо и поднимите вверх, чтобы извлечь дисковод из корпуса проигрывателя.
Шаг 8

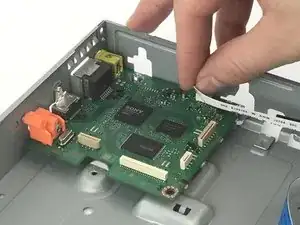

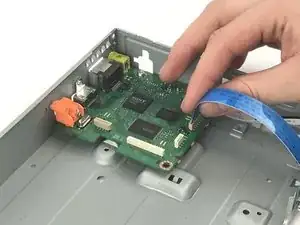

Осторожно потяните ленточные кабели вверх, чтобы отсоединить материнскую плату от модуля Wi‑Fi и платы портов.
Шаг 9

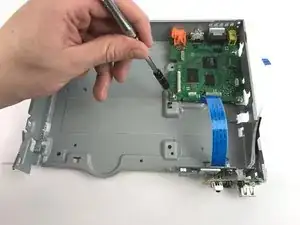

С помощью отвёртки PH1 выкрутите три винта длиной 7 мм, закрепляющие материнскую плату.
Шаг 10

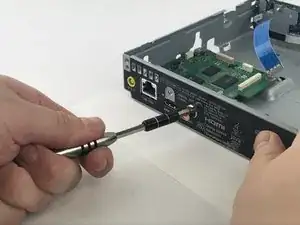

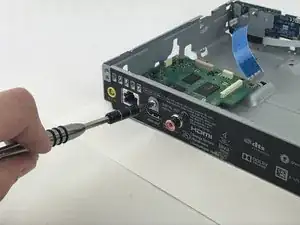

Снимите винт длиной 4 мм над разъёмом HDMI и винт длиной 9 мм у цифрового выхода (Digital Out).
Шаг 11
Аккуратно приподнимите и потяните материнскую плату вперёд, чтобы извлечь её.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
