Замена ЖК-дисплея Sharp Aquos LC13B2UA

Положите телевизор экраном вниз на ровную гладкую поверхность, чтобы не поцарапать экран.

Отвинтите при помощью крестообразной отвертки Phillips #2 четыре винта 8 мм, крепящие подставку к телевизору.

Снимите подставку с телевизора.

Снимите две задние панелей, поддев их руками.

При помощи крестообразной отвертки Phillips #2 отвинтите восемь винтов 6 мм, расположенных по краю.

При помощи крестообразной отвертки Phillips #2 отвинтите два винта 6 мм, расположенные рядом с разъемами.

Осторожно поднимите и снимите заднюю крышку телевизора руками.

Снимите два кабеля динамиков и разъем с платы, сжав пластиковые держатели и крепко потянув вверх.

Тяните за пластиковую часть разъема, хотя может показаться удобнее тянуть за провода.

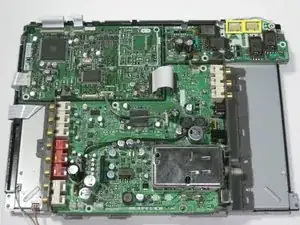

Снимите зелёно-серый силовой разъем с боковой части панели кнопок в верхней части телевизора.

Снимите разъем зелёно/серый → оранжево/серый с центральной части платы.

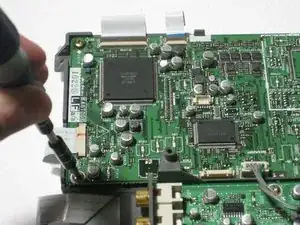

Отвинтите четыре винта Phillips 5 мм, крепящие ЖК-дисплей и плату к передней панели.

Поднимите блок платы/жк-дисплея из корпуса, приподняв ближнюю сторону платы и пододвинув её под рамку кнопок.

Переверните ЖК/плату так, чтобы плата была обращена вверх.

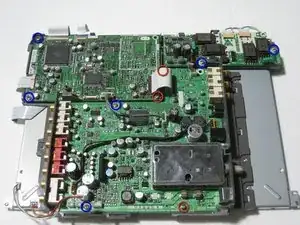

Отвинтите три винта Philips 5 мм, крепящие плату к ЖК.

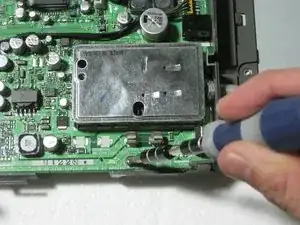

Отвинтите пять винтов Phillips 6 мм по краям платы, крепящих её к ЖК.

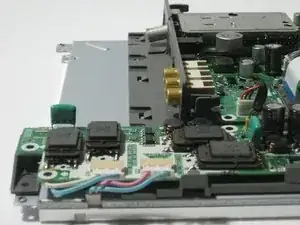

Поверните плату так, чтобы синие и розовые боковые кабели были обращены к вам.

Удерживайте белый пластик, сожмите и потяните за стороны.

Тяните за пластиковую часть разъема, хотя может показаться удобнее тянуть за провода.

Поверните телевизор так, чтобы правая сторона была обращена к вам.

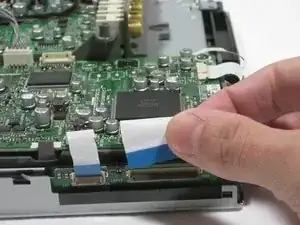

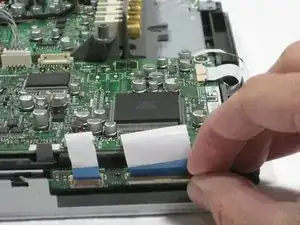

Чтобы снять ленточные кабели, отогните коричневую защёлку вниз и тяните ленту строго вверх.

Поверните телевизор так, чтобы левая сторона была обращена к вам, и снимите ленточный кабель аналогичным образом.

Поверните плату так, чтобы левая сторона была обращена к вам.

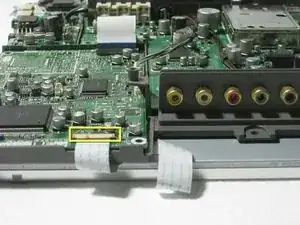

Отсоедините кабель данных от платы.

Для этого проведите ногтем от середины разъема, пока маленькие чёрные защёлки не повернутся вниз к плате, как показано на втором изображении.

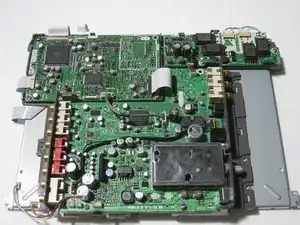

Поднимите и снимите плату с рамки ЖК.

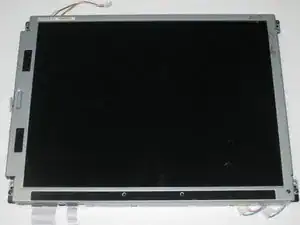

Теперь у вас есть ваш ЖК-дисплей.
